2 Теоретическая часть

ЛВС предприятия имеет архитектуру - «Кольцо + Звезда», поддерживает стандарт Fast Ethernet и работает по протоколам - TCP/IP.

Выбор используемой топологии зависит от условий, задач и возможностей, или же определяется стандартом используемой сети. Основными факторами, влияющими на выбор топологии для построения сети, являются:

  • среда передачи информации (тип кабеля)

  • метод доступа к среде

  • максимальная протяженность сети

  • пропускная способность сети

  • метод передачи .

Данная архитектура применяется в организации и имеет особенность: в кольцо объединяются не сами компьютеры, а специальные концентраторы, к которым в свою очередь подключаются компьютеры с помощью звездообразных двойных линий связи. В действительности все компьютеры сети включаются в замкнутое кольцо, так как внутри концентраторов все линии связи образуют замкнутый контур.

Преимущества заданной архитектуры:

1. Топология обеспечивает равный доступ ко всем рабочим станциям

2. Высокая надежность, так как сеть устойчива к неисправностям отдельных станций и разрывам соединения отдельных станций

3. Данная топология позволяет комбинировать преимущества звездной и кольцевой топологий.

Недостатки описываемой архитектуры:

1. Большой расход кабеля и соответственно дорогостоящая разводка линий связи

2.При выходе из строя концентратора все персональные компьютеры (ПК) которые были подключены не могут работать с сетью.

3.при выборе дедовых свечей скорость будит низкой.

Перспективы применения описываемой архитектуры в будущем:

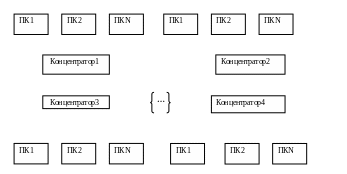

Используемая архитектура схематично представлена на рисунке.

Рисунок 2 – Схема описываемой архитектуры

3 Разработка вариантов конфигурации ЛВС

3.1 Анализ существующей инфраструктуры

Предприятие «Институт повышения квалификации работников образования» располагается по юридическому адресу г. Тамбов, ул. Интернациональная, д.16а. Здание содержит 2 этажа. Организация расположена на втором этаже. План здания с наименованием отделов представлен на плакате.

Модернизация ЛВС производилась на втором этаже, занимаемая площадь 25*50, в наличии имеются:

- телефон – 3шт

- сегменты сети проложенные ранее

- периферийные устройства.

Существующие коммуникации и используемые ресурсы представлены на плакате.

3.2 Предложение возможных вариантов конфигурации

При модернизации ЛВС были рассмотрены несколько вариантов архитектур. Их особенности, используемое ими оборудование и поддерживаемое программное обеспечение представлены в таблице 3.

Таблица 3 – Варианты возможных архитектур.

Топология

Линия связи

Связь

Сетевые адаптеры

Ретрансляторы (повторители, концентраторы, коммутаторы, мосты, маршрутизаторы, шлюзы)

Управление совместным использование ресурсов

Совместное использование периферийных устройств

Поддержка приложений

Вариант 1

Шина

Коаксиальный кабель

Ethernet 10 Base2

Отсутствуют

Отсутствуют

Одноранговая сеть; каждый компьютер выступает в роли невыделенного сервера

Каждый компьютер имеет своё собственное периферийное устройство

Совместная работа с одиночными документами; обмен короткими сообщениями по ЛВС

Вариант 2

Кольцо

Витая пара

Fast Ethernet

100BaseTX

Отсутствуют

Может присутствовать в логическом варианте

все узлы соединены каналами связи в неразрывное кольцо

Каждый компьютер имеет своё собственное периферийное устройство

Совместная работа с одиночными документами; обмен короткими сообщениями по ЛВС

Вариант 3

Звезда

Витая пара

Fast Ethernet

100BaseTX

Отсутствуют

Присутствует

switch

каждая рабочая станция подсоединяется кабелем (витой парой) к концентратору или хабу (hub)

Подключение сетевого принтера непосредственно к сетевому кабелю через сетевую плату, управление очередями к принтеру

Электронная почта, обработка факсимильных сообщений, организация коллективных работ в среде электронного документооборота.

Продолжение таблицы 3

Вариант 4

Звезда-шина

Неэкранированная или экранированная витая пара категории 5 или 5е.

Fast Ethernet 100 BaseTX

Отсутствуют

Коммутатор 100 BaseTX (с возможностью установки средств удалённого контроля, а также увеличения плотности портов)

Сеть на основе сервера с компьютерами-клиентами; клиент-серверная модель построения

Подключение сетевого принтера непосредственно к сетевому кабелю через сетевую плату, управление очередями к принтеру

Электронная почта, обработка факсимильных сообщений, организация коллективных работ в среде электронного документооборота

Вариант 5

Звезда- кольцо

Витая пара, оптоволоконный кабель

Fast Ethernet 100 BaseTX,

Gigabit Ethernet

1000Base-LX

Отсутствуют

Коммутатор 100 BaseTX (с возможностью установки средств удалённого контроля, а также увеличения плотности портов и подключения кабеля Gigabit Ethernet

)

Сеть на основе сервера с компьютерами-клиентами; клиент-серверная модель построения

Подключение сетевого принтера непосредственно к сетевому кабелю через сетевую плату, управление очередями к принтеру

Электронная почта, обработка факсимильных сообщений, организация коллективных работ в среде электронного документооборота.
