3.3 Вид обрабатываемого сигнала

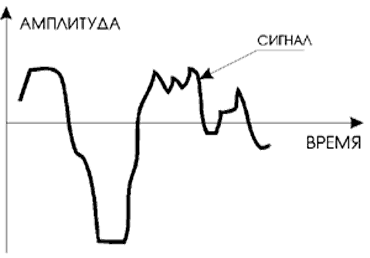

Аналоговый сигнал — сигнал данных, у которого каждый из представляющих параметров описывается функцией времени и непрерывным множеством возможных значений.

Аналоговые микросхемы — входные и выходные сигналы изменяются по закону непрерывной функции в диапазоне от положительного до отрицательного напряжения питания.

Аналоговая обработка сигналов — любая обработка, производящаяся над аналоговыми сигналами аналоговыми средствами. В более узком смысле — математический алгоритм, обрабатывающий сигнал, представленный аналоговой электроникой, в котором математические значения представлены непрерывными физическими величинами, например, напряжением, электрическим током или электрическим зарядом. Небольшая ошибка или шум в сигнале будет представлен в результирующей ошибке обработанного сигнала.

Первыми электронными приборами для обработки аналоговых сигналов были электронные лампы, затем их сменили транзисторы. Сегодня одним из основных элементов для аналоговой обработки сигнала является операционный усилитель (ОУ).

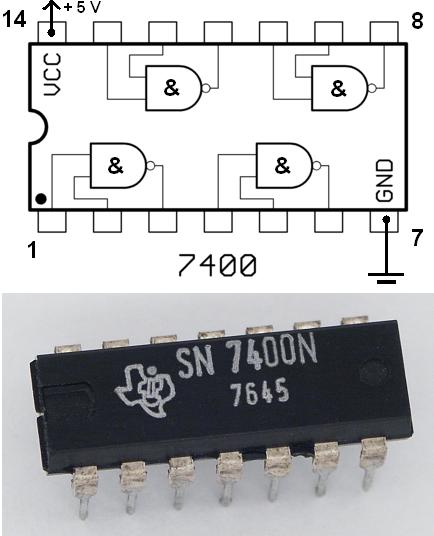

Ц ифровые микросхемы — входные и выходные сигналы могут иметь два значения: логический ноль или логическая единица, каждому из которых соответствует определённый диапазон напряжения. Например, для микросхем типа ТТЛ при напряжении питания +5 В диапазон напряжения 0…0,4 В соответствует логическому нулю, а диапазон 2,4…5 В — логической единице; а для микросхем ЭСЛ-логики при напряжении питания −5,2 В диапазон −0,8…−1,03 В — логической единице, а −1,6…−1,75 В — логическому нулю.

4 Технологии изготовления

4.1 Технологический процесс

При производстве п/п интегральных микросхем применяется фотолитография и литографическое оборудование. Разрешающая способность (в мкм и нм) этого оборудования (т. н. проектные нормы) и определяет название применяемого конкретного технологического процесса.

4.1.1 Фотолитография

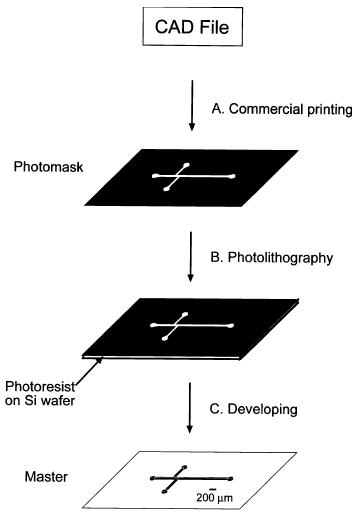

Фотолитогра́фия — метод получения рисунка на тонкой плёнке материала, широко используется в микроэлектронике и в полиграфии. Один из основных приёмов планарной технологии, используемой в производстве полупроводниковых приборов.

Для получения рисунка используется свет определённой длины волны. Минимальный размер деталей рисунка — половина длины волны (определяется дифракционным пределом).

Совершенствование технологии и пропорциональное уменьшение размеров п/п структур способствуют улучшению характеристик (размеры, энергопотребление, стоимость) полупроводниковых приборов (микросхем, процессоров, микроконтроллеров и тд.). Особую значимость это имеет для процессорных ядер, в аспектах потребления электроэнергии и повышения производительности, поэтому ниже указаны процессоры (ядра) массового производства на данном техпроцессе.

1 . На толстую подложку (в микроэлектронике часто используют кремний) наносят тонкий слой материала, из которого нужно сформировать рисунок. На этот слой наносится фоторезист.

2. Производится экспонирование через фотошаблон (контактным или проекционным методом).

3. Облучённые участки фоторезиста изменяют свою растворимость и их можно удалить химическим способом (процесс травления). Освобождённые от фоторезиста участки тоже удаляются.

4. Заключительная стадия — удаление остатков фоторезиста.
