3.2.2 Пленочные интегральные микросхемы

Плёночная интегральная микросхема — все элементы и межэлементные соединения выполнены в виде плёнок.

В торой разновидностью микросхем являются пленочные микросхемы, подразделяемые на тонкопленочные и толстопленочные. Более совершенны и шире распространены тонкопленочные микросхемы. Их выполняют на диэлектрической подложке (из стекла, ситалла, керамики), элементами их являются резисторы и конденсаторы. Иногда используют индуктивные элементы.

Резисторы изготавливают напылением на подложку 3 (рис. 1.11) через трафарет тонкой пленки высокоомного материала (нихром, тантал, сплав МЛТ) нужной конфигурации. Концы полученного резистивного элемента 1 соединяют с пленочными контактными площадками 2, выполняемыми из металла, обладающего высокой электропроводностью (алюминий, медь, золото).

Электрическое сопротивление такого резистора может быть от 10 Ом до 1 МОм в зависимости от толщины, ширины и длины резистивной полоски, а также удельного сопротивления материала. Отклонение от номинала 5 — 10 %; применяя подгонку, можно получить отклонение менее 0,1 %. Температурный коэффициент сопротивления (50 — 500)-10-6 град-1. Допустимая удельная мощность рассеяния составляет 1 — 3 Вт/см2. Благодаря малой собственной индуктивности тонкопленочные резисторы имеют частотный диапазон до 1000 МГц.

К онденсаторы выполняют на диэлектрической подложке 1 (рис. 1.12) последовательным напылением трех слоев: металл — диэлектрик — металл. Металлические слои 3, образующие обкладки конденсатора, изготовляют обычно из алюминия. В качестве диэлектрика 2 используют окись кремния, окись алюминия, боросиликатное стекло и др. Емкость такого конденсатора в зависимости от площади обкладок, толщины и диэлектрической проницаемости диэлектрика составляет от 100 до 5000 пФ при рабочем напряжении до 60 В. Температурный коэффициент емкости (35 — 400) 10~в град-1, частотный диапазон до 300 — 500 МГц. Индуктивные элементы могут быть выполнены в виде однослойных многовитковых спиралей, однако индуктивность их не превышает 20 мкГн при добротности не более 50.

На базе пленочной технологии до сих пор не удалось создать достаточно надежные транзисторы или другие активные элементы, поэтому пленочные микросхемы имеют ограниченное самостоятельное применение и большей частью составляют основу гибридных микросхем.

3.2.3 Гибридные интегральные микросхемы

Г ибридная микросхема (также микросборка) — кроме полупроводникового кристалла содержит несколько бескорпусных диодов, транзисторов и (или) других электронных компонентов, помещённых в один корпус.

Смешанная микросхема — кроме полупроводникового кристалла содержит тонкоплёночные (толстоплёночные) пассивные элементы размещённые на поверхности кристалла. Гибридные микросхемы изготавливают на диэлектрической подложке, их пассивные элементы R, С, L, межсоединения и контактные площадки выполняют по пленочной технологии, т. е напылением. Применяют групповой метод обработки, при котором на одну подложку наносят до 16 — 18 идентичных групп элементов и меж соединений, затем подложку разрезают на части — платы каждая из которых содержит элементы и межсоединения одного функционального узла.

Транзисторы для гибридных микросхем изготавливают отдельно, в целях экономии объема в бескорпусном оформлении иногда в виде сборки. Их параметры имеют примерно те же численные значения, что и у дискретных аналогов. Бескорпусные транзисторы защищают от воздействий внешней среды специальным влагостойким покрытием.

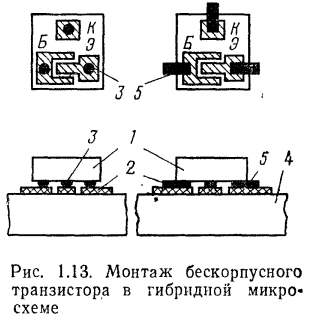

Монтаж транзистора 1 (рис. 1.13) на плате осуществляют термокомпрессионной сваркой шариковых 3 или выводов с контактными площадками 2 либо с помощью проволочных выводов.

Общий вид платы гибридной микросхемы показан на рис 1.14.а, На диэлектрическую подложку наносят через трафарет резистивные полоски Ri, R2, Rз из высокоомного материала, затем через другой трафарет распылением металла, имеющего высокую электропроводность, наносят нижнюю обкладку О, конденсатора С, межсоединения и контактные площадки 1 — 5. Далее через третий трафарет на носят пленку диэлектрика конденсатора Д и, наконец, через четвертый трафарет наносят последний слой — верхнюю обкладку конденсатора 02. Транзистор Т приклеивают к подложке и проволочными выводами подсоединяют к соответствующим контактным площадкам.

На рис. 1.14,6 показана принципиальная схема рассмотренного устройства. Оно функционально незавершенно, поскольку может быть использовано (в усилителе с общим эмиттером, в эмиттерном повторителе и т. п.) лишь при подключении к нему ряда внешних элементов. Такая функциональная незавершенность обычно возникает из-за трудностей выполнения некоторых элементов (например, катушек) в виде, пригодном для монтажа внутри микросхемы. Иногда микросхему специально оставляют функционально незавершенной, чтобы расширить сферу ее использования.

Рассмотренная микросхема имеет один транзистор, один конденсатор и три резистора. Выпускаемые промышленностью гибридные микросхемы во многих случаях значительно сложнее, число их элементов может достигать нескольких сотен.

Гибридные микросхемы могут выполняться и на основе толстопленочной технологии, более дешевой, но, как уже указывалось, менее совершенной. Подложка для толстопленочной микросхемы имеет размеры 16X10X1 или 10X10X1 мм и выполняется из высокоглиноземистой керамики, имеющей хорошую адгезию к наносимым материалам. Элементами толстопленочной микросхемы являются резисторы и конденсаторы, их выполняют так же, как и межсоединения, путем нанесения на поверхность подложки через сетчатый трафарет специальных проводящих, резистивных и диэлектрических паст, подвергаемых после нанесения термической обработке. Полу чаемые таким образом резисторы могут иметь сопротивление от 5 Ом до 70 кОм с разбросом (после подгонки) до 1 %, придельной мощности рассеяния до 0,5 Вт/см2. Конденсаторы имеют емкость от 60 до 350 пФ, добротность до 50, пробивное напряжение до 150 В. Температурный коэффициент у резисторов ±5-10~4 град-1, конденсаторов 4-10~4 град-1. Бескорпусные транзисторы и диоды монтируют в толстопленочных гибридных микросхемах обычным способом.
