6.1 Расчет центрально нагруженного фундамента.
Расчет центрально-нагруженного фундамента заключается в решении следующих задач:
А) определение требуемой площади подошвы фундамента;
Б) определение требуемой высоты фундамента и назначение размеров его ступеней;
В) проверка прочности нижней ступени;
Г) определение площади рабочей арматуры по подошве фундамента.
Нагрузка на фундамент равна расчетной нагрузке на колонну первого этажа N=5481,6 кН; сечение колонны bк х hк = 0,4х0,4 м; армирование колонны 8Ø36 А 400С.
Район строительства (по заданию) г.Львов; отметка подошвы фундамента (по заданию) – 1,2 м; фундамент из бетона класса В20 (по заданию); Rb = 11,5 МПа; Rbt = 0,9 МПа; арматура фундамента класса А 400С; Rs = 365МПа; Расчетное сопротивление грунта– 280 кПа (по заданию).
Верхний обрез фундамента принимаем на отметке -0,15 м. Назначаем размеры поколонника (рис. 9)
dc0.2*hк=0,2*0,4=0,08м=80 мм
при этом dc150 мм. Окончательно принимаем dc=150 мм.
Тогда высота подколонника
hn, min=2*dc+2*75+hк=2*150+150+400=850 мм.
Для колонны квадратного сечения bnxhn=850x850 мм.
Требуемая длина анкеровки продольной арматуры колонны в стакане фундамента:
Минимальная глубина стакана поlколонника:
hc, min =lан+50=1100+50=1150 мм.

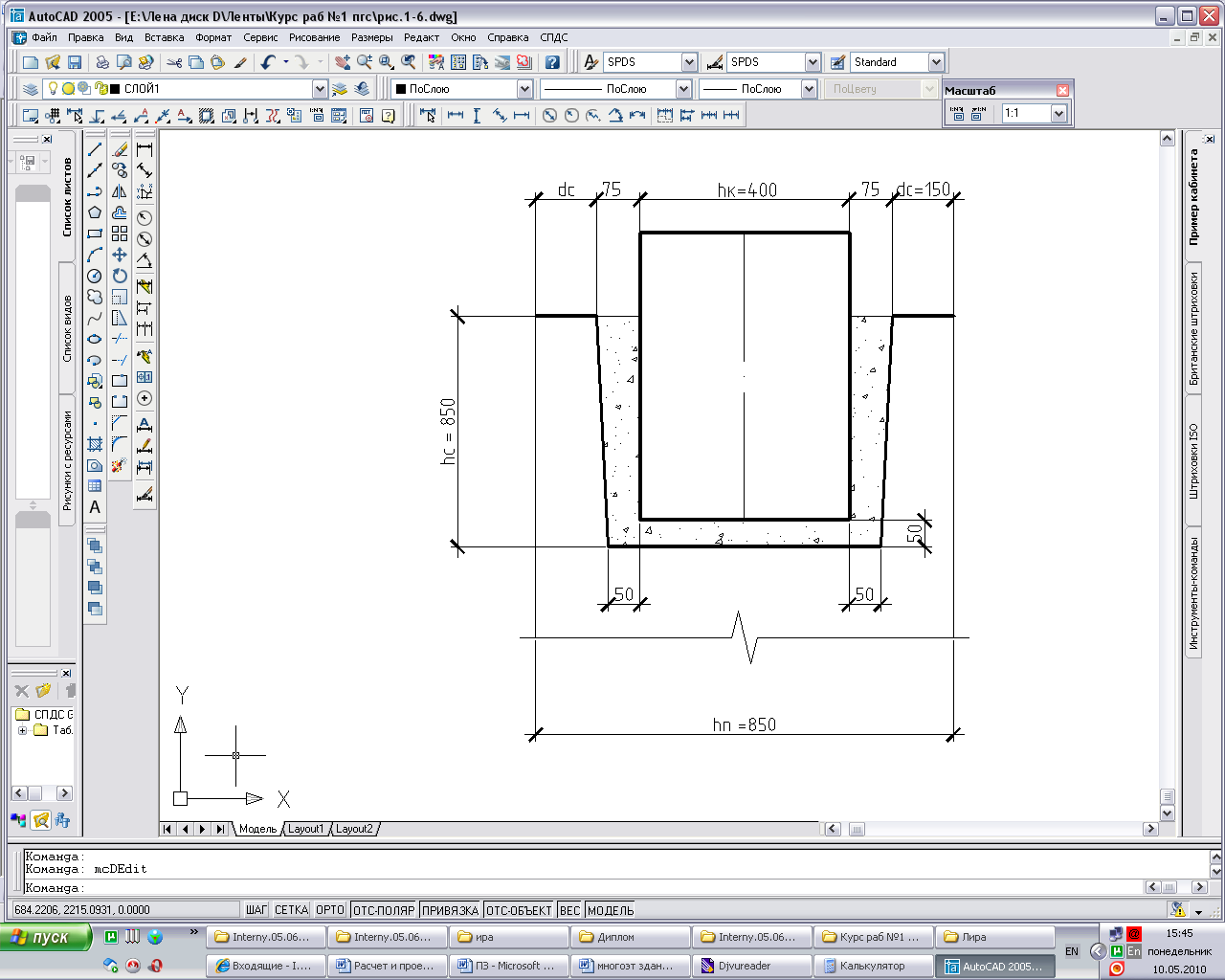

Рис.9 Назначение размеров подколонника и стакана.
Определяем площадь подошвы фундамента:
Где R0 - Расчетное сопротивление грунта;
H – отметка подошвы фундамента
- средняя плотность материала фундамента и грунта на его обрезах = 0,02 МН/м3
Требуемый размер стороны подошвы фундамента
Размеры подошвы фундамента назначают кратным 100 мм. Тогда размеры подошвы фундамента а х а =4,3х4,3 м
Определяем давление грунта по подошвой от расчетной нагрузки колонны
Р=N/a2 = 5481.6/(4.3*4.3)=0.296 МПа
Под действием нагрузки от колонны N и реактивного давления грунта Р фундамент испытывает изгиб.
Общая высота плитной части фундамента h определяется из условия прочности фундамента на продавливание.
Расчет прочности фундамента на продавливание производят по формуле
Учитывая размер подошвы а=4,3м, предварительно принимаем высоту плитной части h=800 мм. Расстояние от подошвы до центра тяжести арматуры аз=50 мм. При этом h0=h-аз=800-50=750 мм.
Вычисляем
с=0,5(а-ап-2h0)=0.5(4300-850-2*750)=975 мм.
Размер стороны нижнего основания пирамиды продавливания
ан=ап+2h0=850+2*750=2350 мм.
Тогда площадь пирамиды продавливания:
Апр=0,5(а+ан)*с=0,5(4,1+2,35)*0,875=2,822 м2
Продавливающая сила действующая по одной грани пирамиды продавливания
F=P*Aпр=0,296*2,822=0, 835 МН.
Средняя линия боковой грани пирамиды продавливания
аm=0.5(ап+ан)=0,5(850+2350)=1600 мм
Сопротивление продавливанию одной грани пирамиды продавливания
Rbt*am*h0=0,9*106*1,6*0,75=1,8 МН > 0.483 МН – условие выполняется принимаем фундамент двухступенчатый h1=400мм; h2 =400 мм.
Размер верхней ступени в плане
a1, min =ап+2h2+150=850+2*400+150=1800 мм
принимаем а1=2000 мм
Вычисляем ан1=a1+2h01=2000+2*350=2700 мм
с1=0,5(а-а1-2h01)=0,5(4300-2000-2*350)=800 мм
Рис.10 Расчетная схема центрально нагруженного фундамента.
Тогда Апр=0,5(а1+ан1)с1=0,5(2+2,7)*0,8=1,88 мм
Вычисляем аm1=0.5(a1+aн1)=0,5(2,0+2,7)=2,35 м
Проверяем условие
F1=P*Aпр=0,294*1,88=0,552 МН
Rbt*am1*h01=0,9*2,35*0,35=0,740 МН> 0.282 МН – условие удовлетворяется.
