Додатки
Додаток 1

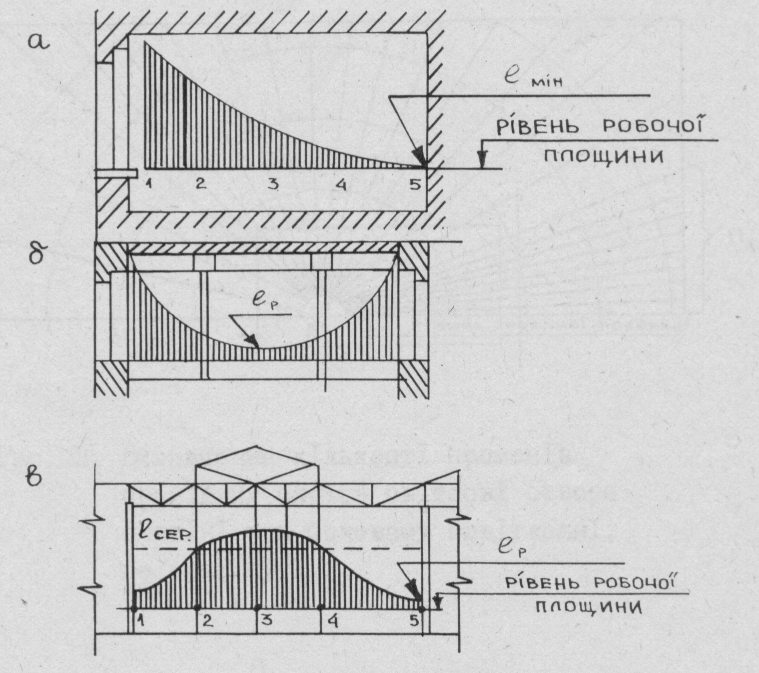

Рис. 1. Криві розподілу світла при різному природному освітленні приміщень:
А) кутовому односторонньому; б) кутовому двохсторонньому; в) верхньому.
Рис.2. Схема визначення коефіцієнта природної освітленості
Рис. 3. Визначення кількості променів n1, які проходять крізь світлові отвори в стіні при боковому освітленні ( графік І).

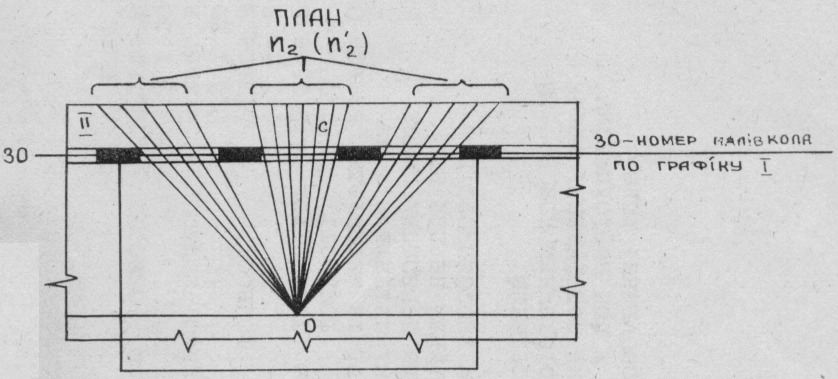

Рис. 4. Визначення кількості променів n1 і n2, які проходять крізь світлові отвори в стіні при боковому освітленні ( графік ІІ).

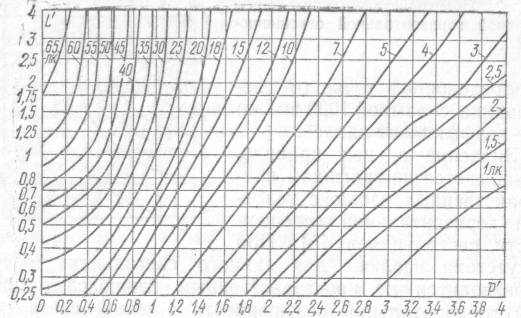

Рис.5. Графіки просторових ізолюксів умовної горизонтальної освітленості світильників.
Рис.6. Визначення значення умовного горизонтального освітлення
Рис.7. Типові криві сили світла згідно ГОСТ 13828-74

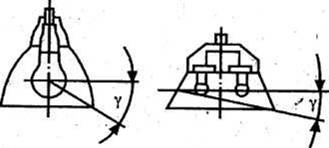

Рис.8. Захисний кут світильників:а – з лампою розжарюванн; б- з двома люмінісцентними лампами.
Додаток 2
Таблиця 1.
Визначення коефіцієнта природного освітлення, КПО
Характеристика зорової роботи |
Найменший розмір об’єкта розпізнавання, мм |
Розряд зорової роботи |
Норми КПО,% |
|
при верхньому або верхньому боковому освітленні |
при боковому освітленні |
|||
Найбільшої точності |
< 0,15 |
I |
10 |
3,5 |
Дуже високої точності |
0,15............0,3 |
II |
7 |
2,5 |
Високої точності |
0,31……… 0,5 |
III |
5 |
2 |
Середньої точності |
0,51……… 1,0 |
IV |
4 |
1,5 |
Малої точності |
1,1……..... 5,0 |
V |
3 |
1 |
Груба (дуже малої точності) |
> 5 |
VI |
2 |
0,5 |
Робота із матеріалами, які світяться, і виробами в гарячих цехах |
> 0,5 |
VII |
3 |
1 |
Загальний нагляд за ходом виробни-чого процесу: - постійний - періодичний при постійному пере-буванні людей - те ж при періодичному перебу-ванні людей |
|
VIII |
|
|
1 |
0,3 |
|||
0,7 |
0,2 |
|||
0,5 |
0,1 |
|||
Таблиця 2.
Визначення коефіцієнта запасу, Кз
Приміщення |
Призначення приміщення |
Коефіцієнт запасу |
||||||||
при природному освітленні |
при штучному освітленні |
|||||||||
верти-кально |
під кутом |
гори-зонта-льно |
газороз-рядні лампи |
лампи розжарю-вання |
||||||
1. Виробниче приміщення з повітряним середовищем, яке вміщує в робочій зоні : |
||||||||||
а)більше 5 мг/м3 пилу, диму, кіптяви |
Агломераційні фабри-ки, цементні заводи і обрубні відділення ли-варних цехів |
1,5 |
1,7 |
2 |
2 |
1,7 |
||||
б) від 1 до 5 мг/м3 пилу, диму, кіптяви |
Цехи ливарні, марте-нівські, зварювальні, збирання залізобетону |
1,4 |
1,5 |
1,8 |
1,8 |
1,5 |
||||
в) менше 1 мг/м3 пилу, диму, кіптяви |
Цехи інструментальні, збиральні, механічні, механічнозбірні |
1,3 |
1,4 |
1,5 |
1,5 |
1,3 |
||||
г) значні концентрації парів, лугів, кислот, газу |
Цехи хімічних заводів з виробництва лугів, кислот, їдких хімічних реактивів, отрутохімі-катів, добрив; цехи гальванічних покрит-тів і гальванопластики різноманітних галузей промисловості із заст-суванням електролізу |
1,5 |
1,7 |
2 |
1,8 |
1,5 |
||||
2. Виробничі приміщення з особливим режимом по чистоті повітря при обслуговуванні світильників: |
||||||||||
а) з технічного поверху |
- |
- |
- |
- |
1,3 |
1,15 |
||||
б) знизу з приміщення |
- |
- |
- |
- |
1,4 |
1,2 |
||||
3. Території: |
||||||||||
а) металургічних, хі-мічних, гірничопере-робних підприємств, шахт, рудників, заліз-ничних станцій та прилеглих до них вулиць і дворів |
- |
- |
- |
- |
1,5 |
1,4 |
||||
б) промислових під-приємств (крім вказа-них у підпункті “а”), громадських будівель |
- |
- |
- |
- |
1,5 |
1,3 |
||||
4. Вулиці, площі, до-роги, території жит-лових районів і вис-тавок, парки,бульвари |
- |
- |
- |
- |
1,5 |
1,3 |
||||
Таблиця 3.
