Пневматические вторичные приборы

Общий вид пневматических приборов типа ПВ:

а — на три параметра типа ПВ-10,

б — на один измеряемый параметр типа ПВ-4

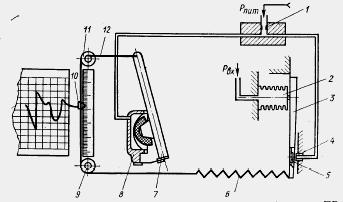

Принципиальная схема пневматического прибора типа ПВ:

Входное давление Р_вх воспринимается сильфоном 2. Давление от источника питания через дроссель 1 попадает в линию сопла 4 и силового элемента 8. С изменением входного давления Р_вх изменяяется упругая деформация сильфона 2, сильфон передвигает рычаг 3, тем самым изменяя зазор сопло 4 — заслонка 5.

П ри увеличении давления Р_вх заслонка 5 прикрывает сопло 4, из которого постоянно выходит воздух в линию питания прибора. При этом возрастает давление в линии сопла и силовом элементе 8. Вследствие этого чашечная мембрана силового элемента выгибается и отводит рычаг 7. При изменении положения рычага 7 меняется положение кинематической связи лавсановой нити 12, перекинутой через ролики 9, 11 и закрепленной к спиральной пружине обратной связи 6. Противоположный конец спирали связан с нижним концом рычага 3.

При перемещении рычага 7 вправо (при увеличении давления) нить растягивает пружину 6, наматывается на ролик и перемещает вверх указатель 10 с пером. При уменьшении входного давления рычаг 7 перемещается влево и указатель 10 перемещается вниз.

Шкалы прибора могут быть градуированы в зависимости от изме­ряемого параметра в величины давления, перепада давления, рас­хода и температуры.

№6 ИЗМЕРЕНИЕ РАСХОДА

Скоростные счетчики

служат для измерения количества жидкостей. Они основаны на принципе измерения средней скорости движущегося потока. Количество жидкости связано со средней скоростью движущегося потока соотноше­нием:

Q=v_срS

где: v_ср — средняя скорость движения вещества, м/с;

S— поперечное сечение

О количестве жидкости, прошедшей через прибор, судят по числу оборотов лопастной вертушки, расположенной на пути потока. Считается, что скорость вращения вертушки пропорцио­нальна средней скорости потока:

n=cv_ср

с учетом первого уравнения:

n=c(Q\S)

где: n - число оборотов вертушки;

с — коэффициент пропорциональности, ха­рактеризующий механические и гидравлические свойства прибора.

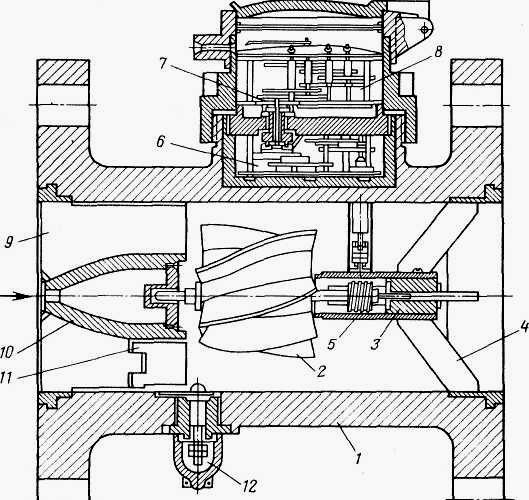

1 ) В корпусе скоростного счетчика с винтовой вертушкой, снаб­женной фланцами для присоединения к трубопроводу, установ­лена вертушка 2 с лопастями, изогнутыми по винтовой линии. Вертушку изготовляют из пластмассы при рабочей темпера­туре до 30 °С и из латуни при более высоких температурах.

Вертушку делают полой для уменьшения ее веса и давления на цапфы. На ось верту­шки перед задним закрытым подшипником, закрепленным в крестовине 4, насажен червяк 5. сцепляю­щийся с червячной шестерней, передающей вращение переда­точному механизму 6. От механизма движение передается оси проходящей через сальник 7, и счетному механизму 8.

П еред вертушкой со стороны входа жидкости установлен струевыпрямитель 9, состоящий из нескольких радиально за­крепленных прямых пластин. Конец одной из пластин струевыпрямителя поворачивается вокруг вертикальной оси, образуя лопасть 11, служащую для регулирования счетчика через ры­чажный привод 12. В струевыпрямителе закреплен передний подшипник 10 оси вертушки. Механическое сопротивление (тре­ние в подшипниках, сальнике и т. п.) влияет на скорость вра­щения вертушки, а при некоторой минимальной скорости пото­ка вертушка будет неподвижна.

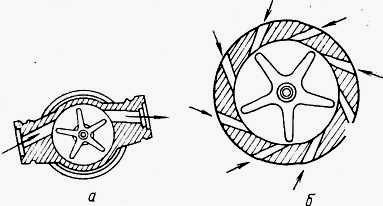

2) В зависимости от способа подвода жидкости счетчики с крыльчатой вертушкой подразделяются на однострунные и многострунные (рис. а, б).

Как в одноструйных, так и в многоструйных счетчиках жид­кость подводится тангенциально к лопастям вертушки Счетчи­ки с крыльчатой вертушкой устанавливают на горизонтальных участках трубопроводов.
