Дидактическая единица № 4 Дисциплина «Электротехника и электроника»

Задание 1

Частота ЭДС, создаваемой на статоре синхронной машины, определяется соотношением…

*1) f = n₀p/60 2) f = 60/n₀p 3) f = 60np 4) f = 60p/n₀

Задание 2

Направление вращения магнитного 1) поменять подключение трех фаз

поля статора можно изменить, если… к трехфазной сети

2) одну из фаз отключить

*3) поменять подключение двух фаз

к трехфазной сети

4) затормозить ротор

Задание 3

Действующие значения ЭДС первичной *1) E₁=4,44w₁fФ_m; E₂=4,44w₂fФ_m

и вторичной обмоток однофазного 2) E₁=w₁fФ_m; E₂=w₂fФ_m

трансформатора определяются выражениями… 3) E₁=4,44w₁ωB_m; E₂=4,44ω₂fB_m

4) E₁=w₁ωB_m; E₂=ω₂fB_m

Задание 4

Назначение обмотки возбуждения 1) компенсация влияния реакции якоря

в машине постоянного тока –… *2) создание основного магнитного потока

3) уменьшение влияния добавочных полюсов

4) улучшение коммутации

Задание 5

Угловая частота ω при частоте 1) 628с^-1

синусоидального тока f, равной 50 Гц, составит… 2) 100с^-1

*3) 314с^-1

4) 0,01с^-1

Задание 6

Если скорость вращения поля статора синхронной 1) 2940 об/мин

четырехполюсной машины 1500 об/мин, 2) 1000 об/мин

то номинальная скорость вращения ротора… 3) 3000 об/мин

*4) 1500 об/мин

Задание 7

Принцип действия трансформатора основан на… 1) законе электромагнитной силы

2) законе Джоуля-Ленца

*3) законе электромагнитной индукции

4) принципе Ленца

Задание 8

Частота вращения магнитного поля статора 1) п₁+п₂=0

асинхронного двигателя и частота вращения *2) n₁>n₂

ротора связаны соотношением… 3) n₁<n₂

4) n₁=n₂

Задание 9

1 ) изменения нагрузки двигателя

*2) уменьшения магнитного потока двигателя

3) изменения тока якоря

4) снижения потерь мощности при пуске

Задание 10

1 ) 800

*2) 5

3) 1200

4) 0,2

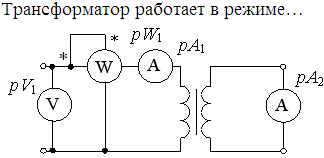

Задание 11

1) холостого хода

*2) короткого замыкания

3) согласованной нагрузки

4) номинальной нагрузки

Задание 12

Вращающееся магнитное поле *1) обмотки статора сдвинуты по поверхности статора на

синхронного двигателя создается 120⁰ и подключены к трехфазной сети с фазовым сдвигом

при выполнении следующих условий… напряжений на 120⁰

2) обмотки статора сдвинуты по поверхности статора на

120⁰ и подключены к цепи постоянного тока

3) обмотка статора включена в цепь постоянного тока, а

обмотка ротора в сеть трехфазного тока

4) имеется одна обмотка, которая включена в сеть

однофазного переменного тока

Задание 13

1 ) Снижения потерь мощности при пуске

*2) уменьшения магнитного потока двигателя

3) Изменения тока якоря

4) Изменения нагрузки двигателя

Задание 14

Если скорость вращения поля статора *1) четыре пары полюсов

промышленного (f = 50 Гц) синхронного 2) одну пару полюсов

генератора 750 об/мин, то ротор имеет… 3) три пары полюсов

4) две пары полюсов

Задание 15

Механическую характеристику двигателя *1) n = U/C_EФ – R_Я/С_ЕС_МФ²·М

постоянного тока с параллельным 2) М = С_МФI_Я

возбуждением определяет выражение… 3) n = U – R_ЯI_Я/ C_EФ

4) Е = C_EФ_n

Задание 16

* 1) сохранит устойчивый режим работы

2) перейдет в режим электромагнитного торможения

3) перейдет в неустойчивый режим работы

4) перейдет в режим динамического торможения

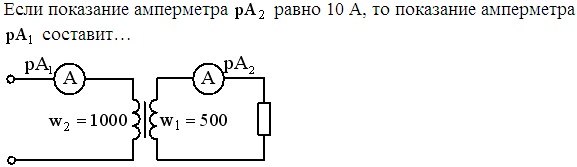

Задание 17

1) 20 А

2) 10 А

*3) 5 А

4) 2 А

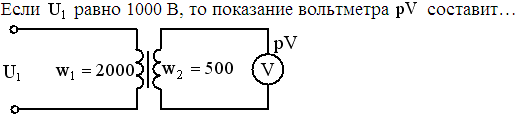

Задание 18

*1) 250 В

2) 500 В

3) 4000 В

4) 1500 В

Задание 19

Если номинальный момент асинхронного двигателя равен 1) 50 Н·м

50 Н·м, а перегрузочная способность двигателя равна 2, *2) 100 Н·м

то максимальный момент, развиваемый двигателем, составит… 3) 50 Н·м

4) 25 Н·м

Задание 20

В синхронных генераторах частота *1) определяется скоростью вращения ротора

вырабатываемого напряжения на статоре… 2) увеличивается при увеличении тока в обмотке

ротора

3) определяется частотой переменного тока,

питающего ротор

4) не зависит от скорости вращения ротора

Задание 21

Если номинальный момент асинхронного двигателя равен *1) 80 Н·м

40 Н·м, а перегрузочная способность двигателя равна 2, 2) 40 Н·м

то максимальный момент, развиваемый двигателем, составит… 3) 40 Н·м

4) 20 Н·м

Задание 22

Если двухполюсный ротор синхронного генератора вращается с частотой 3000 об/мин, то частота напряжения на статорной обмотке… 1) 500 Гц 2) 600 Гц *3) 100 Гц 4) 50 Гц

Задание 23

1 ) два

2) четыре

3) один

*4) три

Задание 24

* 1) уменьшится

2) увеличится многократно – двигатель «пойдет в разнос»

3) увеличится

4) не изменится

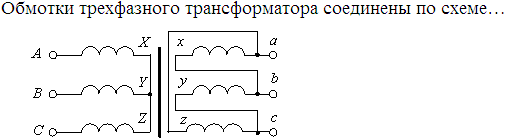

Задание 25

1 ) треугольник/треугольник

*2) звезда/треугольник

3) звезда/звезда

4) треугольник/звезда

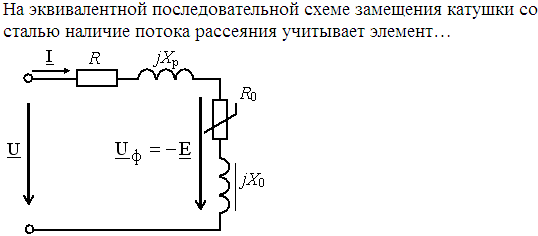

Задание 26

* 1) X_p

2) R₀

3) R

4) X₀

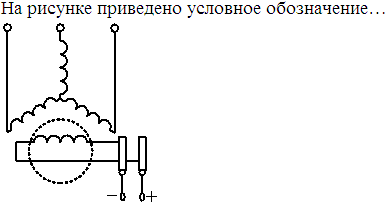

Задание 27

* 1) трехфазного синхронного двигателя

2) трехфазного асинхронного двигателя с короткозамкнутым ротором

3) трехфазного асинхронного двигателя с фазным ротором

4) однофазного асинхронного двигателя с короткозамкнутым ротором

Задание 28

1 ) генератора постоянного тока независимого возбуждения

*2) двигателя постоянного тока параллельного возбуждения

3) двигателя постоянного тока независимого возбуждения

4) генератора постоянного тока параллельного возбуждения

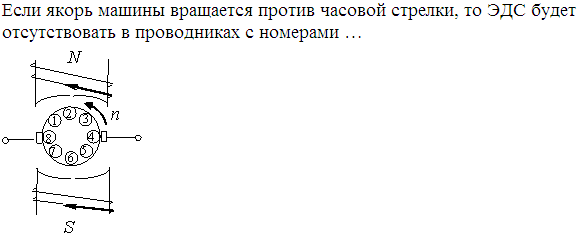

Задание 29

1 ) 1,2,3

2) 4,8

3) 7,6,5

*4) 2,6

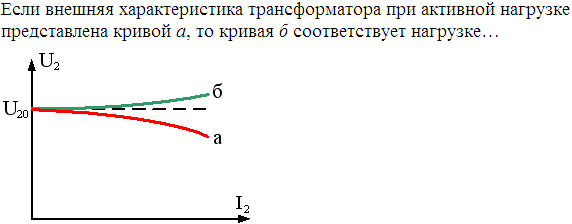

Задание 30

1 ) номинальной

2) согласованной

*3) емкостной

4) индуктивной

Задание 31

В однофазном асинхронном двигателе 1) устранения радиопомех

последовательно с пусковой обмоткой *2) создания вращающего магнитного поля

включается конденсатор для… 3) создания пульсирующего поля

4) создания постоянного поля

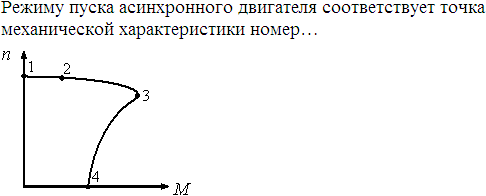

Задание 3 2

*1) 4

2) 1

3) 2

4) 3

Задание 33

Сердечник трансформатора выполняется 1) увеличения потерь на гистерезисе

из электротехнической стали для… 2) увеличения емкостной связи между обмотками

3) увеличения потерь на вихревые токи

*4) увеличения магнитной связи между обмотками трансформатора

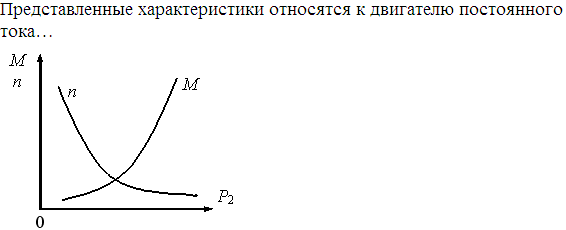

Задание 34

1 ) с независимым возбуждением

2) с параллельным возбуждением

*3) с последовательным возбуждением

4) со смешанным возбуждением

Задание 35

Синхронному двигателю принадлежит механическая характеристика…

1 ) 2) 3) *4)

Задание 36

ЭДС, индуктируемая в обмотке якоря двигателя 1) не увеличится

постоянного тока, при уменьшении частоты вращения двигателя… 2) не индуцируется вообще

*3) уменьшится

4) не изменится

Задание 37

Внешней характеристикой трансформатора называется зависимость…

1) I₁(I₂) 2) ŋ(I₂) *3) U₂(I₂) 4) cosφ₁(I₂)

Задание 38

Если асинхронный двигатель подключен к трехфазной сети частотой 50 Гц и вращается с частотой 2940 об/мин, то он имеет количество полюсов… *1) два 2) три 3) шесть 4) пять

Задание 39

Угловая характеристика синхронного двигателя изображена на рисунке…

1 ) 2) 3) *4)

Задание 40

К асинхронным относятся двигатели, у которых в 1) не зависит от

номинальном режиме скорость вращения ротора *2) меньше

__________ скорости вращения магнитного поля статора 3) равна

4) больше

Задание 41

Если w₁ – число витков первичной обмотки, 1) К = w₂/w₁

а w₂ – число витков вторичной обмотки, 2) К = w₁ + w₂

то коэффициент трансформации понижающего *3) К = w₁/w₂

трансформатора определяется по формуле… 4) К = w₁ – w₂

Задание 42

Асинхронный двигатель с фазным *1) наличием контактных колец и щеток

ротором отличается от двигателя 2) наличием специальных пазов для охлаждения

с короткозамкнутым ротором… 3) использованием в качестве ротора постоянного магнита

4) числом катушек обмотки статора

Задание 43

1 ) а – неявнополюсный ротор синхронного двигателя

б – явнополюсный ротор синхронного двигателя

*2) а – явнополюсный ротор синхронного двигателя

б – неявнополюсный ротор синхронного двигателя

3) а – явнополюсный ротор синхронного двигателя

б – короткозамкнутый ротор синхронного двигателя

4) а – якорь двигателя постоянного тока

б – неявнополюсный ротор синхронного двигателя

Задание 44

Для подведения постоянного напряжения *1) два контактных кольца

к обмотке возбуждения ротора синхронной 2) три контактных кольца

машины используется(ются)… 3) коллектор, набранный из пластин

4) полукольца

Задание 45

Основными элементами 1) каркас из неферромагнитного материала, на котором

конструкции трансформатора расположены две обмотки

являются… 2) каркас из неферромагнитного материала, на котором

располагается одна обмотка

*3) замкнутый магнитопровод из электротехнической стали,

на котором расположены обмотки

4) неподвижный сердечник с обмоткой и подвижный якорь

Задание 46

Частота вращения асинхронного двигателя при уменьшении механической нагрузки на валу…

*1) увеличится 2) не изменится 3) станет равна нулю 4) уменьшится

Задание 47

Ротор неявнополюсной синхронной машины представлен на рисунке…

1 ) *2) 3) 4)

Задание 48

Двигателю с независимым возбуждением соответствует схема…

1 ) 2) *3) 4)

Задание 49

Величина магнитного потока Ф используется при описании…1) электрического поля

2) поля механических напряжений

*3) магнитного поля

4) теплового поля

Задание 50

Магнитопровод электротехнического устройства выполняется из…

1) чугуна 2) электротехнической меди *3) электротехнической стали 4) алюминия

Задание 51

Сердечник силового трансформатора выполняется из…

1) любого материала 2) электротехнической меди *3) электротехнической стали 4) алюминия

Задание 52

Направление вращения магнитного *1) порядка чередования фаз напряжения статора

поля статора асинхронного двигателя зависит от.. 2) величины подводимого тока

3) частоты питающей сети

4) величины подводимого напряжения

Задание 53

Коэффициент трансформации 1) отношение ЭДС обмотки высшего напряжения к ЭДС обмотки

однофазного трансформатора низшего напряжения

определяют как… *2) отношение тока обмотки высшего напряжения к току обмотки

низшего напряжения

3) отношение активного сопротивления обмотки низшего

напряжения трансформатора к активному сопротивлению

обмотки высшего напряжения

4) отношение числа витков обмотки низшего напряжения к числу витков высшего напряжения

Задание 54

1 ) синхронной неявнополюсной машины

2) двигателя постоянного тока

*3) синхронной явнополюсной машины

4) асинхронного двигателя с короткозамкнутым ротором

Задание 55

Для создания вращающегося магнитного 1) наличие одной обмотки и включение ее в сеть

поля статора асинхронного двигателя однофазного переменного тока

необходимы следующие условия… 2) включение статора в сеть трехфазного тока,

ротора – в цепь постоянного тока

3) пространственный сдвиг обмоток и включения

их в цепь постоянного тока

*4) пространственный сдвиг обмоток и фазовый

сдвиг токов в них

Задание 56

Основной магнитный поток машины 1) обмоткой добавочных полюсов

постоянного тока создается… 2) компенсационной обмоткой

*3) обмоткой возбуждения

4) обмоткой якоря

Задание 57

Сердечник статора асинхронного двигателя изготавливается из…

1) любого металла 2) алюминия 3) меди *4) электротехнической стали

Задание 58

Если скорость вращения поля статора 1) четыре пары полюсов

промышленного (f = 50 Гц) синхронного *2) одну пару полюсов

генератора 3000 об/мин, то ротор имеет… 3) три пары полюсов

4) две пары полюсов

Задание 59

Характеристическими параметрами четырехполюсника являются…

1) Z₁₀, Z_1k *2) Z_1c, Z_2c, γ = α + jβ 3) Z_вх1, Z_вх2 4) A, B, C, D

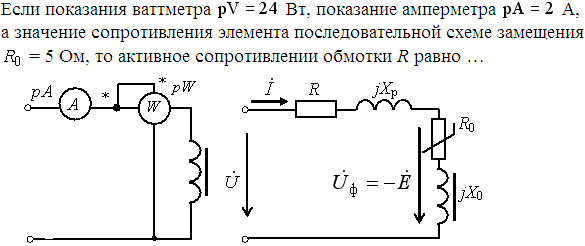

З адание 60

1) 23 Ом

*2) 1 Ом

3) 9 Ом

4) 56 Ом

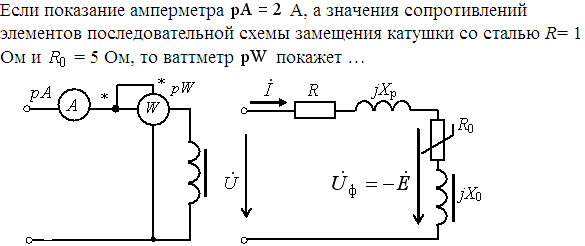

Задание 61

1 ) 4 Вт

*2) 24 Вт

3) 12 Вт

4) 20 Вт
