3. Расчёт защищенности сигнала от шумов в линейном тракте.

3.1 Расчёт требуемой защищённости на входе регенератора.

- Расчет требуемой защищенности на входе регенератора.

(40)

P_{ош. уч} - вероятность ошибки на участке сети.

n – количество НРП и ОРП на участке сети.

Pош1	Aз, дБ
10-4	17,7
10-5	18,8
10-6	19,7
10-7	20,5
10-8	21,1
10-9	21,7
10-10	22,2
10-11	22,6
10-12	23
10-13	23,4
1 Аз треб мест 21,5 Аз треб маг 22,5 Аз треб вз 23,45 0-14	23,7

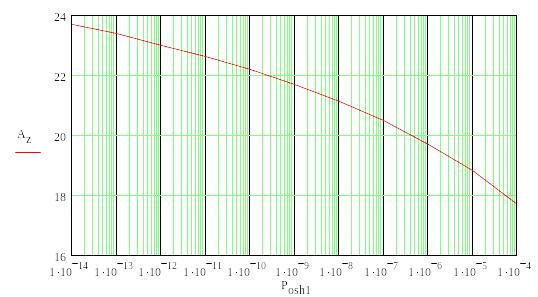

График зависимости требуемой величины защищенности на входе регенератора от вероятности ошибки показан на рис. 7

А_з.доп (дБ)

Р_ош

Рис.7 Зависимость защищенности от вероятности ошибки

Расчет требуемой защищенности на входе регенератора

Местный участок:

n = 39 +1 = 40

, n_мест = 40

А_{з треб мест} = 21,5 дБ.

Внутризоновый участок:

n = 104+1 = 105

, n_вз = 105

А_{з треб вз} = 23,45 дБ.

Магистральный участок:

n = 199 + 1+1 = 201

, n_маг = 201

А_{з треб маг} = 22,5 дБ

Из графика видно, что защищенность А_защ больше чем А_{защ треб}

3.2 Расчёт ожидаемой защищённости на входе регенератора для местного участка сети.

При расчете реальной или ожидаемой защищенности на входе решающего устройства регенератора необходимо учитывать основные составляющие шума в указанной точке. Для систем передачи ИКМ, работающих по симметричному кабелю, следует учитывать собственные шумы, шумы линейных переходов и шумы регенератора. При этом под шумами регенератора понимаются дополнительные составляющие шума, возникающие за счет межсимвольной интерференции, временных флуктуаций стробирующих импульсов, нестабильности работы порогового элемента регенератора и т.п.

Коэффициент учитывающий неидеальность устройств регенератора	ηрег=0,01
Постоянная Больцмана	к=1,38∙10-23 Дж/град
Температура	T=291oК
Тактовая частота	ΔF=8448 кГц
Строительная длина кабеля	= 825 м
Номинальное затухание участка регенерации (f=4224 кГц)	α=55 дБ
Уровень передачи	Рпер=11 дБ
Коэффициент затухания кабеля	α=10,67 дБ/км
Переходное затухание на дальнем конце	Аз с.д.=67,7 дБ
Длина участка регенерации	=4,9км

- Ожидаемая величина защищенности рассчитывается по формуле:

, (41)

А_злп – ожидаемая защищенность от помех линейных переходов

– относительная величина собственных помех

- Определим ожидаемую защищенность от помех линейных переходов:

, (42)

- Определим относительную величину собственных помех:

, (43)

- Определим ожидаемую защищенности на входе регенератора

Из расчетов видно, что ожидаемая защищенность для местного участка от шумов на входе регенератора больше требуемой, то есть А_зож=21,9(дБ) > А_зтр=21,5(дБ), следовательно, выбранная линия соответствует необходимым параметрам и НРП, ОРП размещены верно на местном участке.

Для магистрального и внутризонового участка сети А_зож= А_зтреб

Рассчитанное ранее для внутризонового участка А_зож= А_зтреб=34,48(дБ) больше чем А_зтр=21,5(дБ) следовательно количество НРП и ОРП выбрано правильно.

Рассчитанное ранее по формуле (30) для магистрального участка А_зож= А_зтреб=34,59(дБ) больше чем А_зтр=22,05(дБ) следовательно количество НРП и ОРП выбрано правильно.
