Федеральное агентство по образованию
Государственное образовательное учреждение
высшего профессионального образования
«Омский государственный технический университет»
Основы аппаратного обеспечения персонального компьютера Конспект лекций
Омск 2005
УДК 004.3 (075)
ББК 32.973.26 я73
К 84
Рецензенты:
Ю.И. Михеев, канд. техн. наук;
А.А. Кузнецов, канд. техн. наук.
Крумина К.В., Корниенко М.В.
К 84 Основы аппаратного обеспечения персонального компьютера: Конспект лекций. Омск: Изд-во ОмГТУ, 2005, 80 с.
Подробно описана аппаратная часть персональных компьютеров. Рассмотрены принципы действия отдельных устройств, даны характеристики наиболее часто используемых в настоящее время моделей.
Предназначено студентам дистанционной формы обучения.
Печатается по решению редакционно-издательского совета Омского государственного технического университета.
УДК 004.3 (075)
ББК 32.973.26 я73
Крумина К.В., Корниенко М.В., 2005
Омский государственный
технический университет, 2005
Введение
Современное общество живет в период небывалого роста информацион-ных потоков. Экономические отношения предъявляют повышенные требо-вания к информационному обеспечению процессов принятия решений, а так-же к уровню квалификации персонала в области информационных техно-логий. Вполне очевидно, что к известным видам ресурсов – материальным, трудовым, энергетическим, финансовым – прибавился новый – информа-ционный.
Темпы широкомасштабного внедрения вычислительной техники во все аспекты человеческой деятельности остро ставят вопрос о подготовке кадров, умеющих эффективно использовать информационные ресурсы.
Данное учебное пособие ориентировано на студентов экономических специальностей с целью овладения основами аппаратного обеспечения персонального компьютера.
Аппаратное обеспечение персонального компьютера: основные составляющие
Персональный компьютер IBM PC состоит из нескольких блоков, связанных соединительными кабелями (минимальный набор): системный блок, монитор, клавиатура и мышь.
Кроме того, к компьютеру могут подключаться:
– принтер - для вывода на печать текстовой или графической информации;
– модем - для обмена информацией с другими компьютерами через телефон-ную сеть;
– сканер - для ввода текстовых и графических изображений;
– другие устройства.
Системный блок
Системный блок стационарного ПК представляет собой совокупность следующих составляющих:
– корпус системного блока;
– блок питания;
– материнская плата;
– процессор;
– оперативная память;
– адаптеры;
– накопители (или дисководы) для гибких магнитных дисков (дискеты);
– накопитель на жестком магнитном диске, предназначенный для чтения и записи на несъемный жесткий магнитный диск (винчестер);
– дисковод для компакт-дисков.
1.1. Корпус системного блока
Главными параметрами при выборе компьютерного корпуса всегда были форм-фактор, количество отсеков для оборудования, мощность источника питания и внешний вид. Все они сохраняют свое значение и сейчас, но вместе с ними на первый план выдвигаются параметры эргономичности и надежности. Особое внимание к эргономике и надёжности в немалой степени обусловлено повышенным тепловыделением (опасностью перегрева, шумом).
И

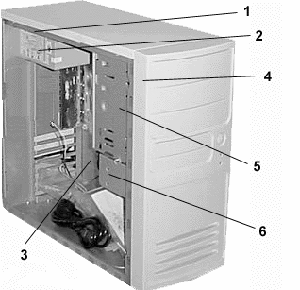

Рис.1.
Корпус персонального
компьютера
