3.2 Разработка оптической схемы накачки лазерного генератора: продольный и поперечный варианты накачки.

3.2.1. Продольная накачка.

При использовании мощной продольной накачки возникает проблема однородной фокусировки излучения накачки в интенсивное пятно на торцевой грани активного элемента. При этом размер пятна должен быть согласован с параметрами активной среды. Это условие необходимо выполнять для обеспечения максимальной эффективности использования излучения накачки.

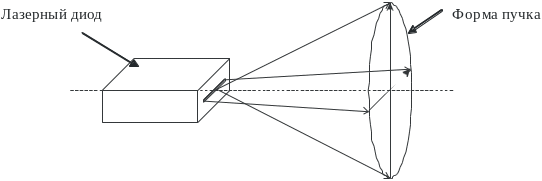

Хорошо известно, что угловая расходимость пучка, излучаемого лазерным диодом различна в разных направлениях относительно p-n перехода. В типичном случае она составляет: по оси Y, т. е. в направлении, p-n перехода – (30 – 40)0, и по оси Х, т. е. в направлении, перпендикулярном p-n переходу - (10 – 15)0 – рисунок 34.

Рис.34. Характер излучения, эмитируемого лазерными диодами

Обычно при продольной накачке для фокусировки излучения лазерного диода в пятно требуемого размера и интенсивности в апертурной плоскости активного элемента, используются различные оптические системы, коллимация и фокусировка излучения накачки в которых осуществляется с помощью цилиндрических и сферических линз. Основная задача указанных оптических систем заключается в уменьшении угловой расходимости лазерного пучка накачки до величины около (0,5х0,5)0 с последующей фокусировкой излучения на вход активного элемента.

Недостатки известных линзовых систем продольной накачки обусловлены, в основном, неоднородностью пятна накачки по поперечному сечению активного элемента, которое приводит также к неоднородной накачке и по длине активной среды твердотельного лазера, что существенно ухудшает выходные характеристики лазера.

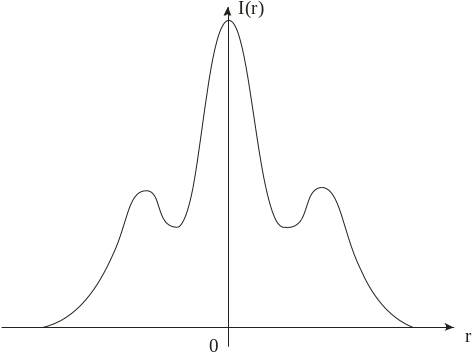

В том случае, когда источник излучения накачки содержит большое количество излучающих элементов (лазерных диодов) этот недостаток линзовых систем особенно заметен. Например, когда он выполнен в виде нескольких диодных матриц высокой мощности (более 2000 Вт каждая). В этом случае суммарная мощность излучения, падающая на выходную фокусирующую линзу, существенно увеличивается. Поскольку распределение интенсивности излучения Ir, прошедшего через линзу, осуществляющую фокусировку излучения на вход активного элемента имеет резко выраженный максимум с боковыми лепестками значительно меньшей интенсивности (рисунок 35), оптические системы в упомянутых выше устройствах фокусируют излучение в пятно малого диаметра относительно поперечного сечения активного элемента, что существенно ухудшает поперечную однородность накачки.

Рис.35. Распределение энергии в фокальной плоскости линзы

Кроме того, существенное увеличение мощности падающего на линзу излучения может привести к локальному разрушению просветляющего покрытия торцевой поверхности активного элемента. Тем самым ограничивается эффективность накачки, так как вероятность такого локального разрушения обуславливает необходимость уменьшения падающей на линзу мощности, в результате чего снижается максимально достижимый уровень плотности мощности накачки в апертурной плоскости активного элемента и увеличивается начальный коэффициент поглощения, что существенно снижает длину прокачиваемой области стержня.

Оригинальным вариантом поперечной накачки стержня является использование растр-световодной системы, которая позволяет осуществить реализацию импульсно-периодического режима работы твердотельного лазера с высокой импульсной и средней мощностью генерации. Двухсторонняя растр-световодная система накачки позволяет завести излучение накачки в торец лазерного стержня с квадратным поперечным сечением без расположения оптических элементов на оси резонатора.

Несомненным достоинством растр-световодной системы накачки является высокая интенсивность и однородность излучения накачки, так в поперечном направлении, так и на значительно большей длине активной среды, чем при линзовой накачке. Это достигается применением призменного фокусирующего растра.

Излучение накачки, попавшее в активный элемент под углом, меньшим критического, остается «сфокусированным» на всей его длине, и активный элемент, выполненный в виде прямоугольного параллелепипеда, играет роль световода. Коэффициент пропускания такого световода ηL зависит от отношения апертуры к длине светопровода (a/L), от величины фокуса призменного растра F и от качества отражающей поверхности световода.

Критический угол падения излучения накачки на торец активной среды, при котором излучение накачки все еще будет распространяться вдоль световода, определяется выражением:

(22)

n1 и n2 - показатели преломления соответствующих сред.

На рисунке 36 иллюстрируются устройство призменного фокусирующего растра.

Рис.36. Иллюстрация принципа работы призменного фокусирующего растра.

1 –лазерный стержень, 2, 3 - оптические клинья, 4 – грани клиньев, 5 – ряды, в которые организованы клинья

Растр состоит из двух рядов оптических клиньев, последовательно расположенных по ходу распространения излучения накачки. Клинья в каждом ряду скрещены таким образом, что огибающая клиньев образует поверхности повернутых под углом 900 цилиндрических линз. Точнее говоря, преломляющие грани клиньев образуют многогранную поверхность, огибающая которой по форме близка к цилиндрической поверхности.

Каждый клин изготавливается из материала, прозрачного на длине волны накачки.

Первый и второй ряды 5 клиньев 2 и 3 состоят, соответственно, из 2P и 2Q оптических клиньев (P и Q – целые числа), расположенных в каждом ряду параллельно друг другу и ортогонально клиньям другого ряда. Преломляющие грани 5 клиньев в одном ряду обращены наружу, а преломляющие грани 5 клиньев в другом ряду обращены к лазерному стержню 1 - активному элементу. Плоские грани клиньев одного ряда обращены к плоским граням клиньев другого ряда так, что зазор между ними отсутствует, и среднюю плоскость А призменного растра можно определить как плоскость, проходящую через плоские грани клиньев в двух рядах 5. В центре рядов 5 соответствующие клинья отсутствуют, вследствие чего в призменном растре образуется сквозная полость. В том случае, когда все клинья имеют одинаковую ширину b, размер указанной сквозной полости равен bxb. Таким образом с каждой стороны от указанной сквозной полости располагаются по Р клиньев в одном ряду и Q клиньев в другом ряду. Преломляющие грани 6 клиньев в каждом ряду ориентированы в одном направлении, при этом направление ориентации клиньев в одном ряду ортогонально направлению ориентации клиньев в другом ряду (на рисунке 28 в целях лучшего понимания оба ряда клиньев разнесены друг от друга).

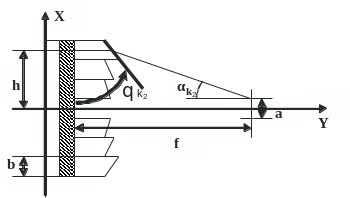

Оптические клинья представляют собой призмы с преломляющим углом θk - рисунок 37.

Рис.37. Геометрия оптических клиньев.

Для обеспечения фокусировки излучения накачки на торцевую грань лазерного стержня в пятно требуемого размера аха с высокой плотностью мощности и «квазиплоским» распределением интенсивности по поперечному сечению лазерного стержня, клинья в обоих рядах ориентированы, как было отмечено выше, ортогонально относительно друг друга (например, клинья в одном ряду ориентированы в горизонтальном направлении, а клинья в другом ряду – в вертикальном направлении или наоборот) и выполнены с переменной величиной углов преломления θk1, θk2, так что указанные величины преломляющих углов θk1, θk2 клиньев в каждом ряду уменьшаются в направлении от края ряда к его центру в соответствии с формулами (23) и (24):

, (23)

(24)

где θk1, θk2 – величины преломляющих углов клиньев в первом и втором ряду клиньев, соответственно, hk1, hk2 – расстояния от оси резонатора лазера до наиболее удаленной от оси резонатора грани k-ого клина в первом и втором ряду клиньев, соответственно, f фокусное расстояние оптического элемента для фокусировки излучения накачки на торцевые грани активного элемента, состоящего из двух рядов оптических клиньев, определяемое как расстояние между торцевой гранью активного элемента и средней плоскостью упомянутого оптического элемента, а1, a2 – размеры лазерного пятна излучения накачки на торцевой грани активного элемента, соответствующие первому и второму ряду клиньев, n – показатель преломления клиньев.

Клинья могут иметь как одинаковую, так и различную ширину, что позволяет варьировать форму лазерного пятна на торцевой грани активного элемента, согласуя ее с формой поперечного сечения лазерного стержня. При этом все клинья в каждом ряду имеют одинаковую ширину, но в общем случае отличную от ширины клиньев в другом ряду, например bx и by . Количество клиньев в каждом ряду определяется требуемым размером пятна изображения на торцевой грани лазерного стержня и максимально возможной плотностью мощности излучения накачки. В общем случае число P не равно Q, что связано с различными размерами излучающей области диодной матрицы по двум ортогональным осям.

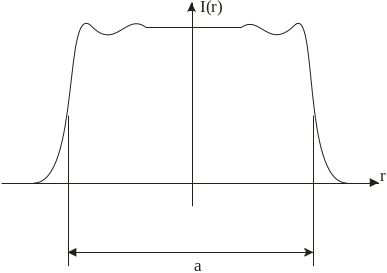

Пятно, получающееся в фокальной плоскости растра, имеет квадратное сечение, равное размеру элементарной ячейки растра bxb при условии малой расходимости излучения накачки. На рисунке 38 представлено распределение интенсивности в фокальной плоскости растра.

Рис.38. Распределение интенсивности излучения в фокальной плоскости растра лазерных диодов

Апертура лазерного стержня квадратного сечения выбирается таким образом, чтобы пятно в фокальной плоскости растра соответствовало упомянутой апертуре. Но, как правило, a > b из-за большой расходимости излучения диодных матриц.

Таким образом, призменный фокусирующий растр позволяет осуществить суммирование излучения накачки от всех лазерных диодных матриц и фокусировку излучения в пятно требуемого размера на торцевой грани лазерного стержня с «квазиплоским» распределением интенсивности по поперечному сечению пятна.

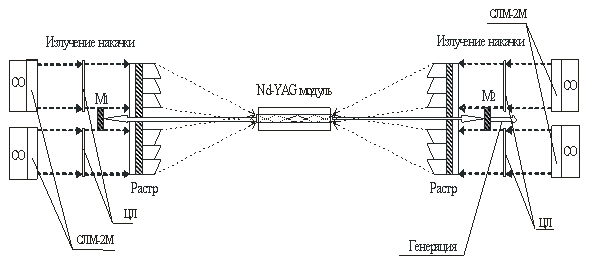

Продольная накачка осуществляется следующим образом (рисунок 39). Излучение лазерных диодных матриц СЛМ-2М коллимируется посредством цилиндрических линз ЦЛ в двух перпендикулярных плоскостях и имеет после них форму прямоугольного растра, образованного совокупностью лазерных пятен, излученных диодными матрицами. Затем посредством оптических клиньев осуществляется суммирование излучения накачки от всех лазерных диодных матриц и фокусировка суммарного излучения в пятно, имеющее, например, форму квадрата с размерами bxb, согласованного с размерами аха торцевой грани активного элемента. За счет преломления лучей в каждом клине в двух ортогональных плоскостях указанное пятно имеет «квазиплоское» распределение интенсивности излучения. Возбуждаемое в активном элементе излучение усиливается резонатором при отражении от зеркал М1 и М2 до уровня генерации. Наличие в рядах клиньев сквозной полости исключает потери при прохождении излучения между зеркалами резонатора и увеличивает эффективность работы лазера.

Как видно из рисунка 39, излучение накачки вводится в активный элемент через две противоположные торцевые грани и тем самым увеличивается длина прокачиваемой области.

Рис.39. Схема продольной накачки.
