6 Указать основные детали синхронизаторов.М.У и к.О..

С инхронизатор состоит из передвижной каретки, движущейся по шлицам вала, и цилиндрической обоймы с двумя бронзовыми конусными кольцами. Обойма удерживается на каретке в среднем положении при помощи четырех фиксаторов, состоящих из пружины и шарика. На конической поверхности конусных колец обоймы нарезаны мелкие кольцевые канавки, назначение которых - разрывать масляную пленку в момент соприкосновения конусного кольца обоймы с конусом включаемой шестерни, вследствие чего по­вышается трение между конусами. На каретке с двух сторон имеются зубчатые венцы, которые могут входить в зацепление с зубчатыми венцами на шестернях и образовы­вать с ними зубчатые муфты. По окружности каретки расположены че­тыре шипа прямоугольного сечения, концы которых проходят через фигурные пазы в обойме. Снаружи на концах шипов при помощи штифтов укреплена муфта, в кольцевую проточку которой входят лапки переключающей вилки.

7 Как работает синхронізатор при включении 4 и 3 передач

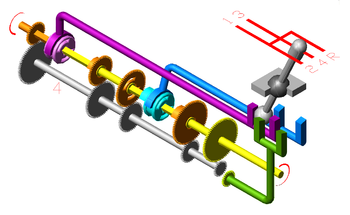

III передача: синхронизатор первой-второй передач в нейтральном положении; синхронизатор третьей-четвёртой (фиолетовый на илл.) блокирует шестерню третьей передачи на ведомом валу, вращение передаётся с первичного вала на промежуточный, а с него через шестерню третьей передачи — на вторичный.

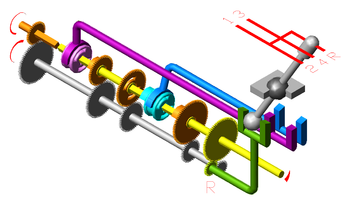

IV передача: синхронизатор первой-второй передач в нейтральном положении; синхронизатор четвёртой передачи блокирует венец первичного вала, благодаря чему первичный и вторичный валы вращаются как единое целое. Промежуточный вал не задействован (но продолжает обращаться, так как постоянно зацеплен с первичным).

Такая передача, при которой вращение передаётся непосредственно с первичного вала на вторичный в обход шестерён промежуточного вала, всегда имеет одно передаточное отношение — 1:1, и называется прямой передачей, так как крутящий момент передается напрямую от первичного вала на вторичный. Этот режим работы КПП является выгодным, так как уменьшаются потери и износ.

8 К.О. , м.У. Валов кпп автомобилей ГаЗ-24-10 и ГаЗ-53а.На что операются валы?

Любая коробка передач традиционного типа представляет собой набор расположенных в едином корпусе (называемом картером) и вращающихся вокруг параллельных осей валов с расположенными на них шестернями.

Далее рассматривается трёхвальная коробка передач заднеприводного автомобиля классической компоновки с синхронизаторами и шестернями постоянного зацепления на передачах переднего хода и несинхронизированной скользящей шестернёй заднего хода.

В таких механических КПП присутствуют три вала: первичный, вторичный, промежуточный.

• Первичный (ведущий) вал через сцепление соединяется с маховиком двигателя.

• Вторичный (ведомый) вал жёстко соединён с карданным валом, или в трэнсэкслах — непосредственно с главной передачей.

• Промежуточный вал служит для передачи вращения от первичного вала к вторичному.

Обычно, первичный и вторичный валы расположены один за другим, вторичный опирается при этом на подшипник, установленный в хвостовике первичного. Жёсткой связи они не имеют и вращаются независимо друг от друга. Промежуточный вал расположен обычно под первичным и вторичным. На валах находятся блоки шестерён. Чтобы уменьшить шумность работы, шестерни обычно делают косозубыми.
