Определение точных значений Waveform с использование курсора
Чтобы получать точные размеры в Waveform, необходимо выполнить следующее:
выберитесь Edit Settings - редактирование параметров настройки.
выберите Display Tab отображение табуляции.
выберите Show Cursors option опция показа курсора.
в редакторе Waveform, щелкните курсором в области показа и ведите им по линии Waveform. Значения величин X и Y появляются в каждой точке, которой касается курсор.
Для более точного управления курсором необходимо:
выберитесь сегмент в Waveform.
выберитесь изменение масштаба Палитры (лупа) и выберите сегмент, который надо рассмотреть подробно.
щелкните курсоры и тащите им через сегмент.
Выбор сегментов и компонентов Waveform
Чтобы выбрать сегмент или компонент для редактирования Вы должны использовать сегментный список слева от кнопок New Segment и New Component.
Необходимо выбрать сегментное имя и компонент, который указывается ниже. Если Вы выбирали только сегментное имя, то не можете вносить изменения на этом сегменте. Вы можете изменить компонент, его имя и длительность.
Приложение 3 Bode Analyzer - Анализатор частотных характеристик затухания и смещения фазы Общие понятия
Bode Analyzer является полнофункциональным анализатором частотных характеристик коэффициента передачи и смещения фазы (АЧХ/ФЧХ). пассивных или активных устройств.
В качестве источника измерительного сигнала по умолчанию используется функциональный генератор. Измерительный сигнал генератора автоматически поступает на вход анализатора через плату ввода-вывода без его запуска через модуль виртуальных приборов.
Анализатор позволяет выбрать частотный диапазон в пределах его возможности. При необходимости можно изменить полярность напряжения на входе объекта (для усилителей). Измерение выполняется по заданным точкам.
Паспортные характеристики анализатора:
разрешение по амплитуде - 12 или 16 бит, зависит от модуля ввода-вывода;
разрешение по фазе - 1 градус;
диапазон частот - 5 Гц ÷ 35 кГц.
Если на лицевой панели рабочей станции отключено программное управление, то есть выключатель COMMUNICATIONS рабочей станции ELVIS находится в положении BYPASS (Обход) или если функциональный генератор находится в режиме ручного управления Manual, то на дисплейном окне анализатора высвечивается информация:
Communications BYPASS request detected или
Function Generator is in Manual mode.
Необходимо переключить устройства в режим программного управления.
Дисплейное окно содержит два графика.
Верхнее окно – график зависимости усиления (коэффициента передачи) на выходе объекта от частоты.
Нижнее окно - график зависимости смещения фазы от частоты.
Для точного определения численных значений параметров отдельных точек вы можете использовать курсоры.

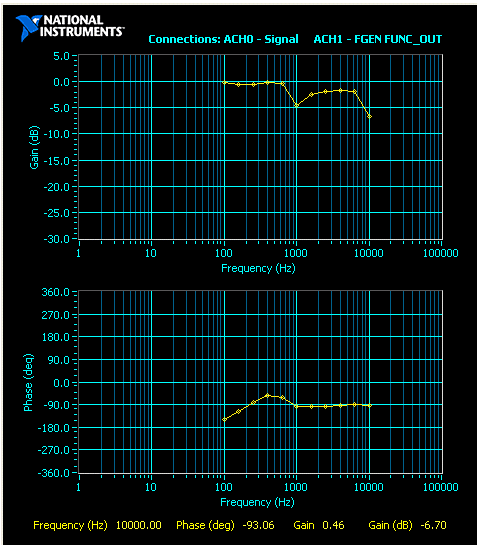

Рисунок 3.1 – Дисплейное окно Bode Analyzer
Внизу окна имеет следующие указатели.
Frequency – значение частоты в Герцах для точки измерения, отмеченной курсором.
Phase - значение фазы текущей точки измерения в градусах.
Gain (прирост) - значение коэффициента передачи в линейном масштабе для текущей точки.
Gain (dB) - значение вносимого затухания текущей точки измерения в dB.
