Импортирование Бинарных файлов
Редактор Waveform позволяет импортировать Бинарные файлы, которые редактор Waveform сохранял как компоненты Waveform с расширением (.bin).
Щелкните кнопку Import в окне компонента Sketch. Выберите файл с расширением (.bin).
Редактор Waveform импортирует Бинарные файлы следующего вида:
отсутствует заголовок файла;
16-битовые данные числа;
16-битовый диапазон данных;
диапазон данных ±5V.
Создание нового Waveform
При открытии редактора автоматически добавляется первый сегмент Waveform, появляются элементы управления:
Name (Имя) - задается имя сегмента (можно не задавать);
Duration (Длительность) - выбирается длительность сегмента, в секундах. По умолчанию – 10,0000 s.
Определите вид компонента этого сегмента - нажмите New Component, выберите тип - библиотечный, формула или эскиз.
Создание библиотечного компонента
При выборе Library в окне редактора отражается выбранная функция. Используя подменю Function Library, выберите нужную функцию.
Выберите компонент из библиотеки и модифицируйте параметры, если это необходимо.
При каждом нажатии кнопки New Component добавляется новый библиотечный компонент в данном сегменте. Функции компонентов одного сегмента при этом смешиваются по закону, который выбирается в подменю Function – «+»; «-»; «×»; «/» или ЧМ. Режим «Частотная модуляция» позволяет модулировать частоту второго Waveform частотой первого.
Например, в одном сегменте выполняется функция умножения одного гармонического напряжения на другое. В результате получено АМ напряжение.
Для добавления следующего сегмента в Waveform щелкните New Segment. Смешивая разные функции можно создать уникальные формы напряжения.

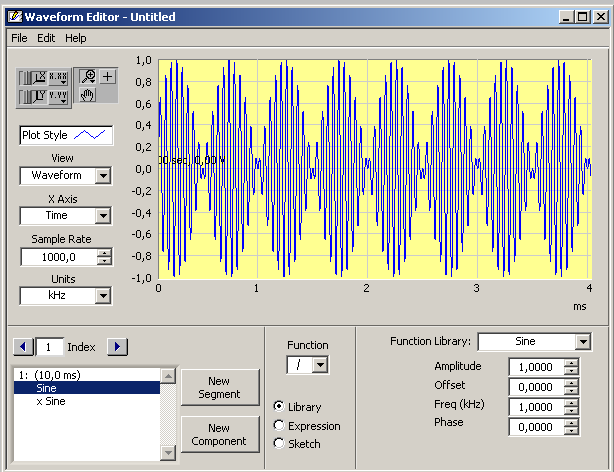

Рисунок 2.13 – Формирование АМ сигнала
Создание Waveform из математического выражения
Откройте редактор Waveform.
Добавьте новый компонент в новом сегменте.
Выберите тип компонента – Expression. Откроется окно редактора компонента математической функции.
В блоке выражения запишите математическую функцию с точки зрения переменной x. Любая ошибка отображается красным символом, позиция ошибки отображается в круглых скобках.
Введите интервал значений x - From и To. Редактор Waveform NI ELVIS оценивает выражение для этого интервала.
Задайте количество циклов Cycles Waveform.
Создание компонента Эскиз
Откройте редактор Waveform.
Добавьте новый компонент в новом сегменте.
Выберите тип компонента – Sketch. Откроется окно редактора компонента. Появляются кнопки Freehand (Свободная рука) и Line (Линия).
Выберите функцию Рисовать - Draw.
Выберите способ рисования Freehand или Line. Перемещайте указатель мыши над графом в соответствии с выбранным способом рисования. При использовании способа Line, Вы можете щелкнуть посередине линии и перетащить часть линии, изменяя Waveform.
Для окончания рисования снова кликните Draw.
Задайте компонентные параметры - Name, Cycles и Samples.
Для укрупнения масштаба – Zoom и более точного рисования необходимо выполнить следующее:
кликните Draw для выхода из режима рисования;
выберитесь компонент редактирования Edit ;
щелкните изменение масштаба (иконка лупа), выберите область, которую Вы хотите модифицировать;
кликните Draw чтобы продолжить рисование.
