1.2.2 Описание работы установки элоу-ат-6 (рисунок 3)
Особенность данной установки – комбинирование блоков подготовки нефти к переработке (ЭЛОУ), первичной перегонки нефти (АТ), вторичной перегонки широкой бензиновой фракции на более узкие. Узкие бензиновые фракции в дальнейшем используются для получения индивидуальных ароматических углеводородов (бензола, толуола, ксилолов). На установке применяются колонны с S-образными, решетчатыми и клапанными тарелками, вертикальные и горизонтальные печи с двухсторонним облучением труб, холодильная аппаратура воздушного охлаждения с доохлаждением в водяных конденсаторах-холодильниках, закрытая система создания вакуума.
Сырая нефть, содержащая растворенные газы, воду и соли, двумя потоками через сырьевые теплообменники подается в электродегидраторы (на схеме не показаны). На входе сырьевых насосов в нефть вводят деэмульгатор и раствор щелочи. Четыре пары параллельно работающих электродегидраторов обеспечивают необходимую глубину подготовки нефти для первичной переработки. Ректификационный блок нефти состоит из предварительной отбензинивающей колонны (1), основной ректификационной колонны (3) с отпарными стрипинг - секциями (4,13), через которые отводятся фракции керосина и дизельного топлива, и колонны стабилизации (5). Блок вторичной перегонки широкой бензиновой фракции состоит из трех колонн (6,7,8), где предусмотрено разделение широкой бензиновой фракции на более узкие в качестве сырья процесса риформинга с целью получения бензола, толуола и ксилолов, также высокооктанового бензина. С верха всех колонн предусмотрено холодное орошение. В низ основной ректификационной колонны и стрипинг-секции подается водяной пар. Температура низа отбензинивающей колонны, колонны стабилизации и колонн вторичной перегонки бензина поддерживается за счет горячей струи, подаваемой через печь.
1.2.3 Описание работы установки элоу-атв-6 (рисунок 4)
Установка состоит из блоков:
- ЭЛОУ;
- атмосферной перегонки нефти (АТ);
- вакуумной перегонки мазута (ВТ);
- стабилизации бензина;
- вторичной перегонки широкой бензиновой фракции.
Сырая нефть обезвоживается и обессоливается четырьмя потоками в двухступенчатых горизонтальных электродегидраторах (Э-1). Затем нагревается в сырьевых теплообменниках и поступает в отбензинивающую колонну К-1. Тепло вниз колонны подается горячей струей. Частично отбензиненная нефть после нагрева в печи атмосферного блока П-1 поступает в основную ректификационную колонну К-2, где сверху отводится бензин с к.к. 180 оС, а боковые фракции через отпарные колонны К-3а (180-220 оС), К-3б (220-280 оС), К-3в (280-350 оС). Мазут снизу основной колонны К-2 через печь вакуумного блока П-3 подается в вакуумную колонну К-8, где отбираются фракции дизельного топлива 280-350 оС, вакуумный газойль 350-500 оС и гудрон. Смесь бензиновых фракций отбензинивающей и основной колонн направляется на стабилизацию в К-4, где сверху отбирается сухой и сжиженный газ, снизу - стабильный бензин подается в колонны вторичной перегонки (К-5, К-6, К-7), где получают узкие бензиновые фракции н.к.-62 оС, 62-105 оС, 105-140 оС, 140-180 оС.
Отвод тепла во всех колоннах, кроме отбензинивающей, осуществляется острым верхним орошением. В основной колонне К-2 организовано два промежуточных циркуляционных орошения (ПЦО), в вакуумной колонне – три ПЦО. Водяной пар вводится вниз основной К-2, вакуумной К-8 и отпарные колонны К-3а, К-3б, К-3в. Подвод тепла в стабилизационную колонну К-4 и колонны вторичной перегонки бензина К-5, К-6, К-7 осуществляется циркулирующими флегмами, нагретыми в печи П-2. Вакуум в вакуумной колонне создается поверхностными конденсаторами и трехступенчатыми пароэжекторными вакуумными насосами. Система создания вакуума закрытая.
Основная ректификационная колонна и колонна стабилизации имеют переменное сечение для выравнивания гидравлического режима. Для охлаждения используются аппараты воздушного охлаждения с доохлаждением в конденсаторах-холодильниках водяного охлаждения. На установке в колоннах используют двухпоточные и четырехпоточные клапанные тарелки.
Для улучшения качества вакуумного газойля и уменьшения термодеструкции гудрона используют:
- ввод в мазут антипенной присадки (силаксан);

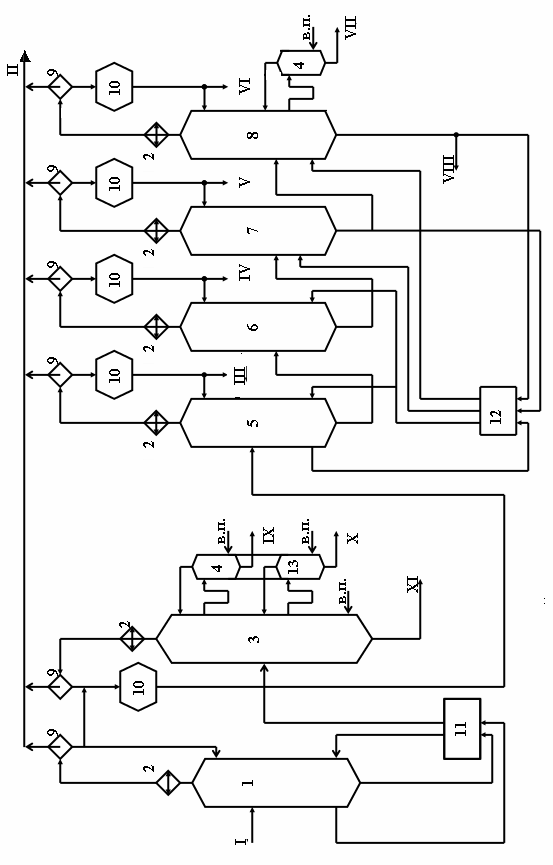

1 – предварительный испаритель; 2 – конденсаторы-холодильники; 3 – основная ректификационная колонна; 4,13 – отпарные колонны;5 – стабилизатор; 6,7,8 – колонны вторичной перегонки; 9 – ёмкости орошения; 10 – промежуточные ёмкости; 11,12 – трубчатые печи;Линии: I – нефть; II– сухой газ; III – сжиженный газ; IV – фракция н.к.-620С; V – фракция 62-850С; VI – фракция 85-120 0С; VII – фракция 120-1400С; VIII – фракция 140-180 0С; IX – фракция 180-240 0С; X – фракция 240-350 0С; XI – мазут
Рисунок 3 - Принципиальная схема комбинированной установки ЭЛОУ- АТ-6 и вторичной перегонки бензина


Линии: 1 – нефть; 2 – сухой газ; 3 – сжиженный газ; 4 – фракция н.к.-62 0С; 5 – фракция 62-105 0С; 6 – фракция 105-140 0С; 7 – фракция 140-1800С; 8 – фракция 180-220 0С; 9 – фракция 220-280 0С; 10 – фракция 280-350 0С; 11 – фракция 280-350 0С в атмосферную колонну; 12 – фракция 350-5000С; 13 – гудрон; 14 – отбензиненная нефть; 15 – горячая струя; 16 – мазут; 17 – водяной пар; 18 – смесь бензиновых фракций; 19 – стабильный бензин
Рисунок 4 - Принципиальная схема установки ЭЛОУ–АВТ–6 с блоком вторичной перегонки бензина


- рециркуляцию затемненного вакуумного газойля в питательной зоне;
- уменьшают время пребывания мазута в печи (длину трансферного трубопровода) с вводом водяного пара;
- используют рецикл (квенчинг) частично охлажденного гудрона в низ колонны;
- уменьшают диаметр низа колонны и количество тарелок в отгонной зоне.
Установка предусматривает переработку бензиновой фракции по топливному варианту с получением фракций н.к.-85 оС и 85-180 оС, и по нефтехимическому варианту с получением узких бензиновых фракций как сырья производства индивидуальных ароматических углеводородов.
Температурный режим колонн
Температура, оС |
|||
Зона |
К-1 |
К-2 |
К-8 |
Питания |
205 |
365 |
395 |
Верха |
155 |
146 |
125 |
Низа |
240 |
342 |
352 |
