3.6. Сверхпроводники в магнитном поле
К
Рис. 56

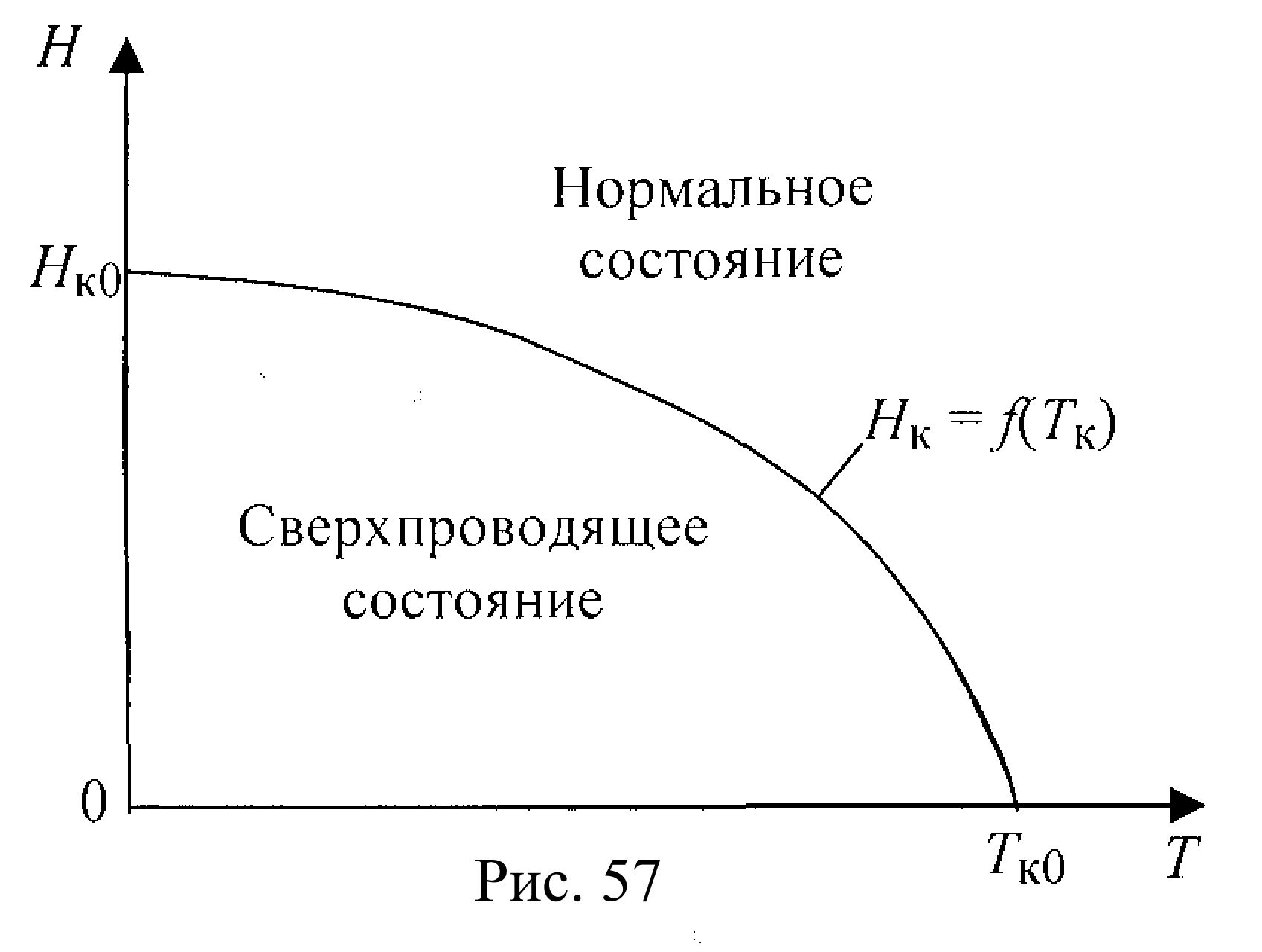

Как видно из рисунка, при H > Hк и T > Tк образец находится в нормальном состоянии, а при H < Hк и T < Tк − в сверхпроводящем. Представленная зависимость хорошо описывается формулой
.

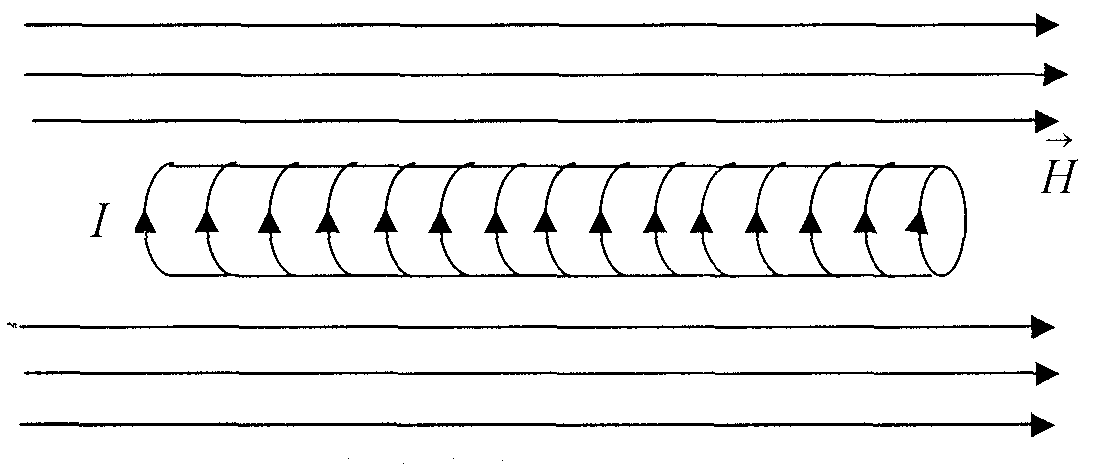

При переходе образца, находящегося во внешнем магнитном поле, в сверхпроводящее состояние, либо при помещении во внешнее магнитное поле образца, уже находящегося в этом состоянии, происходит вытеснение магнитного поля из образца. Вытеснение магнитного поля из образца, находящегося в сверхпроводящем состоянии, называется эффектом Мейснера. Причина этого явления состоит в том, что на поверхности образца возникают токи, магнитное поле которых компенсирует внешнее магнитное поле внутри образца. Эти токи текут в тонком поверхностном слое сверхпроводника. Толщина этого слоя составляет 10−8–10−7 м. На такую же глубину проникает в сверхпроводник и магнитное поле. На рис. 56 показаны такие токи, текущие по поверхности цилиндрического образца. Применяя выражение (3.27), получаем, что в сверхпроводнике
т. е. J = − H. Следовательно, магнитная восприимчивость сверхпроводника χ = J/H = −1, а его магнитная проницаемость μ = 0. С формальной точки зрения сверхпроводник можно рассматривать как идеальный диамагнетик.
С уществуют сверхпроводники первого рода и сверхпроводники второго рода. У сверхпроводников первого рода переход цилиндрического образца, находящегося в продольном магнитном поле (рис. 56), в сверхпроводящее состояние происходит сразу во всем объеме. И менно таким сверхпроводникам соответствует рис. 57. У сверхпроводников второго рода кроме сверхпроводящего и нормального состояний существует еще смешанное состояние (рис. 58). В этом состоянии объем образца состоит из сверхпроводящих областей и областей, имеющих обычную проводимость. Из областей с обычной проводимостью магнитное поле не вытесняется. Пусть цилиндрический образец, являющийся сверхпроводником второго рода, помещен в продольное внешнее магнитное поле (рис. 56). В этом случае области нормальной проводимости представляют собой трубки, вдоль которых проходят линии магнитного поля, параллельные линиям внешнего магнитного поля. Толщина трубок имеет порядок 10−7 м. Внутри трубок циркулируют круговые токи, охватывающие сердцевину трубки.
Объяснение свойств сверхпроводников может быть дано в рамках квантовой физики.
