Додаток 2. Масштаби (по гост 2.302-68)
Дійсний розділ встановлює масштаби зображень і їх позначення на кресленнях всіх галузей промисловості і будівництва.
Стандарт не поширюється на креслення, отримані фотографуванням, а також на ілюстрації в друкарських виданнях і тому подібне
Масштаби зображень на кресленнях повинні вибиратися з наступного ряду:
Масштаби зменшення
|
1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000 |
Натуральна величина
|
1:1 |
Масштаби збільшення
|
2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1 |
При проектуванні генеральних планів крупних об'єктів допускається застосовувати масштаби 1:2000; 1:5000; 1:10000; 1:20000; 1:25000; 1:50000.
У необхідних випадках допускається застосовувати масштаби збільшення (100n|):1, де п - ціле число.
Масштаб, вказаний в призначеній для цього графі основного напису креслення, повинен позначатися за типом 1:1; 1:2; 2:1 і так далі.
Додаток 3. Лінії (по гост 2.303-68)
Дійсний розділ встановлює зображення і основні призначення ліній на кресленнях всіх галузей промисловості і будівництва. Спеціальні призначення ліній (зображення різьблення, шліців, кордони зон з різною шорсткістю і так далі) визначені у відповідних стандартах Єдиної системи конструкторської документації.
Найменування, зображення, товщина ліній по відношенню до товщини основної лінії і основні призначення ліній повинні відповідати вказаним в таблиці. П4.
Для складних розрізів і перерізів допускається кінці розімкненої лінії з'єднати штрихпунктирною тонкою лінією.
У будівельних кресленнях в розрізах видимі лінії контурів, перетини, що не потрапляють в площину, допускається виконувати суцільною тонкою лінією.
Товщина суцільної основної лінії s має бути в межах від 0,5 до 1,4 мм залежно від величини і складності зображення, а також від формату креслення.
Товщина ліній одного і того ж типа має бути однакова для всіх зображень на даному кресленні, що викреслюються в однаковому масштабі.
Таблиця П4
Найменування
|
Зображення
|
Товщина лінії по відношенню до товщини основної лінії
|
Основне призначення
|
1. Суцільна товста основна
|
|
s
|
Лінії видимого контуру Лінії переходу видимі Лінії контуру перетину (винесеного і такого, що входить до складу розрізу)
|
2. Суцільна тонка
|
|
Від
|
Лінії контуру накладеного перетину Лінії розмірні і виносні Лінії штрихування Лінії-винесення Полиці ліній-винесень і підкреслення написів Лінії для зображення пограничних деталей («обстановка») Лінії обмеження виносних елементів на видах, розрізах і перетинах Лінії переходу уявні Сліди площин, лінії побудови характерних крапок при спеціальних побудовах
|
3. Суцільна хвиляста
|
|
|
Лінії обриву Лінії розмежування вигляду і розрізу
|

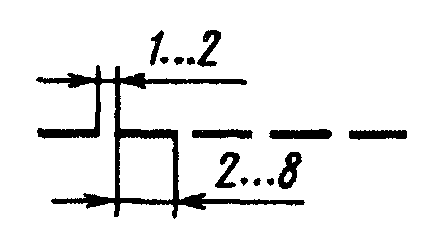

4. Штрихова
|
|
|
Лінії невидимого контуру Лінії переходу невидимі
|

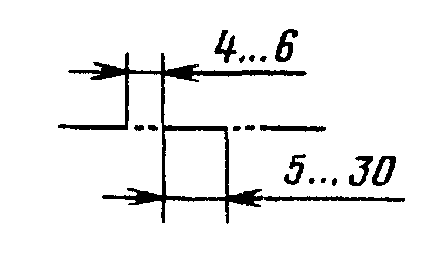

5. Штрихпунктирна тонка
|
|
Від до
|
Лінії осьові і центрові Лінії перетинів, симетрії, що є осями, для накладених або винесених перетинів
|
6. Штрихпунктирна потовщена
|
|
Від
до
|
Лінії, що позначають поверхні, що підлягають термообробці або покриттю Лінії для зображення елементів, розташованих перед січною площиною («накладена проекція») |

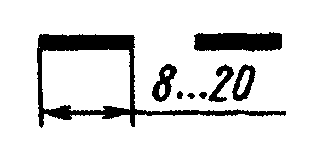

7. Розімкнена
|
|
від
s до
|
Лінії перетинів
|

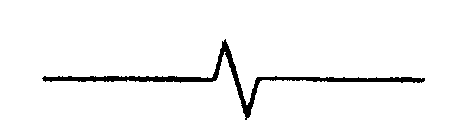

8. Суцільна тонка із зламами
|
|
від до
|
Довгі лінії обриву
|
9. Штрихпунктирна з двома крапками тонка
|
|
Від до
|
Лінії згину на розгортках. Лінії для зображення частин виробів в крайніх або проміжних положеннях Лінії для зображення розгортки, поєднаної з виглядом
|
Найменша товщина ліній і найменша відстань між лініями залежно від формату креслення повинні відповідати вказаним в таблиці. П5.
Таблиця П5
Формат креслення
|
Найменша товщина ліній в мм, виконаних
|
Найменша відстань між лініями в мм, виконаними
|
||
у туші
|
у олівці
|
у туші
|
у олівці
|
|
З розміром більшої сторони 841 мм і більш
|
0,3 |
0,8 |
1,0 |
|
З розміром більшої сторони менше 841 мм
|
0,2 |
0,3 |
0,8 |
Довжину штрихів в штрихових і штрихпунктирних лініях слід вибирати залежно від величини зображення. Штрихи в лінії мають бути приблизно однакової довжини. Проміжки між штрихами в лінії мають бути приблизно однакової довжини.
Штрихпунктирні лінії повинні перетинатися і закінчуватися штрихами. Штрихпунктирні лінії, вживані як центрові, слід замінювати суцільними тонкими лініями, якщо діаметр кола або розміри інших геометричних фігур в зображенні менше 12 мм.
