10.Специфікації до схем розташування елементів конструкцій
Специфікацію до схеми розташування елементів конструкцій складають за формою 6 або 7.
Специфікацію до схеми розташування збірних конструкцій заповнюють по розділах:
1) елементи збірних конструкцій;
2) монолітні ділянки;
3) сталеві і інші вироби.
Приклади виконання схем розташування елементів збірних конструкцій
Рис. 3.14. Схема розташування елементів фундаментів і фундаментних балок
Рис. 3.15. Схема розташування плит покриття
Рис. 3.16. Схема розташування панелей стін
Оформлення креслень металоконструкцій (по гост 21.502-2007 )
11.Креслення загального вигляду
На кресленнях загального вигляду металевих конструкцій будівлі або споруди наводять схеми конструкцій із зв'язками, з вказівкою взаємного розташування конструкцій, їх з'єднання і спирання на фундаменти, а також таблиці основних показників. Якщо намічене будівництво здійснювати в декілька черг, то на кресленнях загального вигляду має бути відображена черговість зведення будівлі або споруди.
На кресленнях загального виду вказують:
- основні габаритні розміри конструкцій;
- прив'язку і основні параметри технологічного устаткування (підйомно-транспортного і ін.), що впливає на конструкції;
- характерні відмітки;
- примикаючі будівельні конструкції, що не розробляються в робочих кресленнях КМ.
Габаритні розміри наводять як для всієї конструкції в цілому (прольоти, довжина, ширина, висота|, діаметр і тому подібне), так і для найбільш крупних її елементів (висота ферм і тому подібне).
Характерними є розміри, що визначають форму будівлі або споруди і окремих його частин: ухили (покрівлі, днищ, полотна проїздної частини та ін.), радіуси кривих поверхонь, розміри|, що визначають зміну ширини башт по висоті і тому подібне
12.Схеми розташування елементів металевих конструкцій
Схеми розташування елементів металевих конструкцій виконують, як правило, по ГОСТ| 21.501, з наступною зміною: замість специфікації по ГОСТ 21.101 — відомість| елементів|.
Відомість елементів виконують за формою 12.
При виконанні схем розташування елементів на декількох листах відомість| елементів|, як правило, розміщують на кожному аркуші, або — на одному аркуші загальну для всіх листів відомість| елементів.
У технічних вимогах, що поміщаються на схемах розташування елементів, наводять:
значення зусиль для розрахунку закріплення елементів, не вказані на кресленнях і у відомості| елементів;
додаткові відомості і технічні вимоги по виготовленню і монтажу, відсутні| в загальних даних.
Маркування елементів металевих конструкцій вказують, як правило, на схемах розміщення | елементів. Елементи конструкцій, не включені в схеми розташування елементів, маркують| на кресленнях загального вигляду і вузлів.
Приклади виконання схем і маркування елементів металевих конструкцій наведені| на малюнках 3.17 - 3.19.

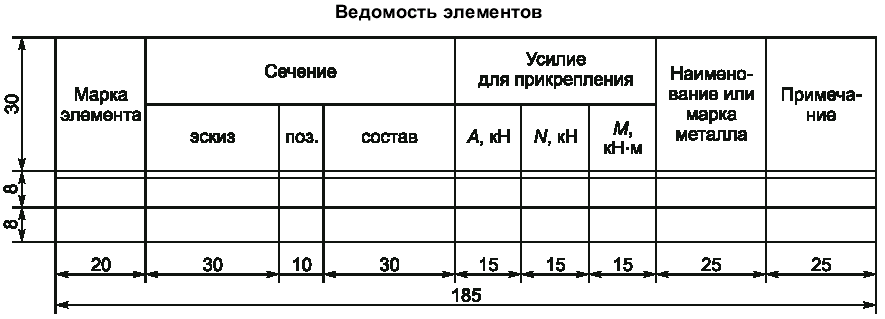

Форма 12. Відомість елементів|
13.Креслення елементів металевих конструкцій
Креслення елементів металевих конструкцій виконують, якщо на схемах розташування елементів недостатньо виявлені конструктивні особливості елементів для розробки деталіровочні | креслень марки КМД.
На кресленнях елементів металевих конструкцій вказують:
- геометричні розміри;
- зусилля;
- опорні реакції;
- відмітки верху і низу елементів конструкції;
- розміри окремих деталей;
- тип монтажних і заводських з'єднань;
- найменування або марки металу деталей, що входять до складу елементу;
- посилання на вузли;
- технічні вимоги.
У технічних вимогах на кресленнях елементів наводять:
- зусилля для розрахунку кріплень, не вказані на кресленні;
- додаткові вимоги до виготовлення і монтажу елементів;
- номери листів схем розташування елементів.
Розміри зварних швів і число кріпильних виробів визначають при розробці деталіровочних| креслень марки КМД.
Рис. 3.17. Загальній вигляд| креслення| установки двох| резервуарів|

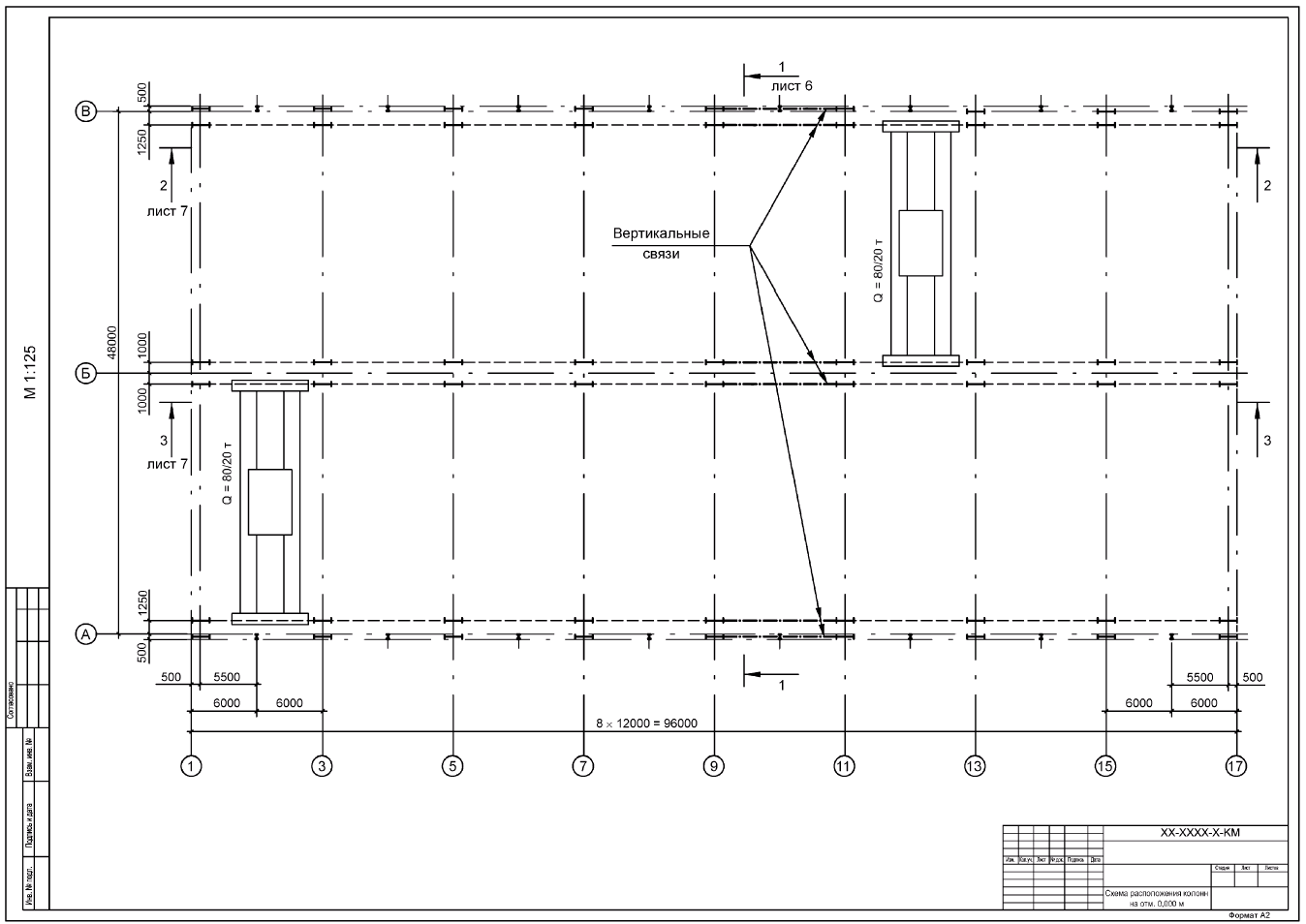

Рис. 3.18. Схема розміщення| колон на відм|. 0,000м|.

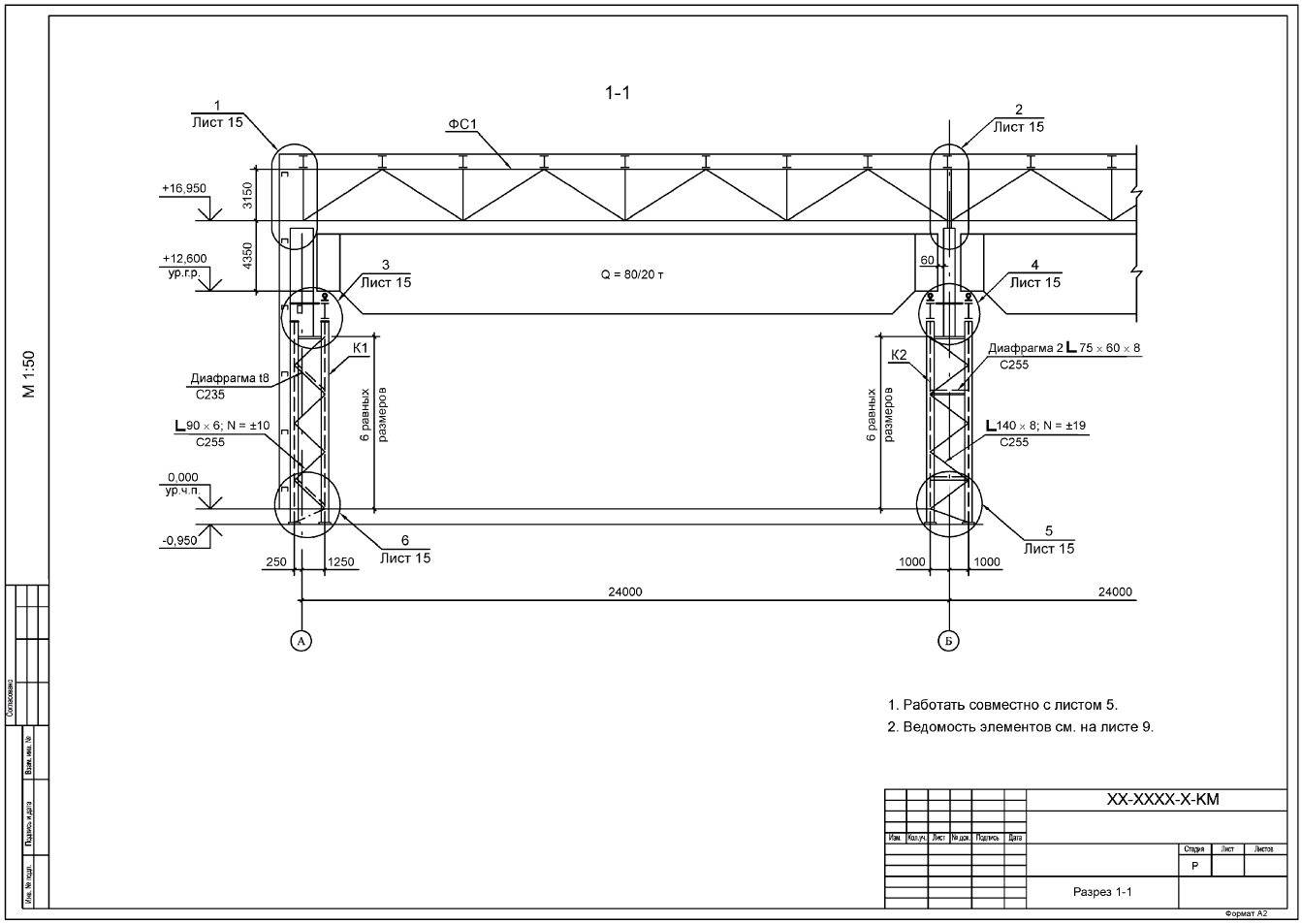

Рис. 3.19. Розріз 1-1
