Тема 2 комбінаційні функціональні вузли комп’ютерної схемотехніки

1. Теоретичні питання

1. План семінарського заняття

1. Дешифратори.

2. Шифратори.

3. Мультиплксори.

4. Демультплексори.

2. Література: [4, стор.33-41].

3. Термінологічний словник

Дешифратором називається функціональний вузол комп'ютера, призначений для перетворення кожної комбінації вхідного двійкового коду в керуючий сигнал тільки на одному зі своїх виходів.

Дешифратор з максимально можливим числом виходів т = 2^п називається повним.

Шифратором називається функціональний вузол комп'ютера, призначений для перетворення вхідного m-розрядного унітарного коду у вихідний n-розрядний двійковий позиційний код.

Шифратори, які при одночасному натисканні декількох клавіш виробляють код тільки старшої цифри, називаються пріоритетними. Пріоритетні шифратори, призначені для пошуку старшої (лівої) одиниці в слові й формування на виході двійкового номера шуканого розряду, називаються покажчиками старшої одиниці.

Мультиплексором називається функціональний вузол комп'ютера, призначений для почергової комутації (перемикання) інформації від одного з n входів на загальний вихід.

Демультиплексором називається функціональний вузол комп'ютера, призначений для комутації (перемикання) сигналу з одного інформаційного входу D на один з n інформаційних виходів.

2. Завдання для поточного контролю

2.2.1 Питання для перевірки

Питання	Джерела перевірки правильності відповіді
Назвіть області застосування дешифраторів	[4, стор. 33]
Приведіть структурну і функціональну схему дешифратора.	[4, стор. 33]
Приведіть таблицю роботи дешифратора	[4, стор. 34]
Наведіть робочу логічну функцію для дешифратора.	[4, стор. 35]
Назвіть області застосування шифраторів.	[4, стор. 37]
Приведіть структурну і функціональну схему шифратора.	[4, стор. 37]
Приведіть таблицю роботи шифратора.	[4, стор. 37]
Наведіть робочу логічну функцію для шифратора.	[4, стор. 37]
Назвіть області застосування мільтиплексора.	[4, стор. 38]
Приведіть структурну і функціональну схему мільтиплексора.	[4, стор. 39]
Приведіть таблицю роботи мультиплексора	[4, стор. 40]
Назвіть області застосування демультплексора	[4, стор. 41]
Приведіть структурну і функціональну схему демультплексора.	[4, стор. 41]
Приведіть таблицю роботи демультиплексора.	[4, стор. 42]

2.2.2 Завдання

Програма роботи:

1. Набрати схему лінійного дешифратора на два однофазних входи на елементах І (рисунок 2.1).

2. Задаючи значення Х1 и Х2 записати показання індикаторів в таблицю 2.1 (стовбці Е).

3. Скласти і дослідити схему дешифратора на три входи.

Таблица 2.1 – Експериментальні дані

Х2

Х1

Х'1

Х'2

F0

F1

F2

F3

Р

Е

Р

Е

Р

Е

Р

Е

Р

Е

Р

Е

0

0

0

1

1

0

1

1

4. Набрати схему шифратора (рис.2.2).

5. Записати показання індикаторів в таблицю 2.2 (стовбці Е).

6. Скласти і дослідити схему дешифратора на сім входів.

Таблиця 2.2 - Експериментальні дані

F1

F2

F3

Виходи схем

Х2

Х1

U4

U5

U6

Р

Е

Р

Е

Р

Е

Р

Е

Р

Е

1

0

0

0

1

0

0

0

1

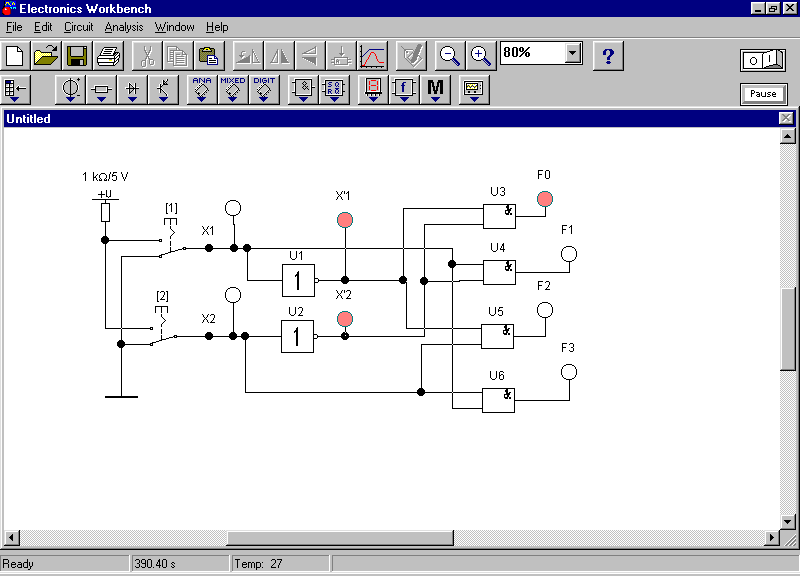

Рисунок 2.1 - Схема лінійного дешифратора на два входи

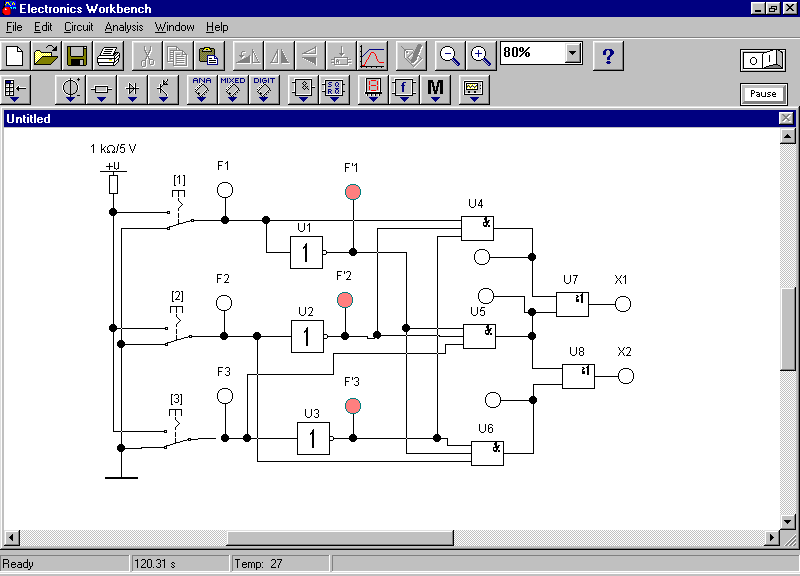

Рисунок 2.2 - Схема шифратора

7. Набрати схему демультиплексора (рисунок 2.3).

8. Встановити значення вхідних сигналів .

9. Записати показання індикаторів в таблицю 2.3 (стовбці Е).

Таблиця 2.3 – Результати досліджень

А1	А0	D	Х3		Х2		Х1		Х0
			Р	Е	Р	Е	Р	Е	Р	Е
0	0	1
0	1	1
1	0	1
1	1	1

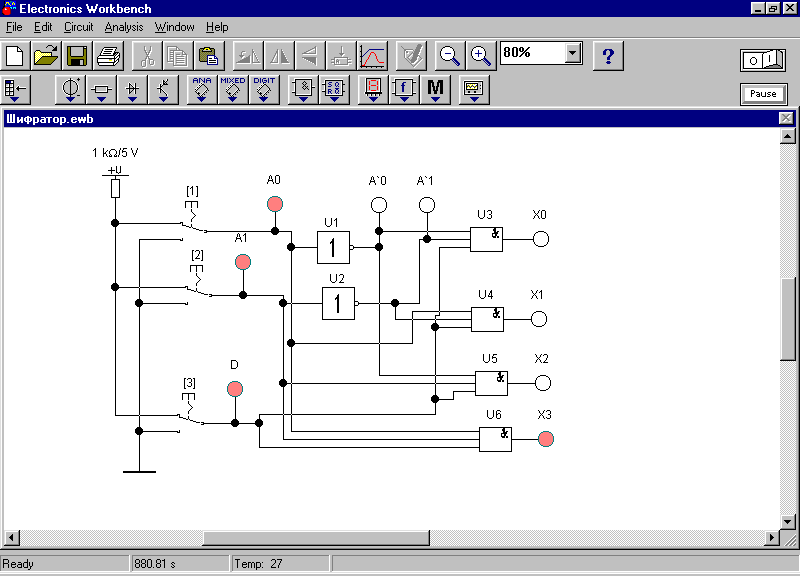

Рисунок 2.3 - Схема демультиплексора

10. Набрати схему мультиплексора (рисунок 2.4).

11. Встановити значення вхідних сигналів.

12. Записати показання індикаторів в таблицю 2.4 (стовбці Е).

Таблиця 2.4 – Результати досліджень

А1	А0	Х3	Х2	Х1	Х0	Виходи мікросхем
						U3		U4		U5		U6		D (U7)
						Р	Е	Р	Е	Р	Е	Р	Е	Р	Е
0	0	1	0	0	1
0	1	0	0	1	1
1	0	0	1	1	0
1	1	1	1	0	0

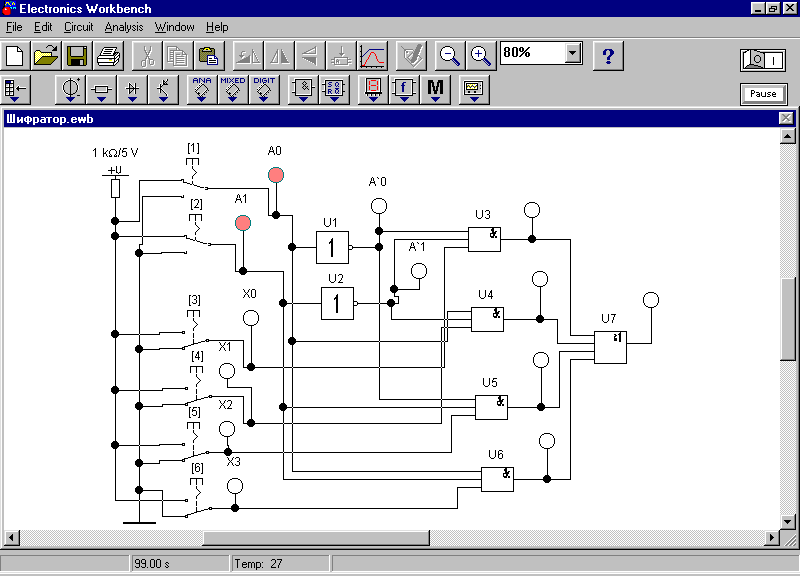

Рисунок 2.4 - Схема мультиплексора
