8. Сравнение одноконтурных и двухконтурных схем аэс с водным теплоносителем.
Если теплоноситель и рабочее тело - одно и то же вещество (вода), то АЭС имеет один контур, по которому оно движется, если нет, то 2 или более контуров.
О
дноконтурная
схема проще двухконтурной, имеет
меньше оборудования, а значит меньше
будут затраты на прокачку, в этой схеме
меньше давление в реакторе, а значит
проще изготовить и обеспечить герметичность
всех аппаратов. КПД АЭС для
обеих схем при работе на насыщенном
паре одинаков (~33 %), однако в
одноконтурной схеме есть возможность
получить перегретый пар и существенно
(до 40 %) повысить КПД. В двухконтурной
схеме его можно довести максимум до
34,5 % при прямоточных ПГ. В одноконтурной
схеме нет также необходимости в
специальном компенсаторе объёма.

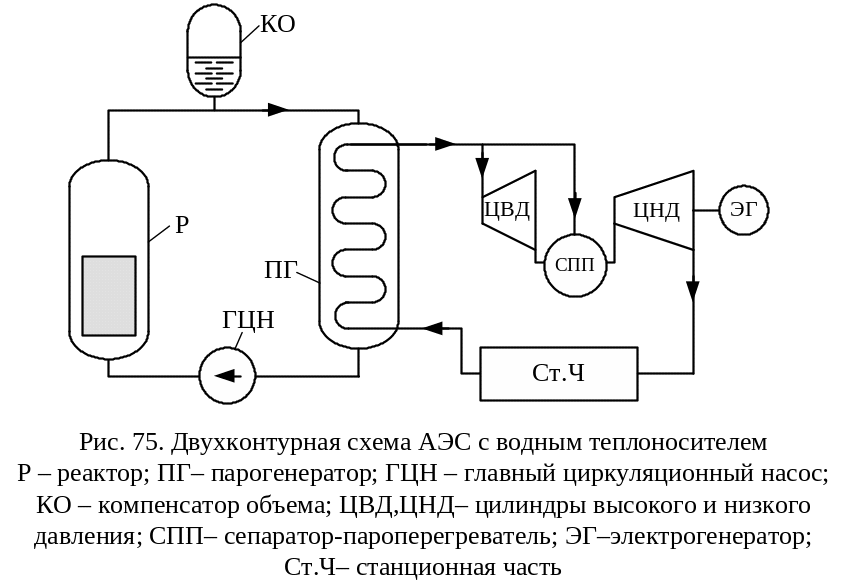

С
другой стороны в двухконтурной схеме
более простой и компактный реактор,
т.к. вода лучше отводит теплоту, у нее
больше величина qкр, вода
лучше замедляет нейтроны. Как уже
разбиралось ранее, объёмная плотность
тепловыделения у реактора ВВРД в 2 раза
больше, чем у ВВРК и в 25 раз больше, чем
у ВГРК. У такого реактора нет сепарационных
устройств. В двухконтурной схеме
отсутствует радиоактивность во втором
контуре, а в одноконтурной всё оборудование
работает на радиоактивном паре. Это
облегчает устройство биологической
защиты, ремонт и обслуживание двухконтурных
схем.
Двухконтурная схема является саморегулируемой, т.е. с ростом мощности турбины самопроизвольно растёт мощность реактора. Это можно подтвердить следующей цепочкой рассуждений. С ростом потребной мощности турбины её регулирующие клапаны открываются, увеличивая отбор пара из парогенератора, что возможно (пока ещё мощность реактора не изменилась) только за счет уменьшения давления в парогенераторе и испарения за счёт этого части воды. С ростом расхода пара увеличивается теплосъём в ПГ и снижается температура теплоносителя на входе в реактор и, соответственно, средняя температура теплоносителя в реакторе. Так как величина αt для реактора ВВРД отрицательна, то реактивность становится положительной и мощность реактора увеличивается.
В одноконтурной схеме картина обратная, т.е. с ростом мощности турбины мощность реактора самопроизвольно уменьшается. При увеличении мощности турбины и росте расхода пара (а значит снижении его давления) в реакторе увеличивается среднее значение паросодержания х. А так как для кипящих реакторов величина αx должна быть отрицательной, то реактивность становится отрицательной и мощность реактора уменьшается. Таким образом, при росте мощности турбины в схемах с реактором ВВРД мощность будет расти (вследствие отрицательного температурного коэффициента реактивности), а в схемах с ВВРК и ВГРК мощность будет падать (вследствие отрицательного парового коэффициента реактивности). Это ведёт к усложнению системы регулирования мощности для одноконтурной схемы, тем более, что там возмущения от турбины к реактору передаются быстрее, чем в двухконтурных схемах.
По совокупности всех свойств в последнее время предпочтение отдаётся двухконтурным схемам.
