3. Санитарно-защитные зоны

Санитарно-защитные зоны (СЗЗ) - это территории, опоясывающие промышленные предприятия и служащие для защиты селитебных частей города. При проектировании санитарно-защитнои зоны учиты­ваются размеры зоны загрязнения промышленных предприятий и разрывы от источников производствен­ных выбросов в атмосферу. Зоной загрязнения считается территория вокруг источника загрязнения, в пределах которой приземной слой атмосферы загрязнён вредными веществами, содержащимися в произ­водственных выбросах в концентрациях, превышающих допустимые нормы. Часть этой зоны загрязне­ния, расположенная между границей предприятия и границей селитьбы, является санитарно-защитнои зоной. Ширина зоны исчисляется от места выделения вредных веществ (рис. 4).

Рис. 4. Схема размещения защитных насаждений в санитарно-защитаых зонах (по Пряхину) промышленных предприятий. Показаны «ветровые каналы» проветривания промплощадок в зависимости от направления преобладающих ветров в течение года: а - при постоянном одностороннем направлении ветра; б - при резко противоположных направлениях ветра; в ~ при отсутствии чётко выраженных направлений ветра; 1 - селитебные территории; 2 - промплощадка с то­чечным выбросом; 3 - насаждения; 4 - направление преобладающих ветров; 5 - подъездные пути

Для предприятий различных классов вредности установлена следующая ширина санитарно-защитнои зоны (в соответствии с действующими санитарными нормами СН 245-71):

I класса вредности - 1000 м;

II касса вредности - 500 м;

3. класса вредности - 300 м;

4. класса вредности - 100 м;

5. класса (безвредные) - 50 м и менее.

Размеры СЗЗ для промышленных районов, узлов и крупных предприятий, оказывающих осо­бо неблагоприятное влияние на среду, определяются специальными расчётами. Используют «Указа­ния по расчету рассеивания в атмосфере вредных веществ, содержащихся в выбросах предприятий» (СН 369-74) и «Методические руководства по определению размеров санитарно-защитных зон и ве­личин предельно допустимых выбросов (ПДВ) путем расчёта рассеивания в атмосфере вредных ве­ществ, содержащихся в выбросах предприятий».

Опытом проектирования разработаны примеры зонирования территории санитарно-защитных зон.

Территория СЗЗ должна включать:

озеленённые пространства, не менее 40...60 % ширины зоны;

автодороги, тротуары, велосипедные дорожки- 10...30 %;

застройку, прокладку инженерных коммуникаций - 30...50 %.

Минимальная площадь озеленения санитарно-защитных зон принимается в зависимости от их ширины.

При ширине зоны в 300 м озеленённые территории должны составлять не менее 60 %.

При ширине зоны свыше 300 м и до 1000 м - 50 %.

При ширине зоны свыше 1000 м и до 3000 м - 40 %.

В санитарно - защитной зоне не допускается размещение жилых зданий, детских и дошколь­ных учреждений, общеобразовательных школ, лечебно-профилактических и оздоровительных учре­ждений, стадионов и спортивных площадок, садов и парков (рис 5).

Рис. 5. Теоретические схемы озеленения территорий санитарно-защитных зон промышленных предприятий: А -V класса вредности, Б — IV - III классы вредности; В, Г - II - I классы вредности; 1 - селитебная террито­рия; 2 - предзаводская территория с автомобильными дорогами, паркингами, административно-служебными, научно-техническими, торговыми, зданиями здравоохранения и др.; 3 -территория промышленного предприятия; 4 — защитные насаждения (деревья и кустарники); 5 - автодороги, велосипедные дорожки, гаражи, торговые точки и др.; 6 - сети инженерных коммуникаций; 7 - безвредные предприятия; 8 - лесные питомники, технические культуры; 9 - транзитные автомагистрали, развязки дорог в разных уровнях, стоянки, вертолётные площадки

На территориях СЗЗ вокруг предприятий V класса вредности разрешается размещать завод­ские административные, бытовые и общественные здания, улицы, стоянки общественного и индиви­дуального транспорта. Озеленённые территории, как правило, решаются как бульварные полосы и носят декоративный характер.

На территории СЗЗ вокруг предприятий IV и III классов вредности допускается размещать то же, что и на территориях СЗЗ V класса. Входы на территорию оформляются специальной древесно-кустарниковой защитной полосой (рис.6).

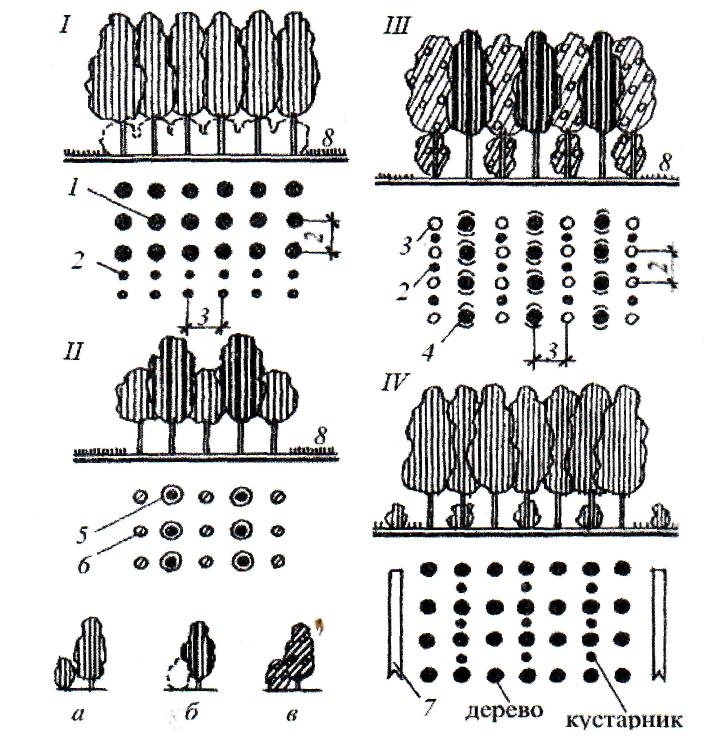

Рис. 6. Размещение и конструкции насаждений в санитарно-защитных зонах вокруг промышленных предприятий, ширина зон 800... 1000 м:

I- полоса продуваемой конструкции из деревьев и кустарников, II- полоса продуваемой конструкции с древесно-теневым типом растений, III- полоса продуваемой конструкции с растениями с ажурной кроной, IV— полоса с деревьями и кустарниками; 1,4- ведущая порода; 2, 3 - опушка из кустарников различных пород; 5, б — деревья с ажурной конструкцией кроны; 7 - живая изгородь из кустарника; 8 - травянистый покров а, б, в- профили конструкции полос

На территориях СЗЗ вокруг предприятий II и I классов вредности допускается строительство безвредных промышленных предприятий, прокладка сетей инженерных коммуникаций, автобазы и т. п.

Защитные древесно-кустарниковые насаждения создаются у селитебной территории, между промышленными предприятиями и должны занимать площадь не менее 40 % ширины зоны.

Размещение элементов озеленения территорий санитарно-защитных зон осуществляется с учётом характера производственных вредностей, а также местных природно-климатических и топо­графических условий. Поэтому планировка, конструкция и ассортимент защитных древесно-кустарниковых полос решаются с учётом их назначения.

Для поглощения и отражения шума создаётся высокая из деревьев и кустарников полоса с по­перечным сечением в виде трапеции. Для защиты от пыли - высокая полоса прямоугольного попе­речного сечения, из плотных посадок деревьев и кустарников.

Количество полос в санитарно-защитной зоне зависит от класса вредности предприятия. На промышленных предприятиях, сильно загрязняющих окружающую среду газами, ширина санитарно-защитной зоны определяется расчётом и составляет в среднем 3...5 км и более, а древесно-кустарниковые насаждения занимают соответственно 1...2 км и более. Полосы деревьев и кустарни­ков чередуются с полосами травянистого покрова из устойчивых видов трав. Принципы планировки, конструкция и оптимальные параметры основных элементов защитных полос определяются в зави­симости от химического состава и количества вредных газов, особенностей их распространения и движения в атмосфере.

Основные требования к композиции защитных полос характеризуются следующими положениями:

• живописностью свободных очертаний и членений;

• исключением прямолинейности, однообразия и монотонности путём создания зрительных контрастов;

• повышением красочности насаждений на отдельных участках полосы и вдоль опушек.

Проект благоустройства территорий и выбор зелёных насаждений на территории СЗЗ состав­ляется в соответствии с установленными требованиями. При проектировании благоустройства терри­тории СЗЗ предусматривается сохранение существующих насаждений (табл. 5).

Таблица 5 - Принципы ландшафтной организации территорий СЗЗ и конструирования защитных полос насаждений

Характеристика территорий СЗЗ		Характер выделяемых промышленными предприятиями вредностей:
		лёгкие и средние газы (близкие к весу воздуха) и аэрозоли в виде дыма (до 1 мкм)		тяжёлые газы (более чем в 2 раза тяже­лее воздуха), аэрозоли в виде тумана и пыль (более 1 мкм)
Назначение территории СЗЗ		увеличить турбулентность воздуха, способствовать наибольшему рассеи­ванию вредностей, улучшению гигие­нических и эстетических условий		способствовать задержанию оседаю­щих вредностей, препятствовать даль­нейшему их распространению на сели­тебную территорию, улучшить гигие­нические условия и эстетически фор­мировать окружающую среду
Планировка и озеленение территории СЗЗ
планировка полос насаждений		полосы увязываются с ландшафтом местности
расстояние между полосами		10 Я (высоты насаждений) 5 Н (высоты насаждений)
размещение полос по от­ношению к направлению господствующих ветров		полоса насаждений размещается перпендикулярно или под углом до 30...45° к направлению господствующих ветров
Расстояние от крайней защитной полосы насаждений:
до производственных зданий:		8...10Я
до жилой территории:		5Я
использование территории между полосами насаждений		для низкорослых сельскохозяйственных или технических культур (по согласованию с органами санитарной службы), дорог и элементов технического оборудования
Конструкция и оптимальные параметры защитных полос насаждений:
конструкция полосы насаждений:		плотная, непродуваемая		ажурная, с ажурностью около 35%
поперечное сечение полосы насаждений:		прямоугольное		треугольное
Высота растений из высоких деревьев:
ширина полосы насаждений		22-25 м, 5-6 рядов деревьев и 2 ряда кустарников		26-32 м, 5-8 рядов деревьев и 2 ряда кустарников
расстояние в рядах деревьев, м		1...3		4...12
расстояние в рядах кустарников, м		1		2...3
Требования к ассортименту деревьев и кустарников:
основные свойства деревь­ев и кустарников, опреде­ляющие их применение	плотная крона, быстрый рост и газоус­тойчивость		ажурная крона, быстрый рост и газоус­тойчивость видов растений
принцип подбора	доминирующими в насаждениях долж­ны быть местные виды деревьев и кус­тарников с ограниченным применени­ем неместных пород		применяются лесные и нелесные мест­ные виды деревьев
Требования к составу, структуре и размещению деревьев и кустарников:
в поперечном сечении полосы	один или несколько видов деревьев и кустарников одинаковой высоты, близ­ких по экологическим свойствам		несколько видов деревьев и кустарни­ков различной высоты, близких по эко­логическим свойствам
на протяжении всей полосы	виды деревьев и кустарников подби­раются с учётом разновидности эколо­гических условий		виды деревьев и кустарников подби­раются с учётом экологических осо­бенностей, в продольном направлении в ряду создаются большие или мень­шие участки с деревьями одного вида
компоновка деревьев и кустарников	в полосе деревья одного вида состав­ляют сплошные участки, между ними могут устраиваться переходы из сме­шанного состава видов растений		при компоновке деревьев следует до­биваться единства колорита и фактуры

Задание (пример)

Составить проект озеленения санитарной зоны промпредприятия и др. с учетом их породного состава, декоративности, устойчивости к антропогенным нагрузкам. (Презентация и доклад)

ОАО «Электровыпрямитель»

Т ерритория площадки № 1 расположена в центральной части города Саранска и ограничена с западной стороны территорией приборостроительного завода, с северной – территорией экскаваторного завода, с юга – промплощадкой № 2, с восточной – территорией республиканской больницы. Площадка № 2 расположена с южной стороны площадки № 1 и ограничена с востока и юга жилым районом, с запада – промкомбинатом, с севера – территорией площадки № 1. (Рисунок 1). Площадка № 3 расположена в северной части г. Саранска и ограничена с юга базой "Мордовпромстрой", с запада – Ромодановским шоссе, с севера и востока – зеленой зоной (Рисунок 2). Предприятие располагает ССЗ размером 50 м.

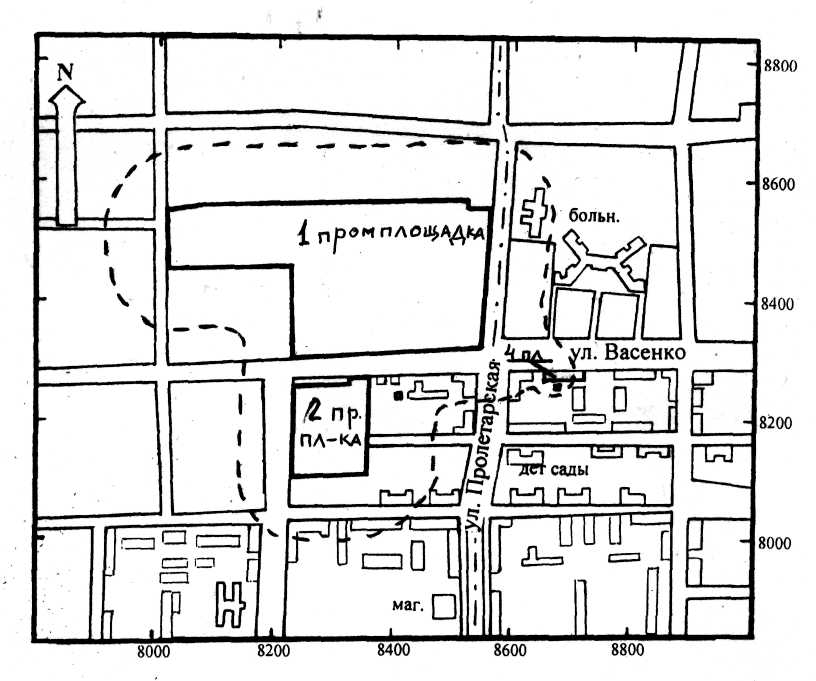

Рис. 1 Ситуационная план-схема района размещения промплощадок I, II, IV

Рис. 2 – Ситуационная карта-схема района размещения промплощадки III

Обозначьте места закладки цветников, газонов, зеленых насаждений, а также живых изгородей из кустарников. Подберите для каждого элемента озеленения подходящие виды лесонасаждений (куртина, группа, одиночное дерево, аллея, бордюр, живая изгородь). В масштабе 1 : 200 нанесите условными знаками на чертеж проектируемые элементы озеленения. Проставьте расстояния между посадочными ямами в рядовых посадках, размеры траншей под бордюры и живые изгороди.

В результате вы получите рабочий чертеж-план озеленения - участка, который можно перенести в натуру и осуществить озе­ленение и благоустройство территории при жилом или админист­ративном здании.

Составьте посадочную ведомость по прилагаемой форме (табл. 1). В ней необходимо дать точное родовое и видовое название всех растений, проектируемых к посадке, их количество, площадь посадочных ям (траншей), а также площадь цветников и газонов.

Таблица 1 - Посадочная ведомость

Элемент озеленения	Название растений	Количество, шт.	Размер посадочной ямы, м	Площадь посадки, м2	Площадь цветника, м2	Площадь газона, м2	Примечание

План-чертеж озеленения участка, расчеты и посадочная ведомость составляют проект озеленения. К проекту составьте пояснительную записку, в которой укажите цель проектирования, дайте характеристику объекта озеленения и технологию осуще­ствления проекта.

Контрольные вопросы для самопроверки:

1. Назвать классы территорий промышленного назначения. 2

2. Характеристика территорий в зависимости от класса вредности предприятия.

3. Что предусматривает архитектурно-планировочное решение территории промышленного предприятия?

4. Какие зоны выделяются при проектировании территории промышленного предприятия?

5. Пере­числите элементы благоустройства, рекомендуемые на территории промышленного предприятия.

6. Принципы композиции зелёных насаждений на территории промышленного предприятия.

7. Размеры санитарно-защитных зон вокруг промышленных предприятий в зависимости от класса вредности.

8. Благоустройство и озеленение санитарно-защитных зон.
