2.2. Расчет входного каскада

Расчет входного каскада будем производить аналогично выходному, за исключением того, что на входе мы будем использовать полевые транзисторы

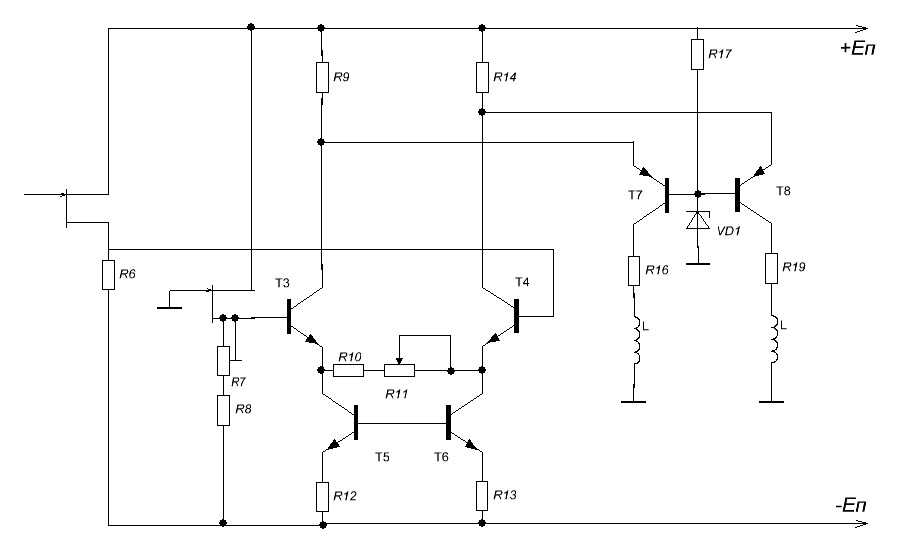

Рис. 3

1) Расчет напряжения источника питания выходного каскада:

Источник мы оставляем тот же что и в пункте 1.1

2) Частотные искажения каскада:

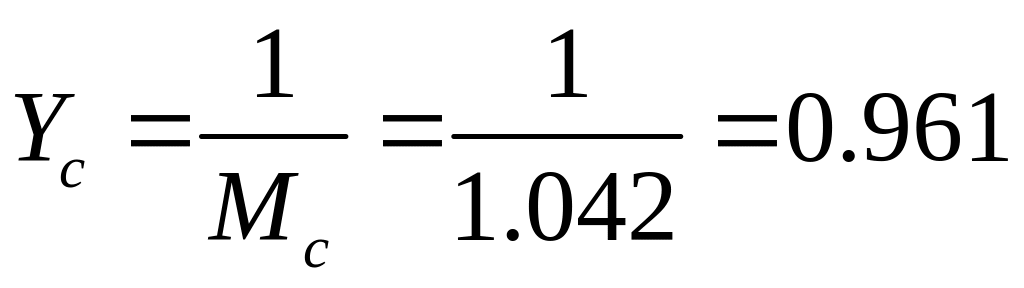

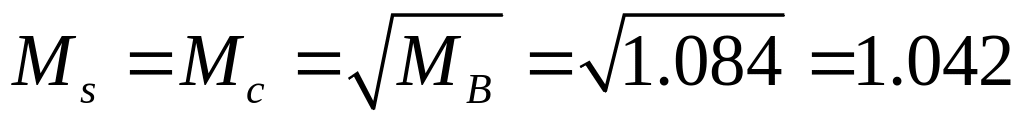

3) Полагая, что искажения входной и выходной цепей каскодного ДУ одинаковы, определяем их величину:

4) По семейству обобщенных характеристик для

найдем значение обобщенной частоты , задавшись коэффициентом коррекции ,

5) Вычислим полную емкость , нагружающую выходной каскад.

Данной емкостью будет являться входная емкость выходного каскада

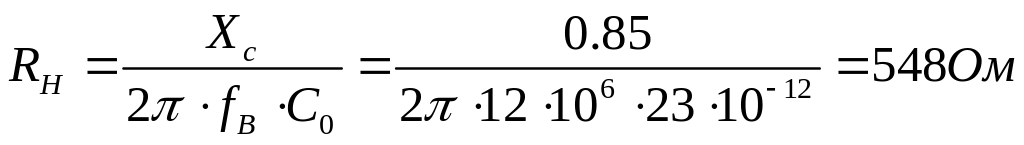

6) Сопротивление нагрузки каскада(R17, R19):

Стандартное ближайшее сопротивление 560 Ом.

Индуктивность корректирующей катушки:

7) Необходимый размах коллекторного тока каждого плеча ДУ:

Выходным напряжением будет входное на выходном каскаде

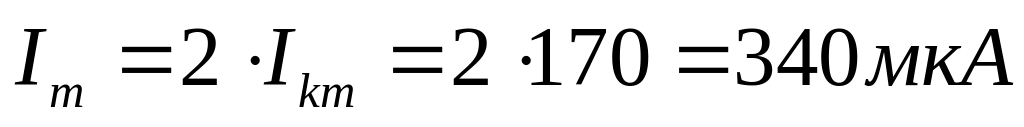

8) Максимальный ток генератора стабильного тока

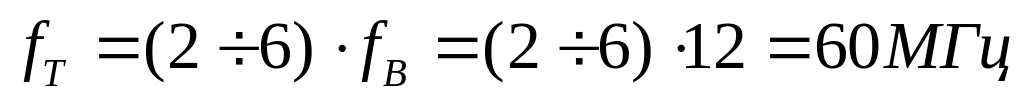

9) Требуемая граничная частота выходных транзисторов каскодной схемы ДУ (VT7,VT8):

10) По вычисленным значениям и выбираем транзисторы (VT7,VT8):

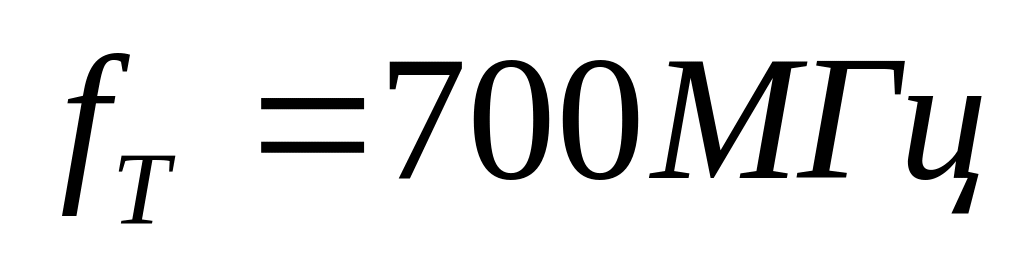

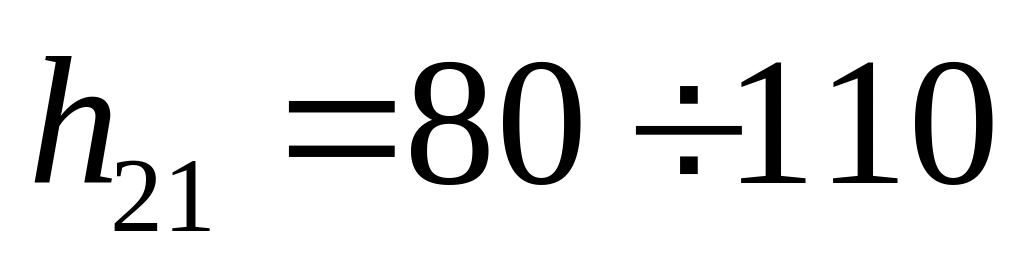

2Т3102(p-n-p) со следующими параметрами:

11) Требуемая граничная частота в схеме с ОЭ (VT3,VT4):

С учетом необходимого максимального тока коллектора

Выбираем транзисторы:

2Т162 (n-p-n) со следующими параметрами:

12) Выбираем входные полевые транзисторы(VT1,VT2):

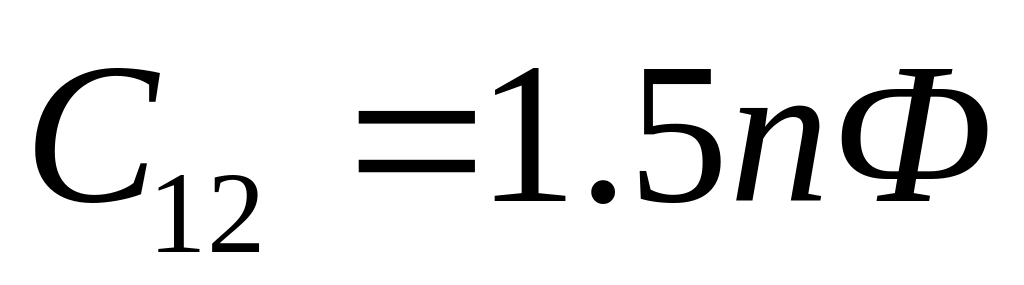

КП307Г (с p-n переходом и каналом n-типа) со следующими параметрами:

13) Расчет входного каскада на полевых транзисторах:

Задаем ток стока , при этом напряжение затвор-исток должно быть равно

Крутизна в рабочей точке:

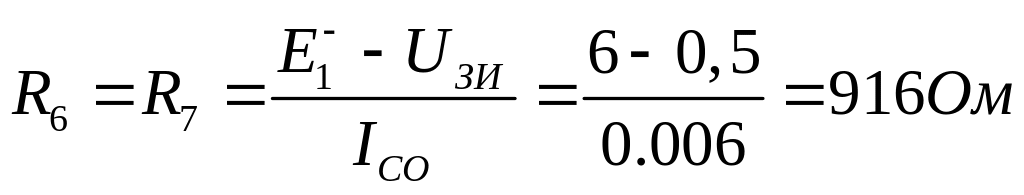

Определение токозадающего резистора:

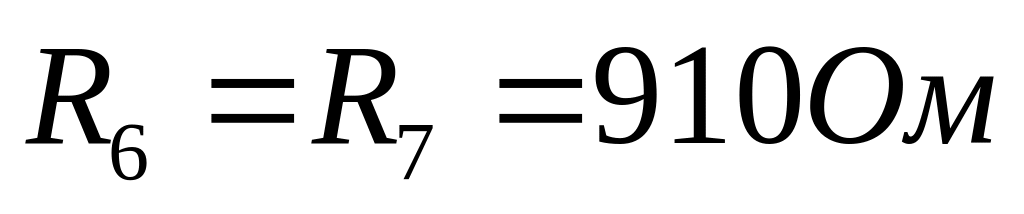

Стандартное ближайшее сопротивление 910 Ом.

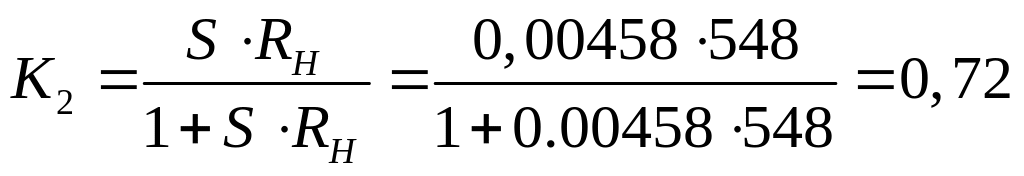

14) Расчет коэффициента усиления истокового повторителя:

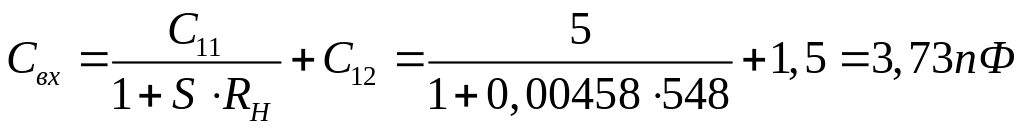

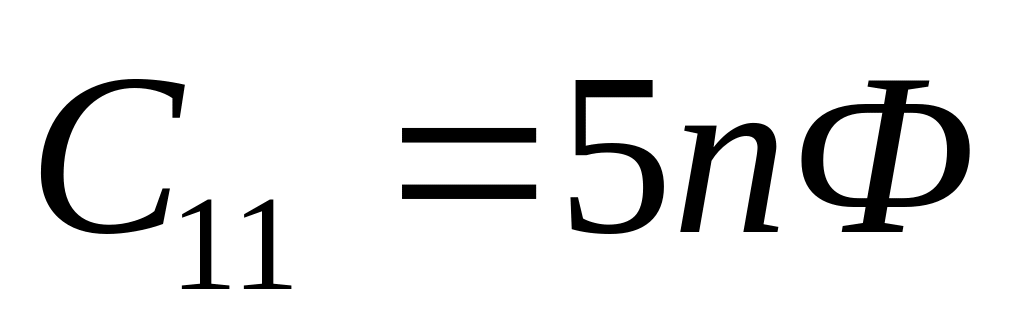

Определение входной емкости каскада:

15) Выходное сопротивление каскадов с ОК:

16) Вычислим крутизну транзисторов с ОЭ:

17) Коэффициент усиления плеча ДУ:

18) Входная емкость плеча каскодной схемы:

19) Сопротивление эквивалентного генератора входной цепи каскодной схемы:

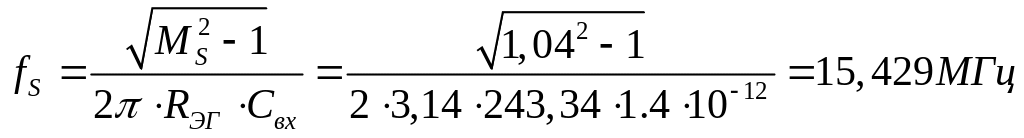

20) Определим граничную частоту крутизны плеча каскодной схемы ДУ:

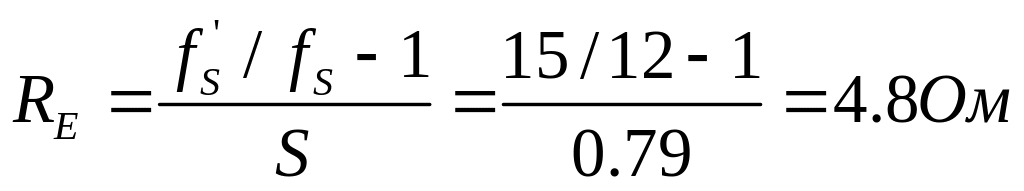

21) Рассчитаем необходимую величину резистора ОС , при которой значение :

Стандартное ближайшее значение в ряду

В рассчитываемой схеме стоит

22) Коэффициент усиления плеча с учетом ОС:

23) Полный Коэффициент усиления:

24) Расчет каскада по постоянному току:

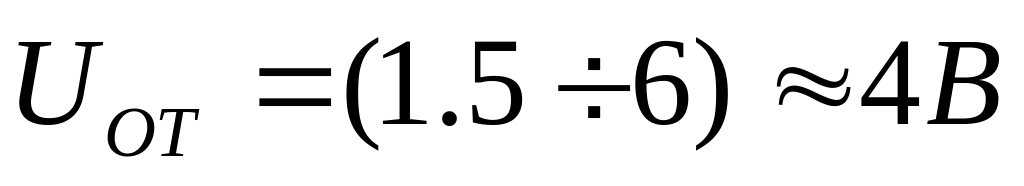

а) Задаемся величиной потенциала базы выходных транзисторов , тогда потенциал коллекторов транзисторов с ОЭ равен

б) Выбираем напряжение низковольтных источников

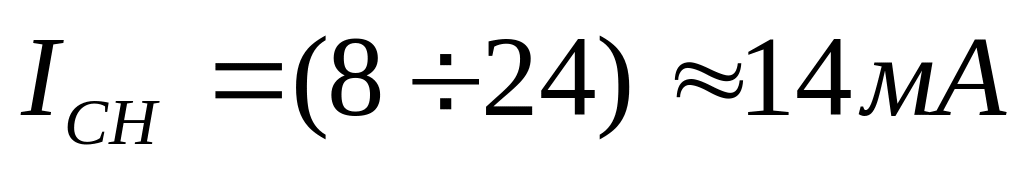

в) Потенциал базы задаем с помощью стабилитрона КС156 с напряжением стабилизации и минимальным током стабилизации . Номинал резистора будет равен:

Стандартное ближайшее значение в ряду

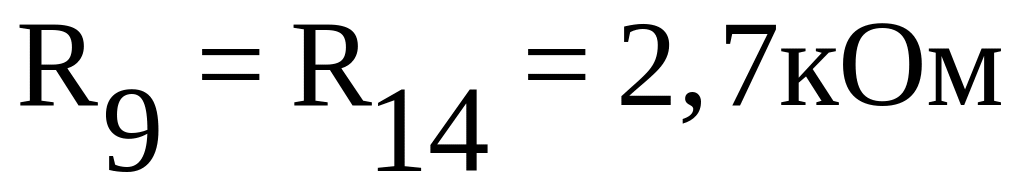

г)

Стандартное ближайшее значение в ряду

д) Расчет генератора стабильного тока

Возьмем транзисторы 2Т610 (VT5, VT6)

Зададим ток и напряжение через R12,13: I2=1мА, Io/2=3мА,

R15,18=(I2*R2)/(Io/2)=300 Ом

R16,19=(Eп-U2-Uбэ)/I2=3.6 кОм
