Министерство образования и науки РФ
Агентство по образованию РФ
Государственное образовательное учреждение
Высшего профессионального образования
Рязанский Государственный Радиотехнический Университет
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
К курсовой работе по дисциплине «Сх АЭУ»
Усилитель вертикального отклонения луча осцилографа
Выполнил ст. гр.912
Ткачев
Руководитель работы:
Духанин Н. Г.
Рязань 2012
Содержание:
Задание на курсовую работу 3
1. Введение 4
2. Эскизный расчет усилителя 5
Разработка электрической принципиальной схемы усилителя 6
Заключение 20
Библиографический список 21
Приложение-Перечень элементов 22
Схема электрическая принципиальная 23
Введение
По техническому заданию требуется рассчитать усилитель вертикального отклонения оссцилографа, нагрузкой которого являются пластины вертикального отклонения электронно-лучевых трубок. При заданных значениях емкости пластин, выходного напряжения, допустимых частотных искажениях и верхней граничной частоте. Так же необходимо обеспечить необходимую плавную и ступенчатую регулировки.
1. Эскизный расчет усилителя
Результатом эскизного расчета является схема проектируемого усилителя в первом приближении.

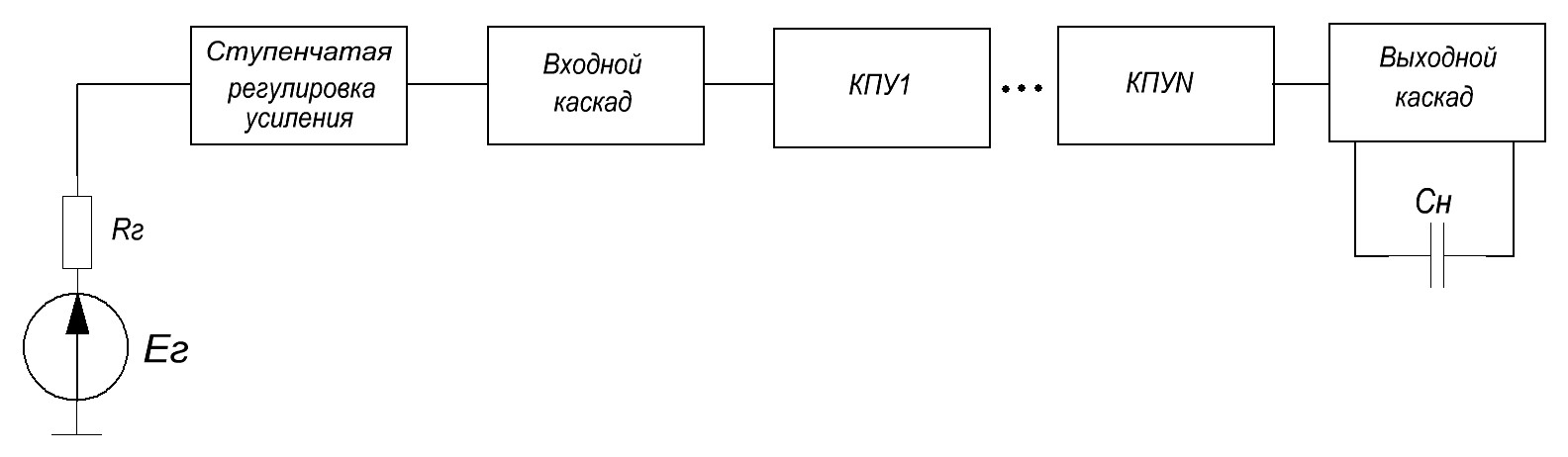

Рис. 1
Входной аттенюатор – делитель напряжения, предназначенный для дискретного изменения масштаба (коэффициента отклонения) по вертикали на экране ЭЛТ. Основное требование к аттенюатору: обеспечение заданного коэффициента деления входного напряжения с требуемой точностью в полосе пропускания УВО.
Входной каскад является согласующим, служит трансформатором сопротивления и должен обеспечивать высокое входное сопротивление и малую входную емкость в любом положении аттенюатора, низкое выходное сопротивление каскада, широкую собственную полосу пропускания.
Оконечный каскад УВО нагружен на вертикально-отклоняющие пластины ЭЛТ. Его коэффициент усиления задают максимально возможным для исключения режима большого сигнала предоконечного каскада. Требования к ОК предъявляются противоречивые: он должен обеспечивать широкую полосу и большую амплитуду импульсов на емкостной нагрузке.
Определим примерное число усилительных каскадов
,
К=(20 – 30)
Примерное число каскадов N=2
