3 30 0.Понятие проектирования. Стадии и этапы проектирования. Содержание работ на различных стадиях.
Проектирование – это процесс создания описания, необходимого для построения в заданных условиях еще не существующего объекта (процесса или алгоритма), который выполняется последовательным преобразованием первичного описания, оптимизацией заданных характеристик объекта, устранением некорректности первичного описания, последовательным представлением описаний детализируемого объекта на различных этапах процесса проектирования.
Проект – результат проектирования, а проектирование – процесс.
Автоматизированное проектирование – процесс составления описания на основе компьютера (интерактив – диалог человека с компьютером или программой).
Автоматическое проектирование – процесс составления описания без участия человека с использованием компьютера (средств автоматизации). Здесь задаются только исходные параметры, затем компьютер выдает комплект рабочих чертежей. Это применяется для проектирования, например, трубы. Коттедж проектировать с помощью автоматического проектирования нельзя.
Автоматическое проектирование желательнее, но описать процесс очень сложно. Диалог проектирования помогает решить многие задачи.
Стадии и этапы проектирования

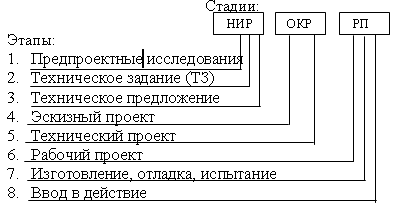

Процесс проектирования делится на 3 стадии (НИР – научно-исследовательские работы, ОКР – опытно-конструкторские работы, РП – рабочее проектирование) и 8 этапов:
1
-2
относят к внешнему проектированию, 3-8
– к внутреннему.
I. НИР (научно-исследовательские работы) – поиск новых принципов функционирования, новых структур, физических процессов, элементной базы.
Предпроектные исследования – анализ литературных источников, существующих решений, оценка их применимости. Поиск новых рациональных принципов. Улучшение рабочих характеристик. Возможность использования новых базовых элементов, новых технических средств. Патентные исследования. Вопрос: нужно ли изделие, каким принципиально оно должно быть?
Техническое задание (ТЗ) – содержит назначение и область применения изделия, технические требования, обоснованные критерии оцени эффективности, условия эксплуатации. Задаются основные технические характеристики. Желательно указать производственную базу, объем планируемой продукции, время изготовления, лимитную цену и т.д. Как правило, составляет исполнитель на основании технических требований заказчика.
Техническое предложение – обоснование принципиальной возможности создания изделия с заданными по ТЗ характеристиками, выбор и обоснование оптимального варианта. На выходе – общая структурная схема из основных узлов и блоков, определяющая порядок их взаимодействия на основе анализа алгоритмов.
II. ОКР (опытно-конструкторские работы) – детальная конструкторская проработка изделия.
Эскизное проектирование – этап, на котором принимаются принципиальные, схемные и конструктивные решения. Испытание, расчет и проверка рабочих режимов.
Техническое проектирование – детальная проработка схемных и конструкторских решений на все элементы, узлы и блоки. Полное и окончательное представление об изделии.
III. РП (рабочее проектирование) – окончательная корректировка схемных, конструкторских, технологических решений, испытания.
Рабочий проект – полная детализация конструкций в чертежах, спецификации элементов, пояснительные записки. Процесс итеративный:
Изготовление, отладка, испытания – изготовление компонентов, монтаж, наладка, испытание. Подготовка организации к вводу изделия в действие.
Ввод в действие – опытное функционирование, приемочные испытания.
