Краткая характеристика и методика выполнения работы на лазерной установке lrs-50

Лазерная обработка, в частности сварка, позволяет существенно упростить операции по соединению малоразмерных металлических деталей и повысить их качество. Высокая эффективность использования лазерной сварки достигается также исключением необходимости проведения многих промежуточных и финишных операций.

Благодаря широким технологическим возможностям в сочетании с автономномностью системы охлаждения, питанием от сети 220В и легкостью перемещения установка LRS-50 находит применение в условиях дефицита производственных площадей, характерного для небольших лабораторий, производственных участков и мастерских, например при изготовлении зубных протезов, производстве и ремонте ювелирных изделий и очковых оправ. В приборостроении установка в режиме шовной сварки может применяться для герметизации корпусов и приборов, а в инструментальном производстве для устранения дефектов пресс-форм и штампов, возникших при их эксплуатации, методом лазерной наплавки.

Внешний вид установки LRS-50

При работе на установке оператор удерживает изделие в руках и с помощью стереомикроскопа с высокой точностью выполняет сварку. Совмещение перекрестья координатной сетки микроскопа с осью луча лазера  делает простым и удобным точное наведение луча на место сварки.

Импульсное воздействие сфокусированного лазерного излучения мгновенно нагревает и расплавляет металл в строго определенной точке. Скорость протекания этого процесса, локальность теплового воздействия и точность позиционирования лазерного луча делают возможным выполнение сварочных работ исключительно высокого качества без малейших нарушений геометрии самых тонких частей конструкции, а также в непосредственной близости к элементам, чувствительным к повышению температуры.

Установка LRS-50 оснащена системой управления формой импульса излучения лазера. Это позволяет значительно расширить функциональные возможности установки при работе с трудно свариваемыми металлами и сплавами. Система может хранить в памяти пять режимов, наиболее предпочтительных с точки зрения оператора для работы с различными материалами. Существует возможность создания собственных форм импульсов излучения.

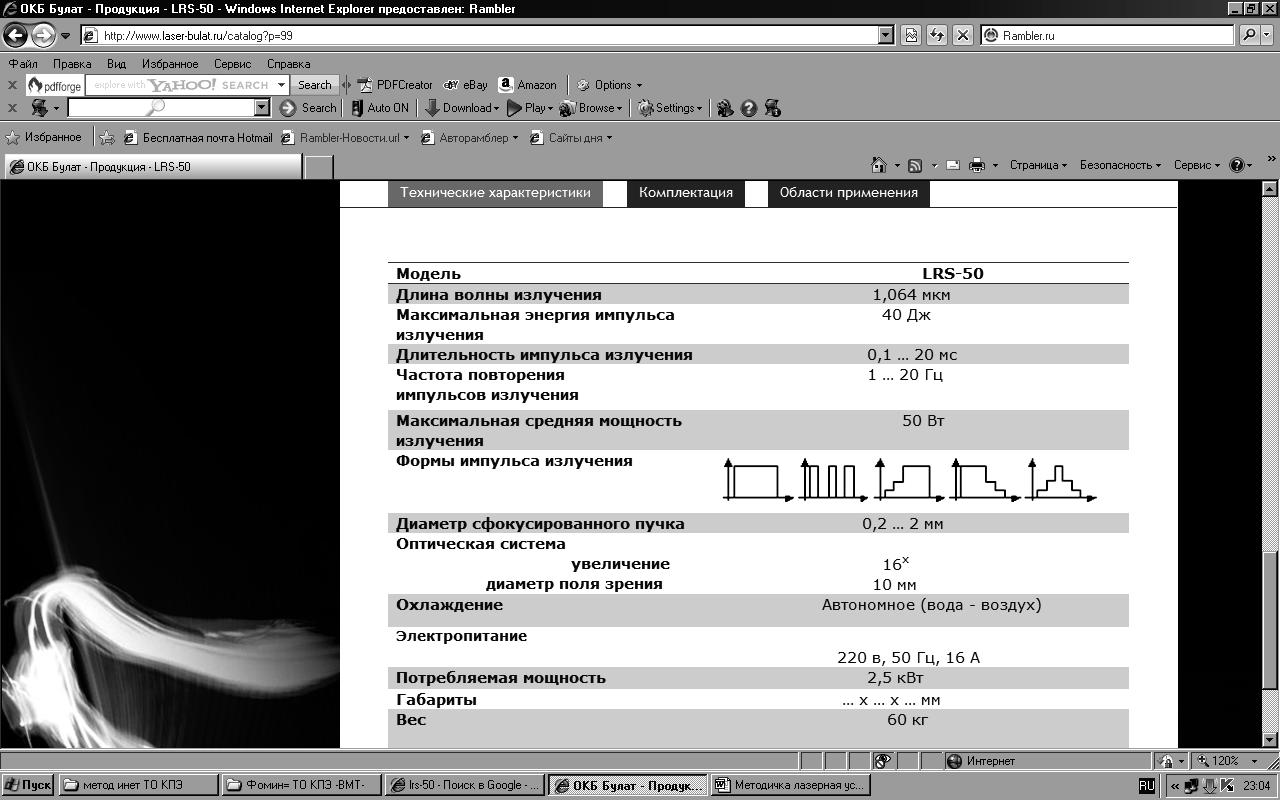

Характеристики установки lrs-50

Базовый состав установки:

1. Лазер;

2. Источник питания с автономной системой охлаждения;

3. Несущая конструкция установки;

4. Микропроцессорная система управления;

5. Встроенная система подсветки;

6. Сварочная камера с окном;

7. Освещение сварочной камеры;

8. Контрольно-фокусирующая оптическая система с объективом F=100 мм;

9. Двухступенчатая система защиты глаз оператора;

10. Оптическая система регулировки размера пятна излучения;

11. Педаль пуска лазера;

12. Устройство контроля подачи защитного газа;



Техническая документация при поставке:

1. Техническая документация и инструкция по эксплуатации;

2. Паспорт.



Модификации и дополнительные опции:

1. Объектив с фокусным расстоянием f′ =50 мм с  возможностью перемещения точки фокуса (z -координата);

2. Объектив с фокусным расстоянием f′ =200 мм;

3. Объектив с фокусным расстоянием f′ =200 мм с  возможностью перемещения точки фокуса (z -координата);

4. Система видеонаблюдения обрабатываемой поверхности;

5. Автоматизированные устройства перемещения детали:

• Малогабаритный координатный стол 80x80мм;

• Автоматизированный привод вращения;

• Автоматизированное устройство перемещения детали в вертикальной плоскости.
