Выпарные установки

Выпарные аппараты в гальванике, как правило, применяются для упаривания промывных вод при многоступенчатой (каскадной) промывке, а также воды из ванн улавливания. Использование вакуумных выпарных установок на очистных сооружениях позволяет вернуть в технологические процессы ценные компоненты и снизить либо полностью исключить сброс сточных вод, содержащих токсичные соединения тяжелых металлов: меди, цинка никеля, хрома, свинца и пр. При использовании данной технологии значительно сокращаются эксплуатационные затраты на очистку сточных вод. Концентрирование сточных вод с последующим выделением растворенных веществ используется для обессоливания сточных вод. Процесс состоит из двух стадий: концентрирования сточных вод  и выделения сухого остатка (кристаллизацией, сушкой, сжиганием в печах). Метод позволяет использовать как полученную обессоленную воду в основной технологии, так и выделенные твердые вещества - соли. Для концентрирования растворов в промышленности наиболее распространены выпарные установки: одноступенчатые и многоступенчатые с выпарными аппаратами различной конструкции. При производительности до 2 м3/ч сточной воды можно использовать выпарные аппараты с паровым нагревом и перемешиванием, кипение в них происходит в большом объеме. Они имеют следующие недостатки: небольшая производительность, низкий коэффициент теплопередачи, большая металлоемкость, а также необходимость периодических остановок для очистки поверхности нагрева от накипи. Для концентрирования средне и высокосоленых стоков перспективны аппараты с вынесенной поверхностью нагрева и принудительной циркуляцией при скорости потока 2—3 м/с. При таких условиях значительно уменьшается отложение солей на поверхности нагрева. В последнее время для организации оборотного водоснабжения на предприятиях получили распространение аппараты с вынесенной зоной испарения и естественной или принудительной циркуляцией. В этих аппаратах раствор подогревается в трубах, а испарение происходит вне поверхности нагрева. Для равномерного подвода пара к трубкам между корпусом и крайними трубками имеется кольцевое пространство. Дистиллят отводится из корпуса в корпус из нижней части греющей камеры. В сепараторе капли отделяются в ловушках с наклонными жалюзи. Для более глубокой очистки пара от солей в первых двух корпусах аппарата установлены барботажные тарелки. Могут быть использованы также пленочные выпарные аппараты: вертикально-трубчатые с нисходящей и восходящей пленками, горизонтально-трубчатые с растекающейся пленкой и роторные. http://www.kspr.ru/galv/2011-11-30-17-37-17.html

Гальванические стоки

Гальванические стоки могут быть очищены различными способами. Классификация способов очистки гальванических стоков зависит от выбранного критерия. Общепринятой считается классификация по способу очистки гальванических стоков: - механическая; - реагентная; - электрохимическая; - ионообменная; - мембранная и т.п.

Гальванические стоки, как правило, содержат не только механические, но и химические загрязнения. Поэтому механическая очистка гальванических стоков без какой-либо химической (или иной) очистки практически не используется.

Каждый из известных способов очистки гальванических стоков имеет свои преимущества и свои недостатки.

Гальванические стоки имеют в своем составе различные компоненты, удаление которых вызывает необходимость сочетать различные способы очистки.

Очистка гальванических стоков от ионов шестивалентного хрома и тяжелых металлов производится обычно реагентным или электрохимическим методами. Эти методы не позволяют очищать воду до необходимых требований по содержанию вредных компонентов, поэтому в сочетании с ними применяются другие методы.

Для сокращения количества гальванических стоков, подлежащих очистке на очистных сооружениях, используются системы локальной очистки гальванических стоков. Для локальной очистки используются ионообменные и мембранные методы. Гальванические стоки, прошедшие локальную очистку, используются повторно для промывки деталей.

Для локальной очистки гальванических стоков непосредственно около гальванических ванн и линий выпускаются установки ОВ-100 и ОВ-300.

Установки очистки гальванических стоков ОВ-100 и ОВ-300 предназначены для извлечения из промывных вод катионов металлов и анионов, обессоливания водопроводной воды.

Характеристики	ОВ-100	ОВ-300
Производительность, л/час:
номинальная	100	300
максимальная	150	600
Общее солесодержание в очищенной воде, мг/л не более	400	400
Удельная электропроводность очищенной воды, мкС/см	200	200
Габариты, мм	1660×300×1250	1660×350×1500

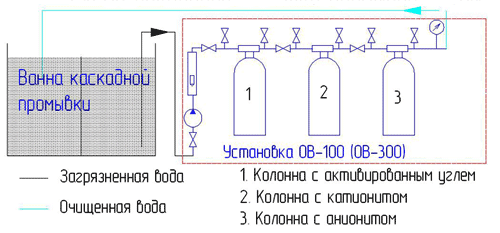

Схема локальной очистки гальванических стоков

Очистка общего стока гальванического производства осуществляется по технологической схеме.
