1.3.2. Выбор типа компрессоров

На компрессорных станциях устанавливают воздушные поршневые стационарные компрессоры общего назначения со ступенями давления в отдельных цилиндрах. В соответствии с ГОСТ 23680 – 79 эти компрессоры выполняют следующих типов:

ВУ – бескрейцкопфные с V-образным расположением цилиндров (рис. 1.4, а);

ВП – крейцкопфные с прямоугольным расположением цилиндров (рис. 1.4, б);

ВМ – крейцкопфные с горизонтальным оппозитным расположением цилиндров (рис. 1.4, в).

Эти типы компрессоров рекомендованы ГОСТ как наиболее компактные, экономичные и удобные в эксплуатации при двухступенчатом сжатии. Заложенный конструктивный принцип может быть распространён на компрессоры с количеством ступеней больше двух. При этом конструкции получаются многорядными.

Компрессоры типов ВУ и ВП с расположением осей цилиндров в вертикальной плоскости трудно сбалансировать динамически, они тихоходны, требуют тяжелых фундаментов и, с учётом ведения монтажных работ, относительно больших высот здания. Вместе с тем площадь, требуемая для их установки, невелика.

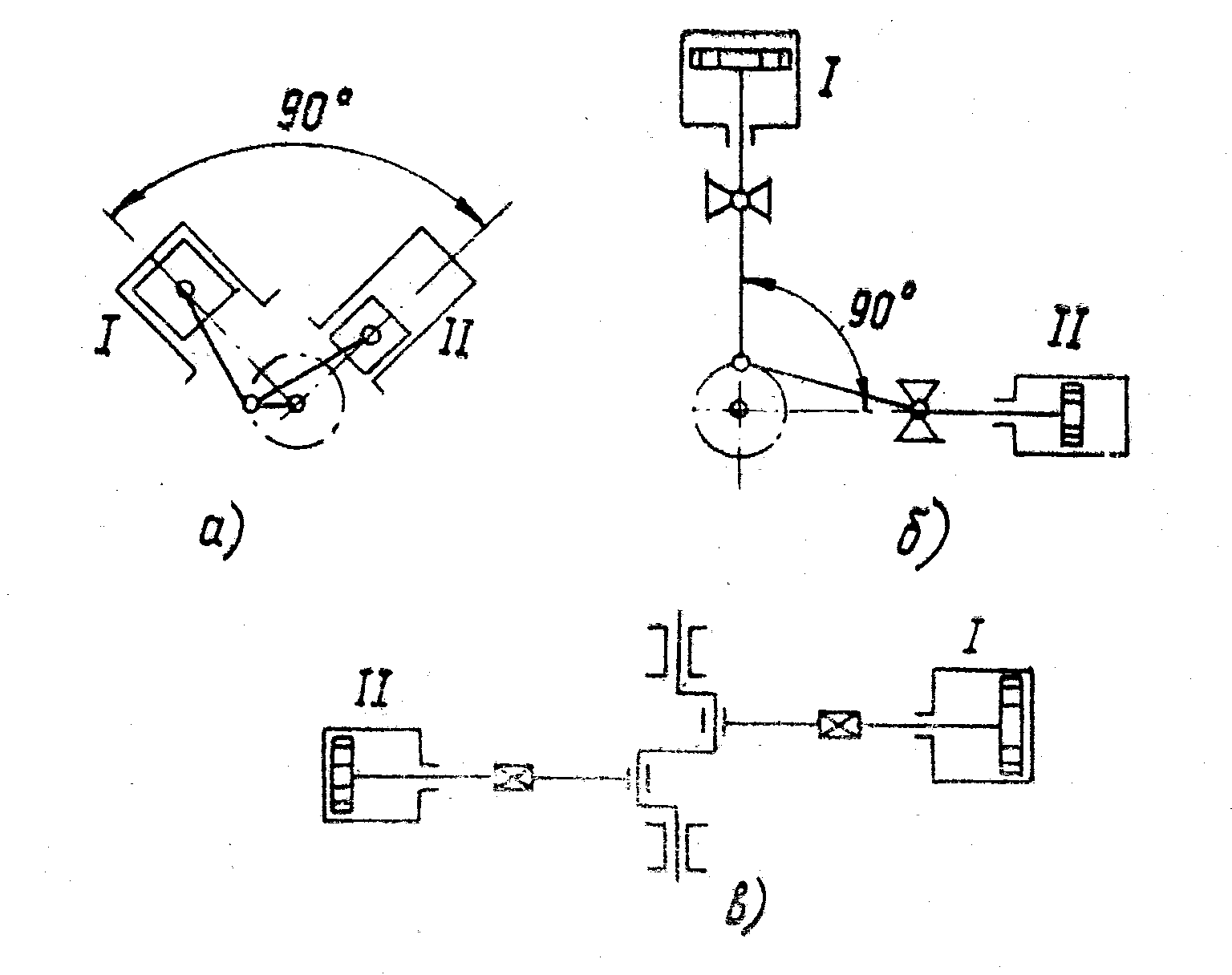

Рис. 1.4

Компрессоры типа ВМ, называемые оппозитными, получают в последнее время широкое распространение. Это объясняется многими причинами и главным образом тем, что ( при угле между коленами вала 180°) они легко балансируются динамически и допускают частоту вращения в 2,5. . .3 раза большую, чем компрессоры других типов. Компрессоры ВМ – горизонтальные и требуют малых высот при относительно больших площадях помещений.

Компрессоры типа ВУ относятся к компрессорам малой производительности ( 0,1 м³/с и менее). Согласно ГОСТ 23680 – 79 для них предусмотрены основные обозначения, которые характеризуют параметры компрессора, тип базы и род сжимаемого газа. Например, 2ВУ1 – 2,5/13М2 расшифровывается следующим образом: компрессор двухрядный (2), воздушный (В), выполнен на V–образной базе с номинальной поршневой силой 9,8 кН ( 1 тс), производительность при условиях всасывания 2,5 м³/мин, конечное давление 1,3 МПа ( 13 кгс/см²), компрессор второй модернизации (М2). Диапазон давлений, создаваемых компрессорами малой производительности, составляет от 0,3 до 1,3 МПа при плавном изменении производительности от 100 до 50%.

К компрессорам средней производительности условно относят компрессоры, производительность которых лежит в пределах 0,1<V<1 м³/с. Диапазон давлений для этих компрессоров колеблется от 0,5 до 32 МПа. К этой группе относятся компрессоры, изготавливаемые на прямоугольных и оппозитных базах. Их обозначение такое же, как и раннее рассмотренного компрессора. Например, ВП5-30/9 означает, что это компрессор воздушный, выполнен на прямоугольной базе с номинальной поршневой силой 49 кН, производительность 30м³/мин, конечное давление 0,9 МПа.

Поршневые компрессоры, производительность которых более 1 м³/с, условно относят к компрессорам большой производительности. В настоящее время они выполняются исключительно на оппозитных базах с поршневым усилием 98 кН и более. Их производительность достигает 45 м³/с, конечное давление – 250 МПа.
