Автомобильные краны

Отличительной особенностью автомобильных кранов - размещение крановой установки на шасси серийных автомобилей. В грузовом хозяйстве железных дорог автокраны применяются при небольшом объеме работ. Преимущество автокранов - высокая мобильность, позволяющая легко перебазировать их с одного объекта на другой. Автокраны выпускаются с механическим, электрическим и гидравлическим приводами.

(сослаться на свою методичку по кранам)

Технические характеристики кранов

(подготовить рис.1.3.)

Грузоподъемность Q — наиболь­шая допустимая масса рабочего груза, на подъем которой рассчитан кран в заданных условиях эксплуатации (т. е. в зависимости от вы­лета) при сохранении необходимого запаса устойчивости. У стреловых кранов грузоподъемность меняется в зависимости от вылета — на­ибольшая грузоподъемность со­ответствует наименьшему выле­ту. Грузоподъемность на мень­шем вылете называется номи­нальной, она превышает грузо­подъемность на наибольшем вылете в несколько раз. При определении грузоподъемности учитывается не только масса поднимаемого груза, но и масса грузозахватных устройств и приспособлений.

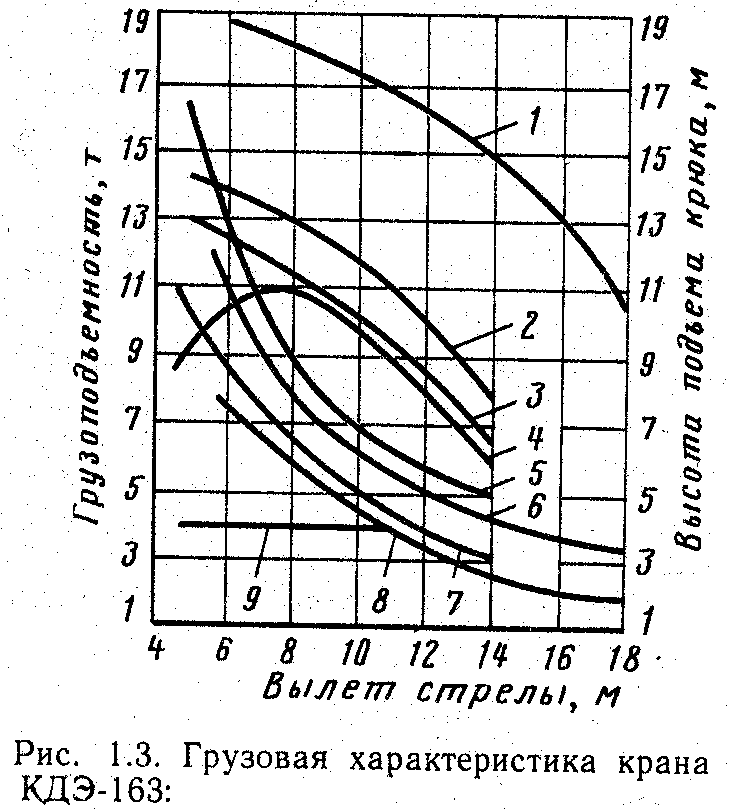

Г рузовая характеристика (рис. 1.3) —графическая зависимость грузоподъемности крана от вылета грузозахватного устройства. На вертикаль­ной оси графика грузовой ха­рактеристики откладывают в масштабе грузоподъемность крана, а на горизонтальной— размер вылета. Точки пересе­чения линий, проведенных па­раллельно осям, образуют кри­вую, которая показывает из­менение грузоподъемности кра­на в зависимости от вылета. Каждый тип крана имеет свою грузовую характеристику.

Естественно, чем ближе вес поднимаемого груза к весу, соот­ветствующему вылету стрелы, на котором выполняется работа, тем полнее используется кран и выше его производительность.

Скорость подъема или опускания груза — путь, пройденный гру­зом по вертикали за единицу времени. От значений скоростей подъема и опускания груза во многом зависит производительность грузо­подъемных работ.

Транспортная скорость передвижения крана — скорость передвижения крана в транспортном положении. (относится только к стреловым кранам)

Рабочий цикл (время цикла) — время, затрачиваемое с момента подъема груза до момента начала подъема следующего очередного груза.

Устойчивостью называется способность крана противодейство­вать силам, стремящимся его опрокинуть. Свободно стоящий кран испытывает действие следующих сил (см. рис. 1.2): веса крана G, веса поднимаемого груза Q, силы ветра W, силы инерции, опреде­ляемой значением движущейся массы и скоростью ее движения.

Производительностью крана называется объем работы, выпол­няемый им за какой-либо промежуток времени, например за 1 ч работы, смену, месяц или за год, и соответственно является часовой, сменной, месячной и годовой.

Часовая производительность П (т/ч) может быть определена по формуле

П= 3600/ Т_ц G

где 3600 — число секунд в 1 ч;

Тц —длительность одного рабочего цикла, с;

G — масса груза, перемещаемого в течение одного рабочего часа, т.

Производительность крана тем выше, чем больший груз переме­щается краном и чем меньше продолжительность рабочего цикла.
