Баланс земляных работ
№№ п.п.
|
Земляные массы
|
Насыпь Vн, м3
|
Выемка Vв, м3
|
1.
2.
3. |
Объёмы грунта в пределах прямоугольной площадки
Объёмы грунта в пределах откосов
Увеличения объёмов грунта за счёт остаточного разрыхления
|
541
258 |
502
228
65
|
Итого: |
799 |
796 |
|
Разница в объёмах составила:
что меньше допустимой разнице при нулевом балансе (5%).
Практическое занятие №2
Тема: «Определение средней дальности перемещения грунта при вертикальной планировке площадки».
Варианты индивидуальных заданий принимаются по первому практическому занятию. Данное практическое занятие выполняется на основе полученных результатов в таблице 1.1 первого практического занятия. Метод определения Lср выбирает студент.
Трудоемкость и стоимость основных процессов земляных работ при планировке площадок зависит не только от объемов, но и от средней дальности перемещения грунта из выемки в насыпь. В общем случае среднюю дальность перемещения грунта определяют по формуле:
,
м (2.1)
где:
Vi – объем отдельной выемки, м3;
Li– расстояние перемещения грунта из отдельной выемки, м.
Знать величину Lср важно также для рационального подбора комплекта механизмов по разработке и перемещению грунта.
При вертикальной планировке площадок с нулевым балансом земляных работ Lср можно определить тремя методами: аналитическим, графическим и графоаналитическим.
А. Аналитический метод (или метод статических моментов) основан на определении координат центров тяжести объёмов выемки и насыпи относительно координатных осей.
Последовательность выполнения следующая (рис. 2.1):
2. А. 1. Вычерчивается в масштабе план площадки без горизонталей (картограмма земляных масс).
2. А. 2. Определяются координаты центров тяжести объёмов выемки (ЦТВ) и насыпи (ЦТН) относительно координатных осей, за которые рекомендуется принимать границы прямоугольной площадки: левую – за Y, нижнюю – за X.

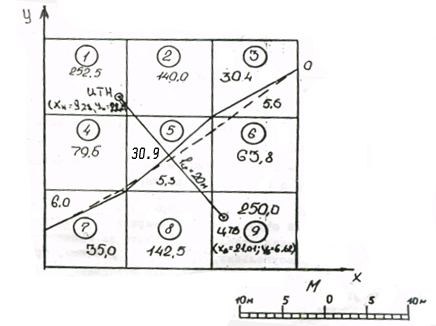

Рис. 2.1. Схема к определению Lср аналитическим методом.
Расчёты ведутся по формулам:
(2.2)
(2.4)
(2.3)
(2.5)
где:
Хв, Ув, Хн и Ун – координаты центров тяжести выемки и насыпи на площадке, м;
Vві и Vні – объёмы выемок и насыпей в пределах элементарных фигур в м3 (берутся по картограмме);
Хві, Уві, Хні и Уні – координаты центров тяжести выемок и насыпей отдельных элементарных участков, м. Определить их легко, принимая отдельные элементы за геометрические фигуры – квадрат, прямоугольник, треугольник (точно), трапецию, 5-ти и 6-ти – угольник (приближённо). Для облегчения расчётов рационально упростить элементарные геометрические фигуры, несколько сместив нулевую линию к углам квадратов, не изменяя общего объёма грунта в выемке и насыпи (на схеме 2.1 истинная линия нулевых работ указана пунктиром, принятая для расчётов – сплошной линией).
2. А.3. Результаты расчётов сводятся в табл. 2.1.
Таблица 2.1
