Назначение основного рабочего оборудования одноковшовых экскаваторов

Рабочее оборудование	Вместимость ковша для грунтов I-III групп, м3	Вид работ
Прямая лопата	0.25…4,0	Разработка котлованов выше уровня стоянки экскаватора с погрузкой грунта в транспорт или навымет, устройство траншей для фундаментов зданий и коллекторов, выемок при гидротехническом строительстве и др.
Обратная лопата	0,15…1,6	Разработка котлованов, траншей ниже уровня стоянки экскаватора навымет или с погрузкой грунта в транспорт
Драглайн	0,2…2,5	Разработка котлованов, траншей, вскрышные работы ниже уровня стоянки экскаватора, независимо от уровня грунтовых вод, навымет или с погрузкой грунта в транспорт
Грейфер	0,5…1,5	Разработка глубоких выемок, глубоких узких траншей, погрузка сыпучих материалов

Технико-эксплуатационные характеристики экскаваторов, оборудованных прямой и обратной лопатой, приведены в приложении П 4.1 и П 4.2.

При устройстве котлованов разработка грунта одноковшовыми экскаваторами ведётся лобовыми и боковыми проходками. При лобовой проходке ось пути движения экскаватора совпадает с осью котлована. Боковые проходки бывают двух типов:

• закрытая, когда ось движения экскаватора расположена сбоку сечения выемки, а экскаватор при движении разрабатывает три откоса – два боковых и торцевой;

• открытая, когда экскаватор выполняет боковой и торцевой откосы, перемещаясь вдоль разрабатываемой полосы. Высота забоя должна обеспечить полную загрузку ковша.

Минимальная высота забоя, обеспечивающая наполнение ковша прямой лопаты «с шапкой» за одно черпание, приведена в табл. 5.2

Таблица 5.2

Минимальная высота забоя, обеспечивающая наполнение ковша «с шапкой» экскаваторов, оборудованных прямой лопатой.

Группа грунта	Минимальная высота забоя, м
	ёмкость ковша экскаватора, м3
	0,25	0,4…0,5	0,65…0,8	1,0…1,25	1,6…2,5
I-II	1,5	1,5	2,5	3,0	3,0

Разработку котлованов глубиной до 3.5 рекомендуется вести одноковшовыми экскаваторами, оборудованными обратной лопатой или драглайном, осевыми или боковыми проходками. Это позволяет располагать экскаватор выше уровня дна забоя, что особенно существенно, когда грунты влажные или обводненные. Минимальная глубина забоя, обеспечивающая наполнение ковша «с шапкой» в этом случае представлена в табл. 5.3.

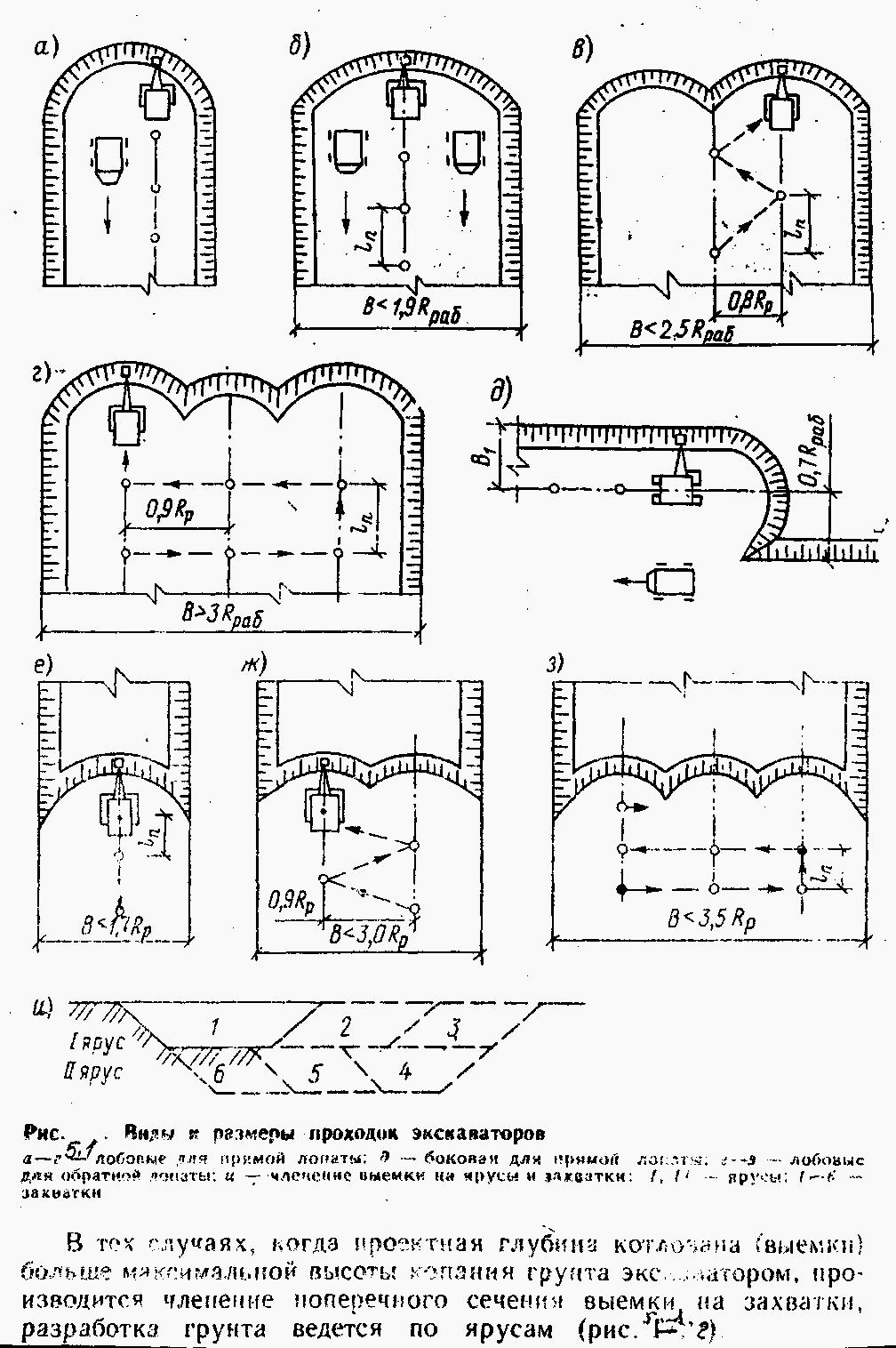

Рис. 5.1. Виды и размеры проходок экскаваторов

а – г - лобовые для прямой лопаты; д – боковая для прямой лопаты; е – з - лобовые для обратной лопаты; и – членение выемки на ярусы и захватки: I, II – ярусы; 1 – 6 – захватки

В тех случаях, когда проектная глубина котлована (выемки) больше максимальной высоты копания грунта экскаватором, производится членение поперечного сечения выемки на захватки, разработка грунта ведётся по ярусам (рис.5.1.)

Таблица 5.3
