Радиоизотопные уровнемеры

Такие уровнемеры применяют для измерения уровня жидкостей и сыпучих материалов в закрытых емкостях. Их действие основано на поглощении гамма-лучей при прохождении через слой вещества. В радиоизотопном уровнемере источник и приемник излучения подвешены на стальных лентах, на которых они могут перемещаться в трубах по всей высоте бака. Ленты намотаны на барабан, приводимый в движение реверсивным электродвигателем. Если измерительная система (источник и приемник гамма-лучей) расположена выше уровня измеряемой среды, поглощение излучения слабое и от приемника по кабелю на блок управления будет приходить сильный сигнал. По этому сигналу электродвигатель получит команду на спуск измерительной системы. При снижении ее ниже уровня среды поглощение гамма-лучей резко увеличится, сигнал на выходе из приемника уменьшится, и электродвигатель начнет поднимать измерительную систему.

Таким образом, положение измерительной системы будет отслеживать уровень в емкости (точнее, она будет находиться в непрерывном колебании около измеряемого уровня). Это положение в виде угла поворота ролика преобразуется измерительным устройством в унифицированный сигнал — напряжение постоянного тока U.

Электрические уровнемеры

В них измеряемые значения уровня жидкости преобразуются в соответствующие электрические сигналы. Наиболее распространены емкостные и оммические приборы.

Рис. 49. Схема электрических уровнемеров: а - емкостный; б - омический

Уровнемеры для сыпучих материалов

Уровнемеры для сыпучих тел имеют свои особенности. Характерным отличием сыпучих материалов от жидкостей является непропорциональность передачи давления на дно и стенки емкости в зависимости от уровня в ней контролируемого вещества. Простейшие уровнемеры для сыпучих материалов выполняются с чувствительными элементами, соприкасающимися с поверхностью вещества. Изменение уровня дистанционно передается на вторичный измерительный прибор. В лотовых уровнемерах зонд (лот) 5 и груз 7 подвешены на блоке храпового колеса 4. Зонд периодически приподнимается с помощью управляемого пневматического мембранного привода 2 (воздействующего на колесо через собачку 3) и опускается на поверхность сыпучего материала 6 под действием силы тяжести.

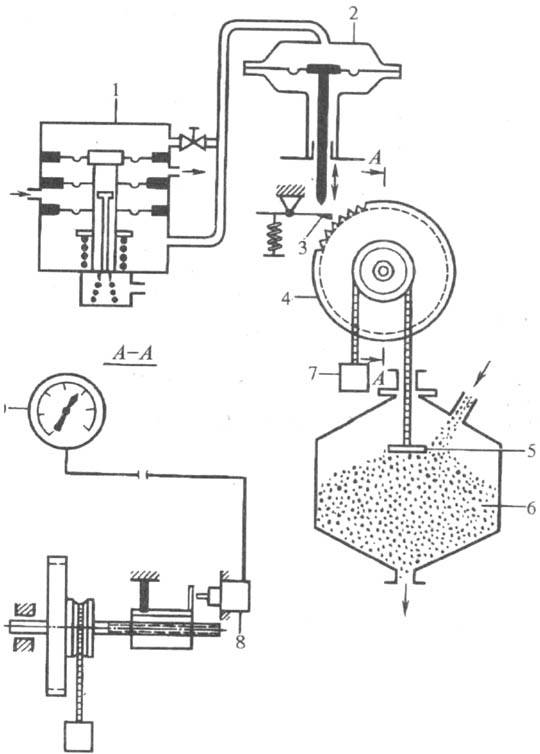

Рис. 50. Схема лотового уровнемера 1- пневматический генератор импульсов, 2 – мембранный привод, 3 – собачка, 4 – храповое колесо, 5 – зонд (лот), 6 – сыпучий материал, 7 – груз, 8 - пневмопреобразователь, 9 – манометр.

Если уровень не изменяется, зонд поднимается и опускается на одно и то же расстояние. При понижении уровня материала зонд опускается на большее расстояние, чем поднимается, и наоборот. Уровнемер должен работать так, чтобы при изменении уровня в заданных пределах давление сжатого воздуха на выходе прибора изменялось от 20 до 100 кПа. С выхода пневмопреобразователя 8 воздух подается на вторичный прибор. Лотовые уровнемеры позволяют измерять уровень до 20 м.
