Дифференциальные манометры
Дифференциальные манометры применяются для измерений разницы давлений.
Базовым давлением является то, которое присутствует на стороне, взятой за эталонную.
В качестве чувствительных элементов используются пружины тех же форм, что и в манометрах относительного давления. Как правило, чувствительные элементы подвергаются воздействию давления с обеих сторон. Установленная таким образом разность давлений передается с помощью стрелочного механизма непосредственно на шкалу. Если измеряемые давления одинаковы, измеряемый элемент остается неподвижным и показания прибора отсутствуют.
Защита от высоких перегрузок обеспечивается с помощью пластинчатых чувствительных элементов. При выборе манометра следует учитывать допустимое статическое (рабочее) давление, а также максимально допустимую перегрузку со стороны «+» и «-». Для преобразования деформации чувствительного элемента в показания стрелки используются принципы, аналогичные принципам действия манометров избыточного давления.
Рис. 39. Схема манометра дифференциального давления
Справка:
Сильфон (от англ. Sylphon) - это тонкостенная металлическая трубка или камера с гофрированной (волнообразной) боковой поверхностью. Сильфоны изготавливают из латуни, фосфористой и бериллиевой бронзы и нержавеющей стали. Наиболее широко сильфоны применяют в пневмо- и гидроавтоматике в качестве чувствительных элементов, реагирующих (расширением или сжатием, подобно пружине) на изменение давления газа или жидкости, действующего на дно сильфона (например, в датчиках температуры, давления), а также в качестве гибких соединений трубопроводов, компенсаторов температурных удлинений, упругих разделителей сред. Стенки сильфонов для работы при больших разностях давлений и в агрессивных средах изготовляют 2-, 3- и 4-слойными.
Тема 2. 3. Измерение уровня жидкости
Измерение уровня жидкости играет важную роль при автоматизации процессов в системах газоснабжения. Эти измерения особенно важны, когда поддержание некоторого постоянного уровня (например, уровня воды в барабане котла, уровня жидкости в резервуаре) связано с условиями безопасной работы оборудования.
Нормальная эксплуатация барабанных котлов может осуществляться только при условии строгого поддержания уровня воды в барабане в допустимых пределах.
Для измерения уровня жидкости в барабанах котлов, котлах-утилизаторах применяются дифманометры, отградуированные в единицах уровня.
Эксплуатация газонаполнительных станций вызывает необходимость в измерении уровня сжиженного газа, находящиегося в резервуарах хранения. Для этого применяются устройства следующих типов: с мерным стеклом, поплавковые, электронные.
Уровень можно характеризовать, как высоту заполнения технического аппарата средой.
Средства измерения уровня заполнения технического аппарата средой называются уровнемерами.
Приборы, предназначенные для сигнализации о предельных уровнях жидкости, называются сигнализаторами уровня.
Визуальные уровнемеры

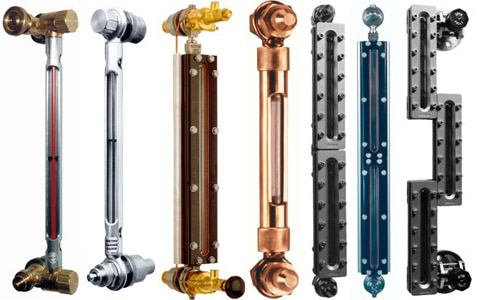

Рис. 40. Визуальные уровнемеры |

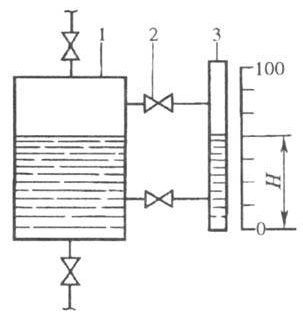

Визуальные уровнемеры - это простейшие измерители уровня жидкости. К технологическому аппарату 1 через запорные вентили 2 подсоединено указательное стекло (трубка 3). Аппарат и трубка представляют собой сообщающиеся сосуды, поэтому уровень H жидкости в трубке всегда равен ее уровню в аппарате и отсчитывается по шкале. |
Рис. 41. Схема визуального уровнемера
