Принципові схеми роботи різних типів запірної арматури:

Рис. 1 Принципова схема роботи крана

Запірний пристрій крана 2 являє собою пробку, яка обертається у корпусі 1 навколо своєї осі (рис. 1). Пробка має наскрізний отвір: в кульових кранах – круглий, в інших у вигляді щілини. Для повного відкриття пробку повертають навколо осі проти годинникової стрілки на 90^о.

Рис. 2 Принципова схема роботи засувки

Прохід газу в корпусі 1 засувки перекривається затвором 2, який має форму плоского диска або клина і пересувається у площині перпендикулярній до напрямку руху газу. Для повного відкривання запірний пристрій піднімають на величину, яка дорівнює умовному діаметрові трубопроводу (рисунок 2).

Вентилі – це вид запірної арматури, в якій затвор 2 поступально рухається у напрямку, який співпадає з напрямком руху потоку (рисунок 3).

Рис. 3 Принципова схема роботи вентиля

У гідравлічному затворі (рисунок 4) запірним пристроєм 2 є вода, яку наливають у корпус 1 крізь трубку 3. Висота стовпа рідини у гідрозатворі повинна перевищувати максимальний тиск газу не менше ніж на 200 мм водяного стовпа.

Рис. 4 Принципова схема роботи гідрозатвора

Лабораторна робота № 2 Газорегуляторні пункти

Мета роботи: Ознайомитися з технологічною схемою та вивчити принцип робота газорегуляторного пункту.

Короткі теоретичні відомості

Газорегуляторні пункти призначені для зниження тиску газу і підтримання його сталим при подачі з мережі високого тиску в мережу середнього тиску, з мережі середнього тиску в мережу низького тиску та при подачі у газову мережу промислових і комунальних підприємств.

Газорегуляторні пункти поділяються на: стаціонарні, які розміщуються у приміщеннях будівель (ГРП); блокові, які виготовлюються в заводських умовах в вигляді контейнера і доставляються на місце будівництва в готовому вигляді (ГРПБ); шафові, які теж виготовлюються в заводських умовах у вигляді металевих шаф (ШРП); комбіновані будинкові регулятори тиску (КБРТ).

На більшості ГРП редукування газу одноступеневе і однониткове.

Основними пристроями – устаткуванням ГРП є регулятор тиску, фільтр, запобіжний запірний клапан, запобіжний скидний клапан, запірна арматура і контрольно-вимірювальні пристрої і прилади.

Фільтри призначені для очищення газу від механічних домішок. Вони встановлюються після вхідного запірного пристрою. За конструкцією вони поділяються на сітчасті, волосяні і вісцинові.

Фільтри, встановлювані в ГРП, ГРПБ, ШРП та ГРУ, повинні мати штуцери для приєднання КВП або інших пристроїв, для визначення перепаду тиску на фільтрі. Перепад тиску при максимальній витраті газу характеризує ступінь засміченості касети, що фільтрує.

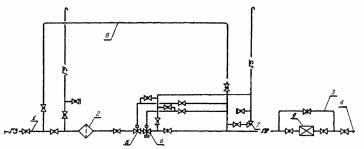

Рис.5 Принципова схема ГРП

1 – газопровід високого тиску; 2 – фільтр; 3 – обвідна лінія лічильника газу; 4 – лічильник газу; 5 – запобіжно-запірний клапан; 6 – регулятор тиску; 7 – запобіжно-скидний клапан; 8 – обвідна лінія регулятора; 9 – лічильник газу; 10 – газопровід середнього тиску.

Запобіжний запірний клапан призначений для припинення подачі газу при значному підвищенні або знижені тиску газу після регулятора. Його встановлюють перед регулятора тиску.

Запобіжний скидний клапан призначений для скиду газу в атмосферу при перевищені тиску газу після регулятора. Він спрацювує раніше від запобіжного запірного клапана, і відповідно настроєний на менший тиск. .За конструкцією вони поділяються на:

• гідравлічні (до 10 кПа),

• мембранно-пружинні (10…100 кПа),

• пружинні і вантажні (більше 10 кПа).

Витратоміри можуть встановлюватися, як перед так і після регулятора тиску.За конструкцією вони поділяються на ротаційні, турбінні, діафрагмові та інш.

В ГРП передбачають систему продувних та скидних трубопроводів, що забезпечують видалення повітря з газопроводів, а також очищення їх внутрішньої порожнини.

Продувні трубопроводи розміщують:

- на вхідному газопроводі після першого вимикаючого пристрою;

- на обвідному газопроводі (байпасі) між двома вимикаючими пристроями;

- на ділянках газопроводу з устаткуванням, що вимикається для виконання профілактичного огляду та ремонту

Умовний діаметр продувного трубопроводу повинен бути не менше 20 мм.

Умовний діаметр скидного трубопроводу, який відводить газ від ЗСК, по­винен дорівнювати умовному діаметру вихідного патрубка клапану, але не ме­нше 20 мм

Продувні та скидні трубопроводи виводять назовні в місця, що забезпечують безпечні умови для розсіювання газу, але не менше ніж на 1 м вище карнизу даху або парапету будинку.

На кінцях продувних та скидних трубопроводів слід передбачати пристрої, що виключають попадання атмосферних опадів в ці трубопроводи.
