2. Выбор и обоснование датчиков контрольных параметров.
Для выбора датчиков требуемых параметров воспользуемся продукцией компании LEM, являющейся лидером на рынке по обеспечению передовыми и качественными решениями в области преобразования электрических параметров .
Для подбора датчиков будем использовать русскоязычную версию официального сайта компании производителя: www.lem.com/ru/
Датчик напряжения lv 100-1000/sp16
(Серия: LV 100-Voltage 1)
Описание см. описание к датчику п.п. 2.3, т.к. к данному датчику имеется тех.паспорт на английском языке, а описание совпадает с датчиком, указанным в п.п. 2.3
Эл. параметры |
Значения |
Первичный сигнал (номинальное вх. напряжение) |
1000 В |
Номинальный входной ток |
10мА |
Диапазон преобразования |
0 +/- 1700 В |
Напряжение питания |
(+/- 10 %) 15-24 В |
Вторичный сигнал (ном. аналоговый выходной ток) |
50 мА |
Коэффициент преобразования |
1000 В/50 мА |
Точность |
0.9% |
К курсовому проекту ниже прилагается технический паспорт данного датчика в целях приведения примера
Датчик напряжения lv 1-10/sp3
(Серия: LV 1-Voltage 3)
С помощью этого датчика будет определяться напряжение между анодом и катодом тиристоров, соответственно необходимо использовать датчик с меньшим напряжением.
Эл. параметры |
Значения |
Первичный сигнал (номинальное вх. напряжение) |
10 В |
Номинальный входной ток |
6.66мА |
Диапазон преобразования |
0 +/- 24В |
Напряжение питания |
+/- 15 / 24 В |
Вторичный сигнал (ном. аналоговый выходной ток) |
50 мА |
Коэффициент преобразования |
15 В/50 мА |
Точность |
0.9% |
Датчик тока lt 170-200/sp13
(Серия: LV 170-Voltage 2)
Для электронного преобразования токов: постоянного, переменного, импульсного и т.д. в пропорциональный выходной ток с гальванической развязкой между первичной(силовой) и вторичной (измерительной) цепями.
Эл. параметры |
Значения |
Первичный сигнал (номинальный вх. ток) |
170 А |
Номинальный входной ток |
6.66мА |
Диапазон преобразования |
0 +/- 500В |
Напряжение питания |
+/- 15 / 24 В |
Вторичный сигнал (ном. аналоговый выходной ток) |
100 мА |
Коэффициент преобразования |
1:3000 мА |
Точность |
0.9% |

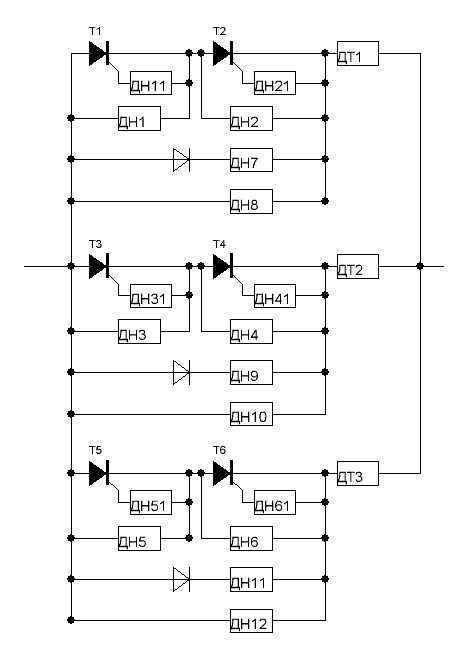

Схема включения датчиков в цепь тиристорного преобразователя
Рис. 2.1
