Дата_________________Оценка_________________ Лабораторная работа № 4 трехфазный асинхронный короткозамкнутый электродвигатель
Ц
ель
работы —
изучение устройства, принципа действия,
схем
включения и паспортных данных трехфазного
асинхронного
короткозамкнутого электродвигателя.
Осуществить прямой пуск, реверс и
торможение
трехфазного асинхронного
короткозамкнутого электродвигателя.
Опишите устройство и принцип работы трехфазного асинхронного короткозамкнутогоэлектродвигателя.________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

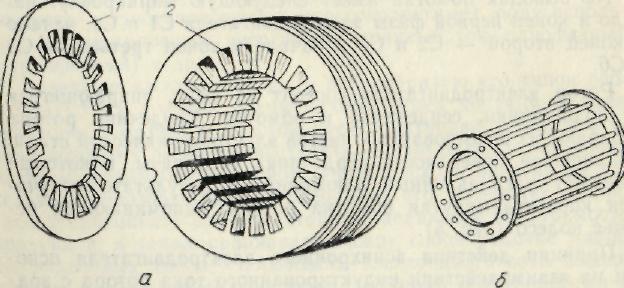

Объясните назначение и конструкции элементов, представленных на рисунке 2__________________________________________________________ __________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

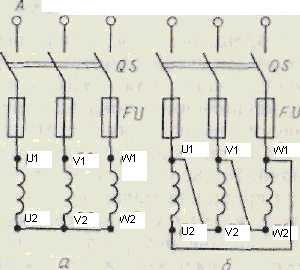

Рис. 3 - Схемы соединения обмоток трехфазного асинхронного электродвигателя.
Опишите схемы, представленные на рисунке 3 ______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Таблица 1
Выбор схемы соединения обмоток
Напряжение электродвигателя, В |
Напряжение сети, В |
|
380/220 |
660/380 |
|
380/220 |
«звезда» |
- |
660/380 |
«треугольник» |
«звезда» |

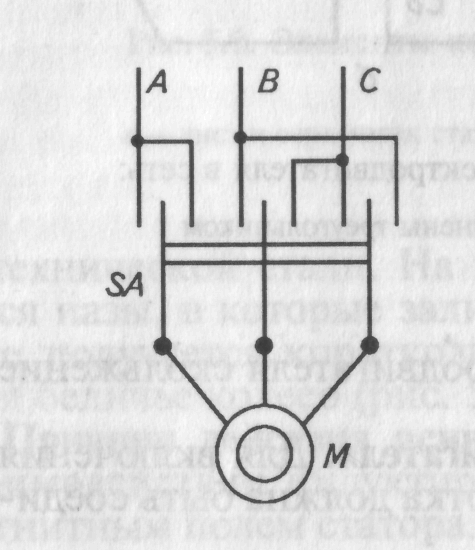

Рис. 4 - Схема включения трехфазного электродвигателя реверсивным рубильником.
Объясните схему, представленную на рисунке 4 ________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Паспорт двигателя Рн = 20 Вт, nн = 2760 об/мин , Iн = 0,18 А, Uн = 220 В , η=0,51, cosφ = 0,5, Мк = 0,138 Н*м, Мн = 0,069 Н*м, I0 = 0,1 А, R1 = 122 Ом, R2= 91 Ом, X1 = 57 Ом, X2= 57, количество полюсов на фазу – 2.
