6 Соединение сваркой.
Сварка - это процесс создания неразъемного соединения деталей путем местного нагрева их до расплавленного состояния.
Виды и обозначение сварных соединений
Параметры сварки выбираются по ГОСТ 2.312-72.

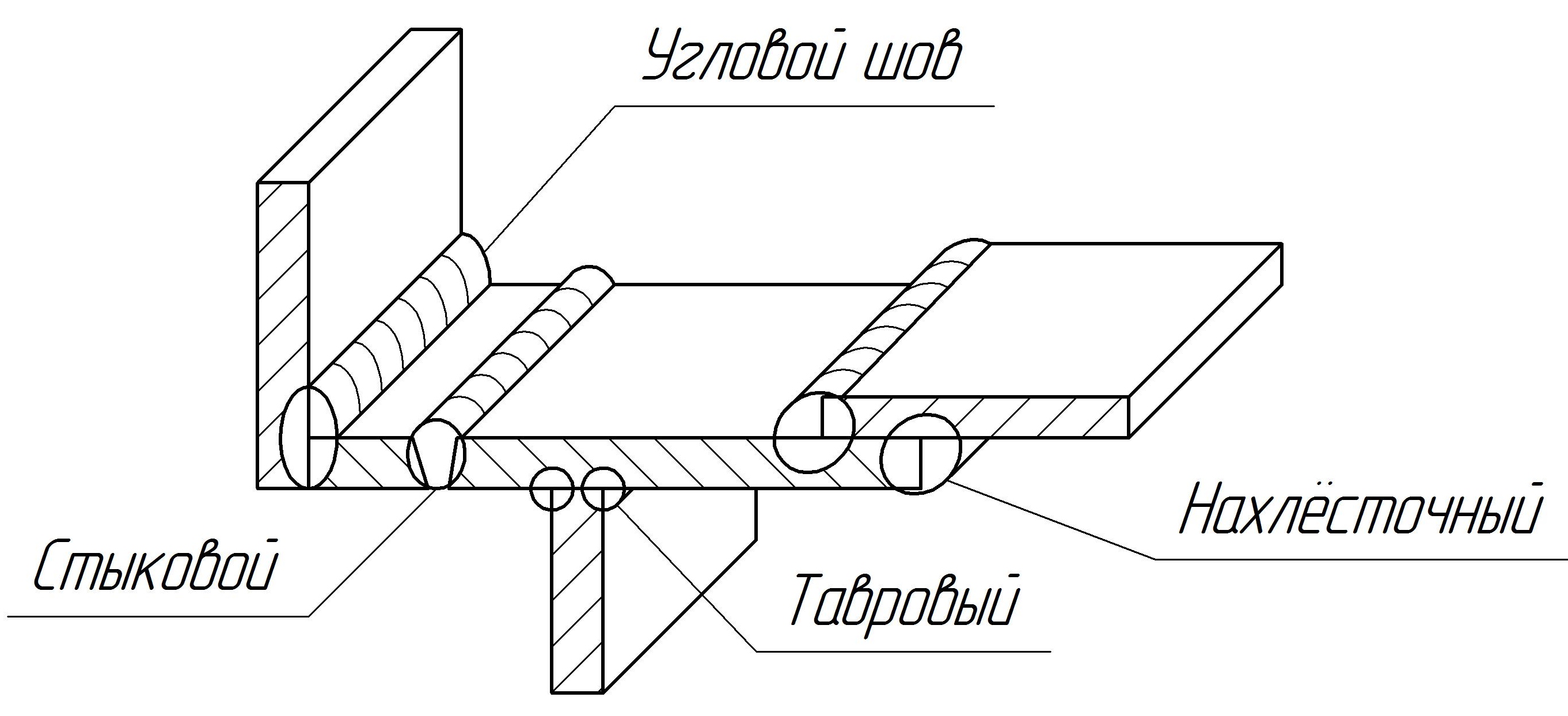

По взаимному расположению свариваемых деталей различают соединения: стыковые – С; угловые – У; тавровые – Т; нахлесточные – H , см. рисунок 15.
По форме поперечного сечения кромок различают швы без скоса кромок и со скосом одной или двух кромок. В зависимости от способа сварки следует различать:
а) ручная дуговая сварка – ГОСТ 5264-80;
б) сварка под флюсом – ГОСТ 8713-79;
в) автоматическая и полуавтоматическая сварка под флюсом ГОСТ 11533-75 и т. д.
Рисунок 15
Шов сварного соединения независимо от способа сварки условно изображают так: видимый – сплошной толстой основной линией, см. рисунок 16а, б, невидимый – штриховой, см. рисунок 16в. От изображения шва проводят одностороннюю стрелку-выноску, от которой отходит горизонтальная полка, на которой проставляется условное обозначение шва, см. рисунок 16. Если обозначение сварки относится к видимому шву, то текст размещают сверху полки, если обозначение относится к невидимому шву, то текст размещают снизу полки, см. рисунок 16в. При переходе стрелки - выноски в полку может быть проставлен вспомогательный знак «О» обозначающий шов по замкнутой линии. Диаметр знака 3-5 мм, см. рисунок 16а.
В
учебной литературе допускается упрощенное
(неполное) обозначение сварочного шва,
в котором указывается ГОСТ
на способ сварки, тип шва и величина
катета шва. Например, один из швов, см.
рисунок 16в, расшифровывается так: шов
выполнен ручной электродуговой сваркой
(ГОСТ 5264-80)
при монтаже ( ),
внахлест,
с лицевой стороны,
без скоса
кромок (Н1),
катет шва- 6
мм. Номер
(№1)
указывает, что при встрече на чертеже
такого же шва, вместо его полной записи
будет сделана ссылка на этот номер.
Остальные швы на рисунке 16 прочитать
не составляет труда.
а
б в
Рисунок 16
Таблица 12 - Основные типы швов. ГОСТ 5264-80
Форма кромок, толщина свариваемых деталей (мм), характер выполненного шва |
Форма поперечного сечения |
Условное обозначение |
Стыковые соединения |
||

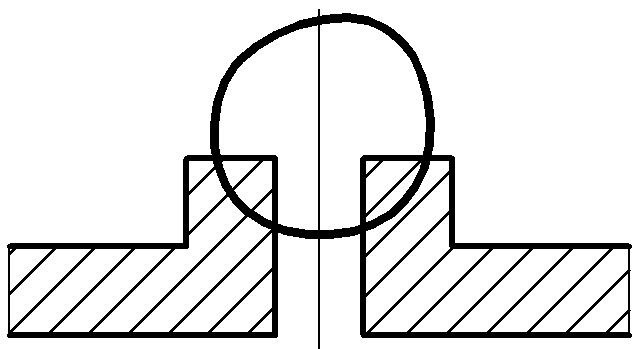

С отбортовкой двух кромок, 1-3, односторонний |
|
С1 |

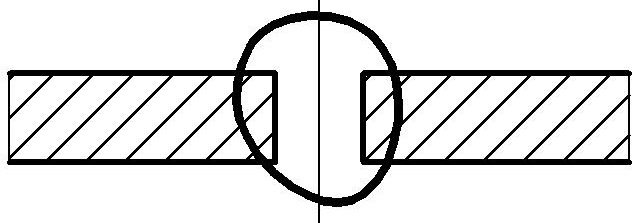

Без скоса кромок, 1-6, односторонний |
|
С2 |
Без скоса кромок, 2-8, двусторонний |
|
С4 |
Со скосом одной кромки, 4-26, односторонний |
|
С5 |

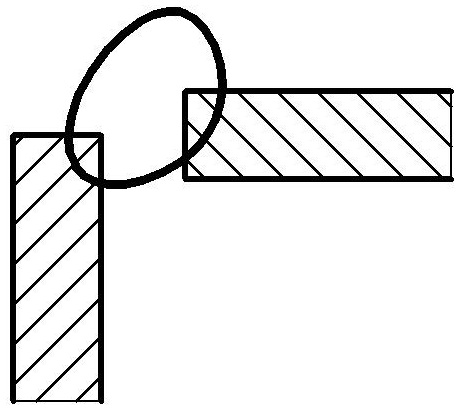

Угловые соединения |
||
Без скоса кромок, 1-6, односторонний впритык |
|
У2 |
Без скоса кромок, 1-30, односторонний |
|
У4 |

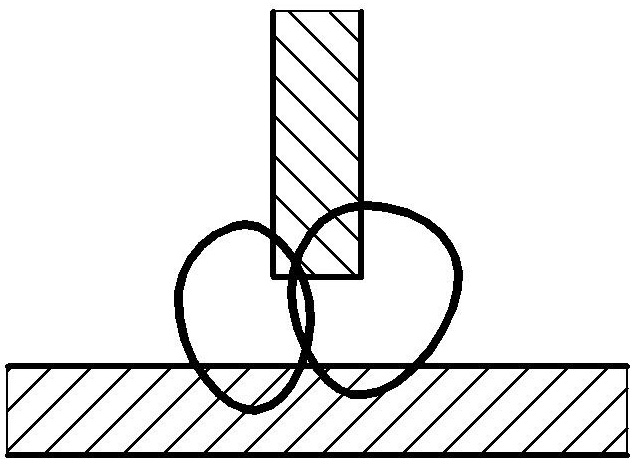

Тавровые соединения |
||
Без скоса кромок, 2-30, односторонний |
|
Т1 |
Без скоса кромок, 2-30, двусторонний |
|
Т3 |

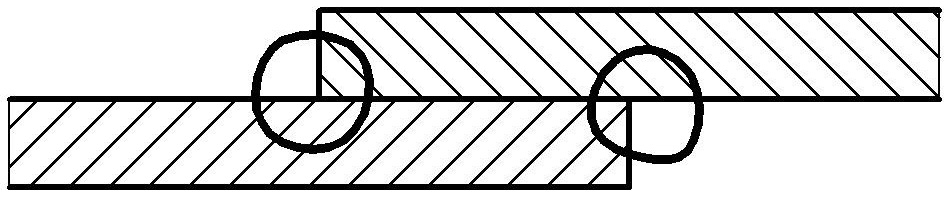

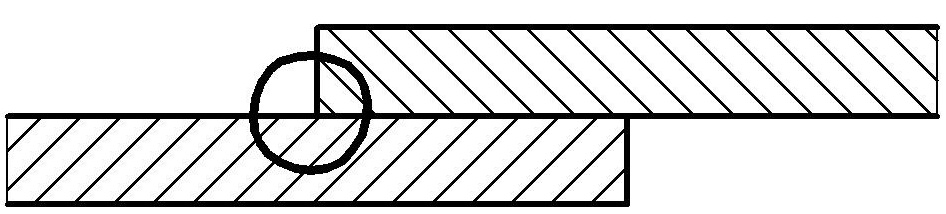

Нахлесточные соединения |
||
Без скоса кромок, 2-60, двусторонний |
|
Н2 |
Без скоса кромок, 2-60, односторонний прерывистый |
|
Н1 |
