4.3.5 Справочные таблицы резьб
Таблица 5- Размеры метрических резьб ГОСТ 8724-81
Вариант |
Диаметры резьбы (d), мм |
Шаги Р, мм |
|||
Ряд 1 |
Ряд 2 |
Ряд III |
крупный |
мелкие |
|
1 |
6 |
- |
7 |
1 |
0,75; 0,5; |
2 |
8 |
- |
- |
1,25 |
1; 0,75; 0,5 |
3 |
10 |
- |
- |
1,5 |
1,25; 1; 0,75; 0,5 |
4 |
12 |
- |
- |
1,75 |
1,5; 1,25; 1; 0,75; 0,5 |
5 |
- |
14 |
- |
2 |
1,5; 1,25; 1; 0,75; 0,5 |
6 |
16 |
- |
- |
2 |
1,5; 1; 0,75; 0,5 |
7 |
20 |
22 |
- |
2,5 |
2; 1,5; 1; 0,75; 0,5 |
8 |
24 |
- |
- |
2,5 |
2; 1,5; 1; 0,75 |
9 |
- |
27 |
- |
3 |
2; 1,5; 1; 0,75 |
10 |
30 |
- |
- |
3,5 |
2; 1,5; 1; 0,75 |
11 |
- |
33 |
- |
3,5 |
2; 1,5 |
12 |
36 |
39 |
- |
4,0 |
3, 2; 1,5; 1 |
13 |
42 |
45 |
- |
4,5 |
3, 2; 1,5; 1 |
14 |
48 |
52 |
- |
5 |
3, 2; 1,5; 1 |
15 |
56 |
- |
- |
5,5 |
4; 3; 2; 1 |
16 |
64 |
68 |
- |
6,0 |
4; 3; 2; 1,5; 1 |
Таблица 6 - Размеры трапецеидальных однозаходных резьб ( ГОСТ 24738-81)
Диаметры (d), мм |
Шаг Р, (мм) |
|
Ряд 1 |
Ряд 2 |
|
16; 20 |
18 |
4; 2 |
24; 28 |
22; 26 |
8; 5; 3 |
32; 36 |
30; 34 |
10; 6; 3 |
40 |
58; 42 |
10; 1; 3 |
44 |
- |
12; 7; 3 |
48; 52 |
46; 50 |
12; 8; 3 |
60 |
55 |
14; 9; 3 |
Таблица 7 - Размеры упорных однозаходных резьб ( ГОСТ 10177-89)
Диаметры d, мм |
Шаги Р, мм |
|
Ряд 1 |
Ряд 2 |
|
10; 20 |
18 |
2; 4 |
24; 28 |
22; 26 |
3; 5; 8 |
32; 36 |
30; 34 |
3; 6; 10 |
40 |
38; 42 |
3; 7; 10 |
52 |
46; 50 |
3; 7; 12 |
4.4. Проточки
При нарезании резьбы на станках выполняется проточка для безопасного выхода нарезного инструмента. Для наружной и внутренней резьбы проточка имеет вид кольцевой канавки, размеры которой выбираются по ГОСТ 10549-80 При выполнении реальных рабочих чертежей деталей с резьбой следует руководствоваться этим стандартом, ( см. таблицу 8).
В учебных целях проточки можно выбирать по относительным зависимостям ( в зависимости от шага Р резьбы). Так они легче запоминаются, да и ГОСТ 10549-80 разработан примерно по этим же зависимостям. Выбор размеров проточки смотри на рисунке 13.

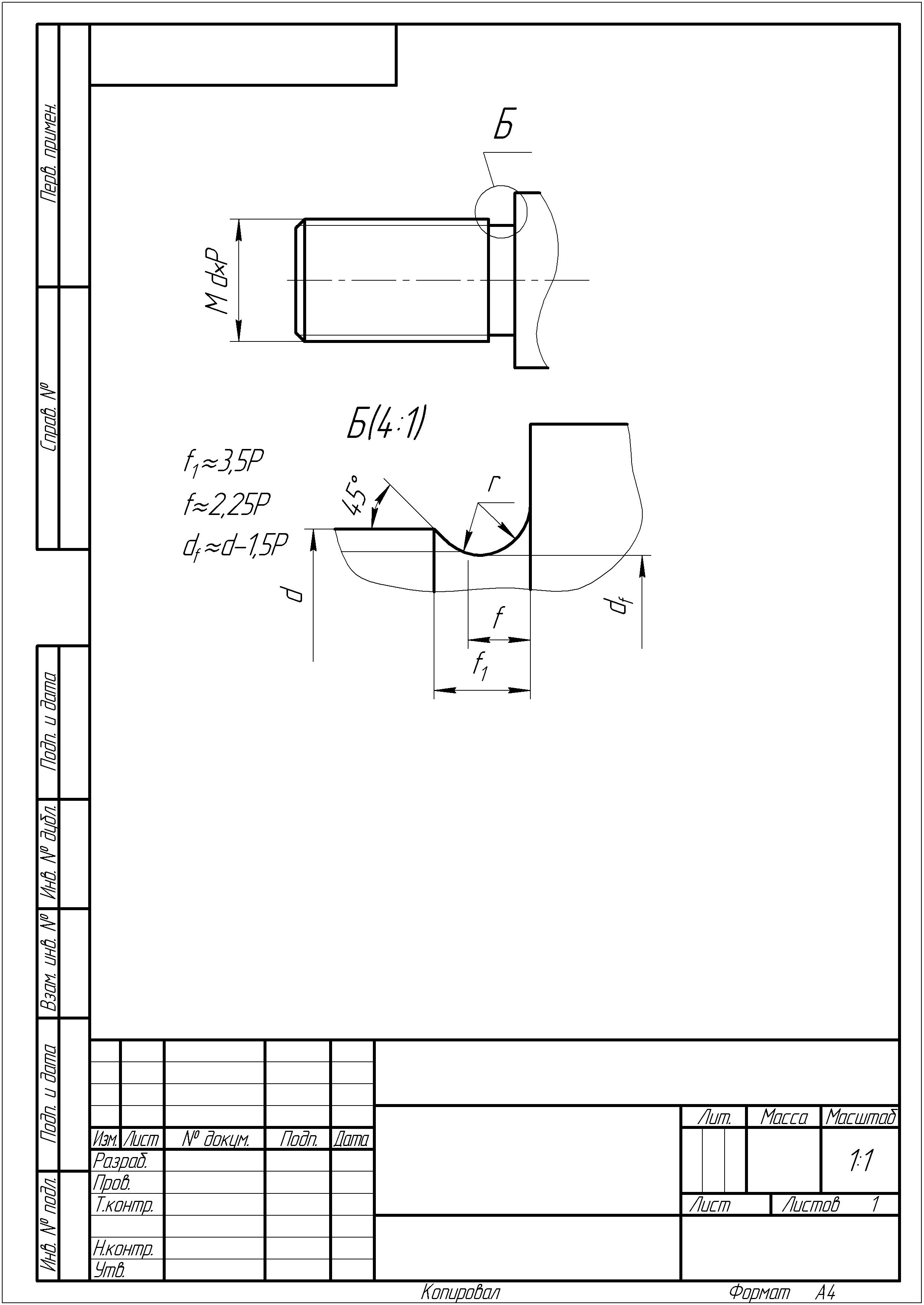

Рисунок 13 - Проточки

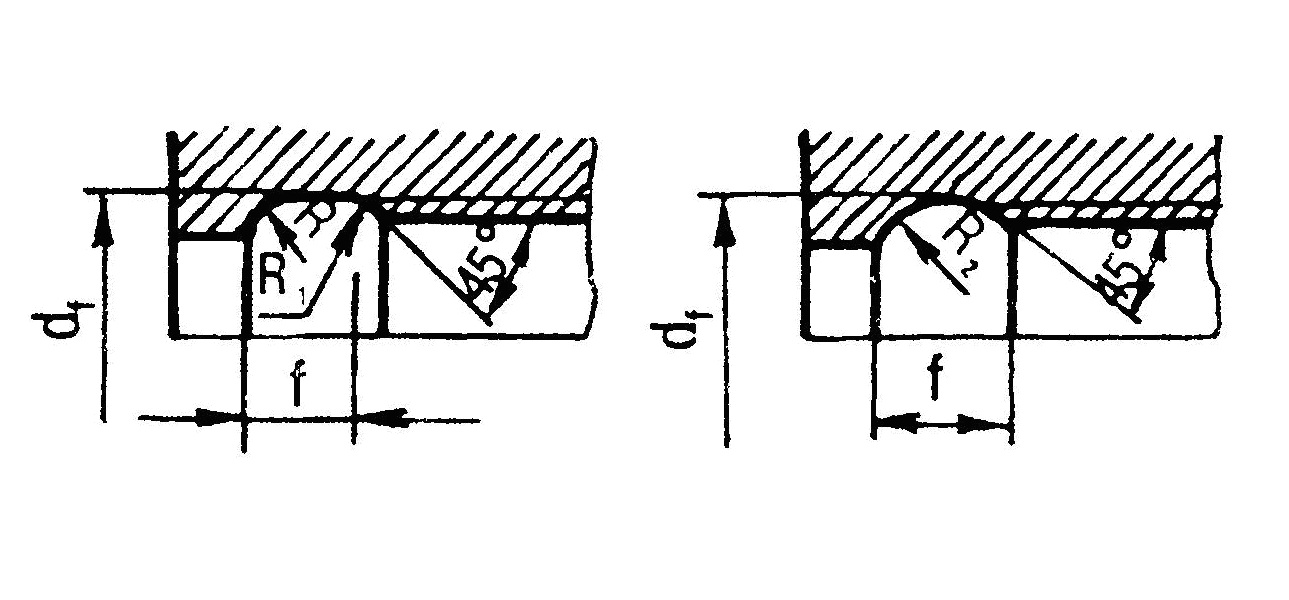

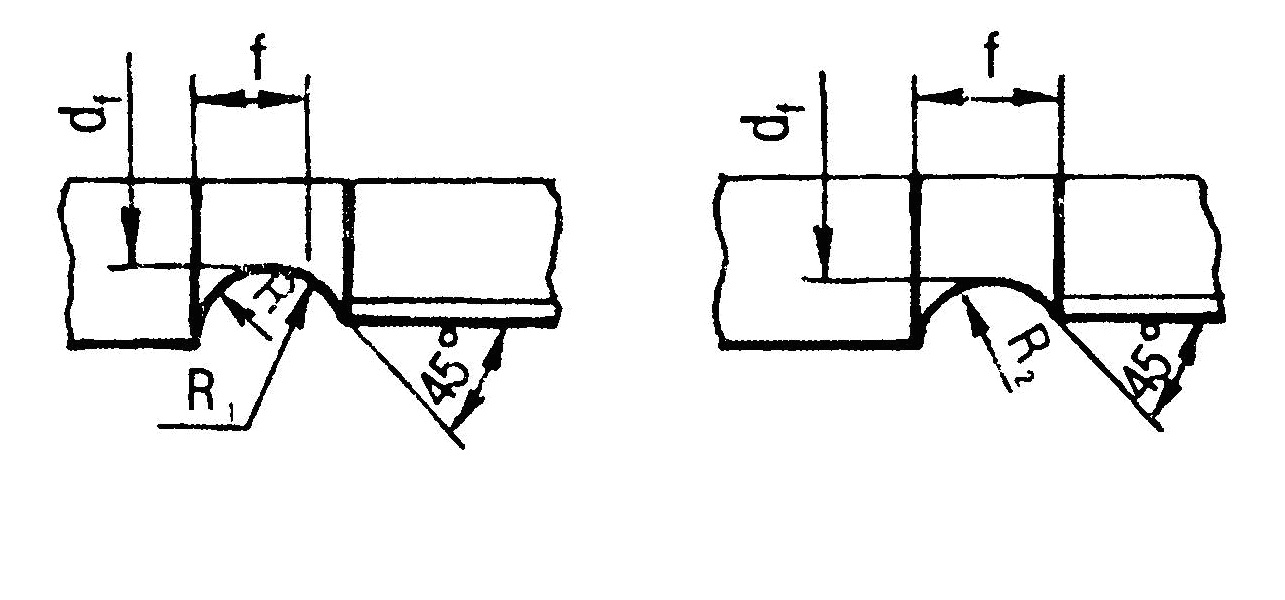

Табл. 8 - Проточки для выхода метрической резьбы (ГОСТ 10549-80)
Наружная резьба |
Внутренняя резьба |
||||||||||||
Тип 1 Тип 2
|
Тип 1 Тип 2
|
||||||||||||
Шаг резьбы |
Тип I |
Тип 2 |
df |
Шаг резьбы |
Тип I |
Тип 2 |
df |
||||||
f
|
R |
R1 |
f |
R2 |
f1 |
R |
R1 |
f |
R2 |
||||
0,5 0,6 0,7 0,8 1 1,25 1,5 1,75 2 2,5 3 3,5 4 4,5 5 |
1,6 1,6 2,0 3,0 3,0 4,0 4,0 4,0 5,0 6,0 6,0 8,0 8,0 10,0 10,0 |
0,5 0,5 0,5 1,0 1,0 1,0 1,0 1,0 1,6 1,6 1,6 2,0 2,0 3,0 3,0 |
0,3 0,3 0,3 0,5 0,5 0,5 0,5 0,5 0,5 1,0 1,0 1,0 1,0 1,0 1,0 |
- - - - 3,6 4,4 4,6 5,4 5,6 7,3 7,6 10,2 10,3 12,9 13,1 |
- - - - 2,0 2,5 2,5 3,0 3,0 4,0 4,0 5,5 5,5 7,0 7,0 |
d-0,8 d-0,9 d-1,0 d-1,2 d-1,5 d-1,8 d-2,2 d-2,5 d-3,0 d-3,5 d-4,5 d-5 d-6 d-6,5 d-7 |
0,5 0,75 1 1,25 1,5 1,75 2 2,5 3 3,5 4 4,5 5 5,5 6 |
2,0 3,0 4,0 5,0 6,0 7,0 8,0 10,0 10,0 10,0 12,0 14,0 16,0 16,0 16,0 |
0,5 1,0 1,0 1,6 1,6 1,6 2,0 3,0 3,0 3,0 3,0 3,0 3,0 3,0 3,0 |
0,3 0,5 0,5 0,5 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 |
- - 3,6 4,5 5,4 6,2 6,5 8,9 11,4 13,1 14,3 16,6 18,4 18,7 18,9 |
- - 2,0 2,5 3,0 3,5 3,5 5,0 6,5 7,5 8,0 9,5 10,5 10,5 10,5 |
d+0,3 d+0,4 d+0,5 d+0,5 d+0,7 d+0,7 d+1,0 d+1,0 d+1,2 d+1,2 d+1,5 d+1,5 d+1,8 d+1,8 d+2,0 |
