Министерство образования и науки Российской Федерации
Государственное образовательное учреждение высшего профессионального образования
«Санкт-Петербургский государственный технологический университет растительных полимеров»
Кафедра ТСУ и ТД
Курсовой проект на тему:
«Расчёт цикла парогазовой установки»
по дисциплине «Техническая термодинамика»
Выполнил студент гр.428:
Осипов А.А.
Проверил зам.декана ФПЭ:
Горбай С.В.
Санкт-Петербург
2010
Описание принципиальной схемы парогазовой установки с высоконапорным парогенератором.
Стремление повысить увеличить термический КПД паротурбинных и газотурбинных установок привело к созданию комбинированных парогазовых циклов. В этих установках работают два рабочих тела: газообразные продукты сгорания топлива и водяной пар. Принципиальная схема такой парогазовой установки с высоконапорным парогенератором представлена на рис. 1. Она состоит из следующего основного оборудования: высоконапорного парогенератора (ВПГ) с промежуточным перегревом пара, паровой конденсационной турбины, газотурбинного агрегата, включающего газовую турбину (ГТ) и компрессор (К).
Установка работает следующим образом: атмосферный воздух, сжатый в компрессоре, подается в высоконапорный парогенератор, работающий на жидком или газообразном топливе, сжигаемом под давлением. Продукты сгорания топлива с требуемой температурой (700 -11000С) поступают в газовую турбину, в которой расширяются до атмосферного давления и затем, охладившись в горячей стороне газового подогревателя до температуры 120-1600С , выбрасываются в атмосферу.
Перегретый пар из ВПГ поступает в часть высокого давления (ЧВД) паровой турбины, в которой расширяется до промежуточного давления Рпп. Далее пар отводится из турбины в промежуточный пароперегреватель, где нагревается до первоначального значения температуры. Вновь перегретый пар возвращается в часть низкого давления (ЧНД) паровой турбины, в которой расширяется до давления в конденсаторе (КД)
Конденсат и конденсатора, под действием конденсатных насосов, прокачивается через систему регенеративных подогревателей, включающую в себя подогреватель низкого давления (ПНД) и деаэратор (Д).
Подогрев воды в них осуществляется паром, отбираемым из отборов турбин.
Подогретая таким образом питательная вода насосом (ПН.) подается в холодную сторону газового подогревателя, где нагревается до температуры кипения и затем направляется в высоконапорный парогенератор.
рис.1. Принципиальная схема ПГУ
Расчет тепловой схемы пгу.
1.Исходные данные.
Мощность
газотурбинной установки
24
МВт
Температура
перед газовой турбиной
Параметры
воздуха перед компрессором
мм.
рт. ст. = 0,101 МПа
Параметры
пара перед паровой турбиной
Давление в
конденсаторе
МПа
Давление в
отборах турбины
МПа.
Давление в
промежуточном парогенераторе
МПа.
Внутренний
относительный КПД газовой турбины
Внутренний
относительный КПД компрессора
Внутренний
относительный КПД паровой турбины
Топливо
природный газ
33000
кДж/кг
Рабочее тело в ГТУ обладает свойствами воздуха.

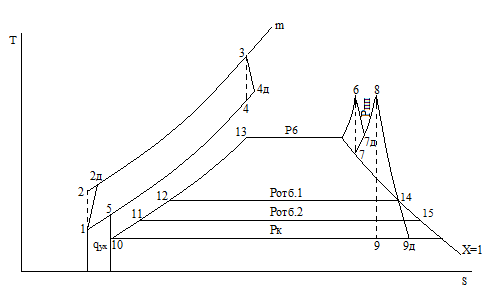

(рис 2)
T-S-диаграмма цикла ПГУ с ВПГ.
2. Расчет параметров цикла пгу.
В
качестве определяющего параметра цикла
ПТУ при изобарном подводе теплоты
принимают степень повышения давления
при адиабатном сжатии в компрессоре.
Полезную удельную работу цикла ГТУ
можно
выразить как разность между действительной
удельной работой газовой турбины
и действительной удельной работой
сжатия в компрессоре
:
(1)
Выразим каждую из этих работ через ее теоретическое значение:
;
Запишем выражение для внутреннего относительного КПД реального цикла ГТУ в следующем виде:
,
(2)
Как известно работа сжатия в компрессоре находится из равенства:
,
(3)
Для действительных циклов ГТУ оптимальная степень сжатия определяется по формуле:
,
(4)
Оптимальная степень сжатия для действительных циклов ПГУ.
Где коэффициенты
m=(K-1)/K;
.
При заданных
значениях
находим:
6.5
Принимаем
6.5
Из соотношения
находим:
482
К
Давление в топке ВПГ:
МПа
Параметры
газа на выходе из газовой турбины при
изоэнтропном процессе расширения
определяем при условии что
т.е.
,
(5)
,
(6)
,
(7)
Из отношений (6) и (7) следует:
.
(8)
Откуда
К
Давление
0,101
МПа
Значение действительных температур газа на выходе из компрессора и газовой турбины из выражения внутреннего относительного КПД этих машин.
,
(9)
,
(10)
Из уравнений (9) и (10) найдем действительные значения температур газа на выходе из компрессора и газовой турбины.
К
К
3.Определение расходов рабочих тел пгу.
Полезная мощность ГТУ может быть определена из уравнения:
,
(11)
В выражении (11)
-
теоретическая мощность, развиваемая
газовой турбиной:
,
(12)
а
теоретическая
мощность потребляемая компрессором.
,
(13)
Принимая что
,
уравнение (11) перепишем в следующем
виде:
,
(14)
Откуда
=141.3
кг/с
здесь значение теплоемкости
Дж/кг К=1,005 кДж/кг К
действительная мощность газовой турбины составит:
кВт
Действительная мощность, потребляемая компрессором составит:
кВт
Расход питательной воды
соответствующий расходу острого пара
,
подаваемого на паровую турбину, определим
из уравнения теплового баланса газового
подогревателя с учетом действительных
параметров газовой ступени:
(15)
или
(16)
Температура газа на выходе
газового подогревателя принимается
равной
С
.
При более низкой температуре
наблюдается сернистая коррозия
поверхностей нагрева.
Энтальпия воды на выходе
смешивающего подогревателя (деаэратора)
определяется из условия, что питательная
вода нагревается в нем до состояния
насыщения при давлении греющего пара.
В тепловой схеме ПТУ применяется деаэратор атмосферного типа с давлением греющего пара 0,12 МПа.
По таблицам водяного пара
для давления 0,12 МПа находим
кДж/кг. Как видно из рисунка 2 питательная
вода в газовом подогревателе нагревается
до состояния насыщения при давлении
4,2 (точка 13). По таблицам водяного пара
находим
кДж/кг
и определяем расход.
Расход:
кг/с
