2.4. Выбор схемы и расчет генератора тактовых импульсов
В качестве генератора тактовых импульсов можно использовать любой импульсный автогенератор на логических элементах ТТЛ серий. Исходными данными для расчета его элементов является частота следования тактовых импульсов Fти, которая связана с заданной длительностью ступеньки аналогового напряжения на выходе ЦАП Тс простым соотношением: Fти = 1/Tc.
Краткие сведения и методику расчета элементов схемы ГТИ можно найти в [1, с.50-53], [2, с.91-99].
2.5. Выбор схемы цап

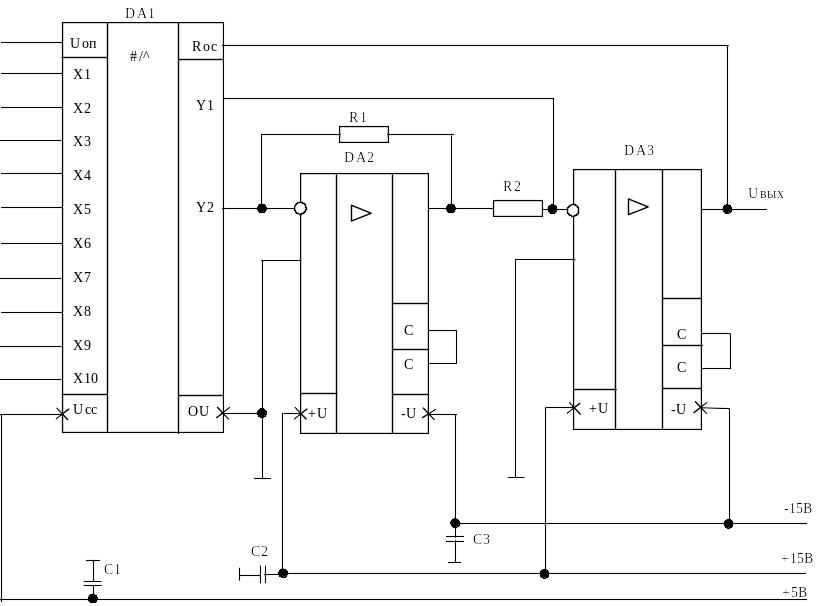

В качестве ЦАП в проектируемом устройстве можно использовать интегральную микросхему К572ПА1. Это 10-разрядный перемножающий ЦАП, выполненный по КМОП технологии и отличающийся малой потребляемой мощностью в 0,1 Вт. Его основные динамические характеристики: время установления выходного напряжения tу = 5 мкс и дифференциальная нелинейность преобразования менее 0,8% от полной шкалы. Условное графическое обозначение ЦАП и схема его включения показана на рис.2.4, а его внутренняя структура подробно рассмотрена в [6, с.45...51],[7, c.48...128 ].
Назначение выводов ИМС:
Х1...Х10 - цифровые входы , причем Х1 - вход младшего разряда.
Uоп - вход для подключения источника опорного напряжения.
Y1, Y2 - аналоговые выходы ЦАП, которые являются токовыми.
Roc - вывод внутреннего резистора обратной связи.
Ucc - вывод для подачи напряжения питания +5...17В.
OU - вывод для подключения общего провода.
Конструктивно ЦАП выполнен в 16 выводном корпусе типа DIP. В состав микросхемы входит резистивная прецизионная матрица R-2R, токовые ключи на МОП транзисторах и входные усилители-инверторы, которые обеспечивают управление ключами от стандартных уровней цифрового сигнала. Микросхема работает с прямым параллельным двоичным кодом, который подается на цифровые входы Х10...Х1 и реализует функцию перемножения опорного напряжения на цифровой код Х10...Х1 в четырех квадрантах. Благодаря тому, что коммутирующие ключи выполнены на МОП транзисторах, ЦАП допускает выбор опорного напряжения в широком диапазоне -17...+17 В.
Поскольку выходы ЦАП токовые, то для преобразования тока в напряжение к выходам Y1 и Y2 подключаются операционные усилители DA2, DA3.
Операционный усилитель DA2 обеспечивает суммирование токов, поступающих с коммутирующих ключей, находящихся в состоянии "1", а DA3 - с ключей, находящихся в состоянии"0". В качестве операционных усилителей следует использовать микросхемы с незначительным смещением нуля и достаточно высоким быстродействием: например КР544УД2 [8].
Благодаря использованию двух операционных усилителей эта схема формирует на выходе биполярное напряжение в пределах от -Uоп до Uоп. Связь между напряжением на выходе преобразователя, опорным напряжением Uоп и цифровым кодом на входах X10...X1 определяется выражением:
__ ____
Uвых = -Uоп(2(n-1)Xn + 2(n-2)Xn-1 + ... +20X1) /2n + Uоп(2(n-1)Xn + 2(n-2)Xn-1 +
__
... +20X1) /2n + Uоп /2n (2.4)
Здесь n - количество разрядов ЦАП. В разрабатываемом устройстве, ЦАП К572ПА1 используется в восьмиразрядном включении, поэтому на два младших разряда X1 и X2 подаются постоянные логические уровни "0". Эта зависимость представлена в виде таблицы 2.2.
Для согласования входных уровней с выходами ТТЛ логики можно снизить напряжение питания Ucc до величины 5 В.
При построении схемы ЦАП следует произвести выбор величины опорного напряжения, от которого, как видно из таблицы 2.2 и выражения (2.4), зависит величина максимального и минимального напряжений на выходе ЦАП. Так для получения Umin = - 5 В и Umax = +5 В, значение Uоп должно равняться минус 5 В. Выбранное опорное напряжение подается на вывод Uоп DA1 (см. рис. 2.4).
Uоп
Табл.2.2. Зависимость напряжения на выходе ЦАП от цифрового кода на входе при восьмиразрядном включении
-
Код на цифровых входах ЦАП
X10 X9 X8 X7 X6 X5 X4 X3 X2 X1
Напряжение на
выходе схемы
0 0 0 0 0 0 0 0 0 0
. . .
0 1 1 1 1 1 1 1 0 0
1 0 0 0 0 0 0 0 0 0
1 0 0 0 0 0 0 1 0 0
. . .
1 1 1 1 1 1 1 1 0 0
+Uоп
...
+2-7 Uоп
0
-2-7 Uоп
...
-(1 - 2-7 ) Uоп
