Порядок проведения работы
1. По конспекту лекций и на демонстрационном стенде изучите устройство, конструкцию всех узлов и принцип действия двигателей постоянного тока. При этом обратите внимание, что двигатели постоянного тока в конструктивном отношении не отличаются от генераторов постоянного тока. Эти машины обратимы и могут работать как в генераторном, так и в двигательном режимах. На неподвижной части статора расположены главные полюса с обмотками (катушками) возбуждения, которые могут включаться параллельно якорю, последовательно, а при установке на одном полюсе двух катушек - по смешанной схеме. Обмотка добавочных полюсов всегда включается последовательно якорю, так как предназначена для компенсации магнитного потока (реакции) якоря и улучшения коммутации тока. В целях снижения потерь мощности в магнитопроводе сердечники полюсов статора и якоря (подвижной части) набираются из тонких листов электротехнической стали. Обмотка якоря расположена в пазах, выводы (секции) которой припаяны к пластинам коллектора.
Таблица 8.1
Буквенно-цифровые обозначения обмоток электрических машин постоянного тока
Наименование обмоток |
Обозначение выводов |
|||
по ГОСТ 183-74 |
по ГОСТ 26772-85 |
|||
начало |
конец |
начало |
конец |
|
Обмотка якоря |
Я1 |
Я2 |
А1 |
А2 |
-//- добавочных полюсов |
Д1 |
Д2 |
В1 |
В2 |
-//- компенсационная |
К1 |
К2 |
С1 |
С2 |
Обмотка возбуждения последовательная |
С1 |
С2 |
Д1 |
Д2 |
То же параллельная |
Ш1 |
Ш2 |
Е1 |
Е2 |
-//- независимая |
Н1 |
Н2 |
Г1 |
Г2 |
Следует отметить, что ГОСТ 26772-85 установлены две различные системы обозначения выводов обмоток машин постоянного тока: для машин, построенных после введения этого ГОСТа (с 01,01.87г.); для ранее выпущенных или модернизированных сохранена система обозначений по ГОСТ 183-74 (табл. 8.1).
2. Ознакомьтесь с испытательным стендом, электрической схемой, измерительными приборами, пусковым, регулировочными и нагрузочными реостатами, изучите инструкцию по технике безопасности в электролабораториях.
3. Запишите технические данные всех приборов, паспортные данные двигателя и нагрузочного генератора в табл. 8.2.
Таблица 8.2
Технические характеристики приборов и оборудования
Наименование прибора |
Система прибора |
Класс точности |
Пределы измерений |
Цена деления |
|
|
|
|
|
4.
В соответствии с принципиальной схемой
(рис. 8.4) произведите монтаж электрической
цепи для испытания двигателя постоянного
тока параллельного возбуждения и снятия
его характеристик. В качестве нагрузки
к валу двигателя присоединен генератор
постоянного тока. Вырабатываемая этим
генератором электрическая энергия
подается на реостаты
RH,
где преобразуется в теплоту. Для измерения
частоты вращения использован
тахогенератор
BR,
ЭДС которого
пропорциональна
частоте вращения, так как
.
5. После проверки схемы лаборантом (преподавателем) произведите пуск двигателя, предварительно установив маховичок пускового реостата Rn в крайнее левое положение.
6. Не включая рубильник QF2 обмотки возбуждения нагрузочного генератора G (холостой ход), исследуйте регулирование частоты вращения двигателя способами:
а)
реостатным n(U)
при
,
;
б)
полюсные n(IB)
при
.

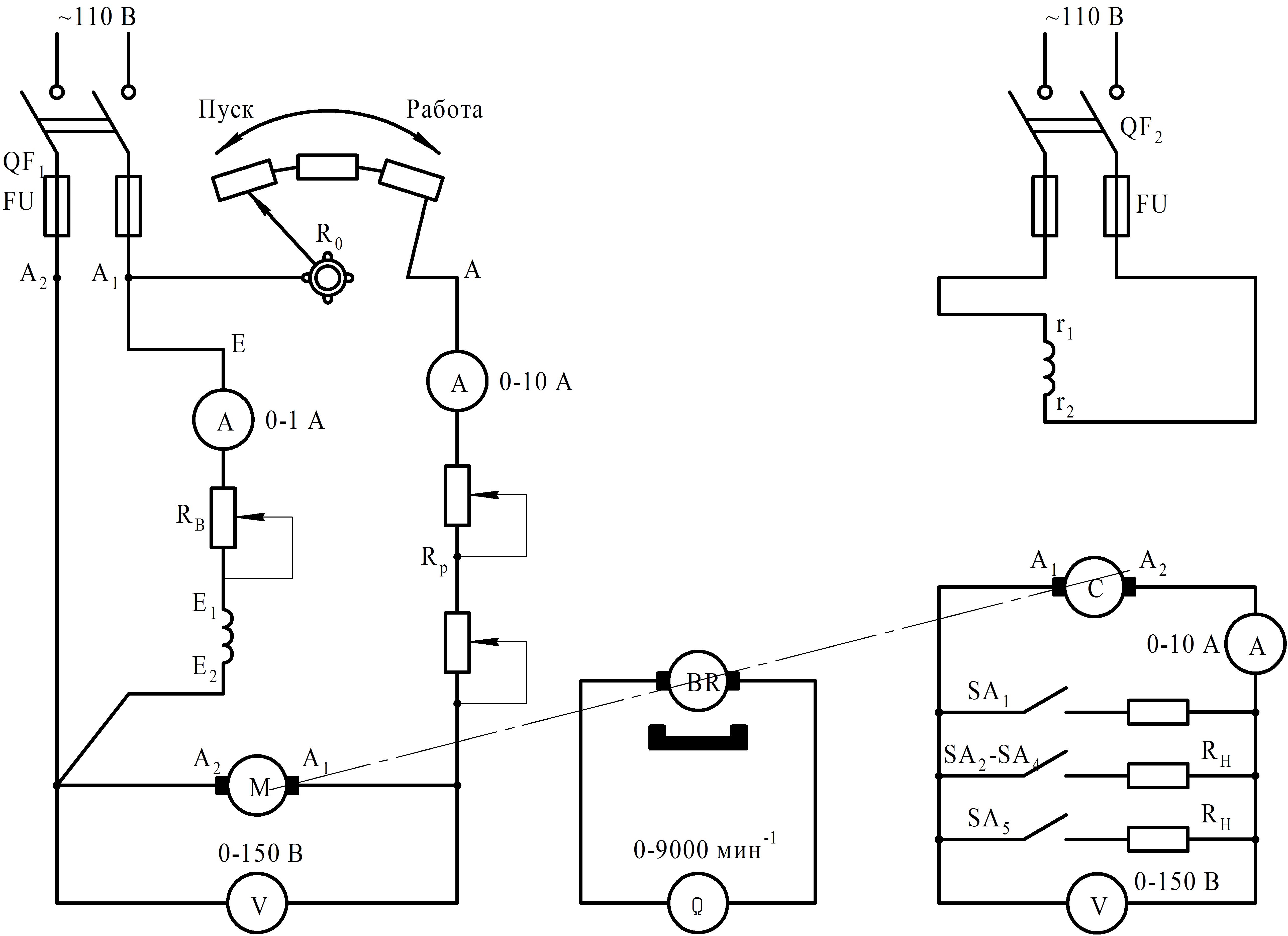

Рис. 8.4. Электрическая схема испытательного стенда с нагрузочным генератором
Произведите 6-7 измерений при каждом способе регулирования и, записав результаты в табл. 8.3 и 8.4, проверьте закономерность полученных результатов по уравнениям, характеристик:
частотной (скоростной)
,
механической
.
Таблица 8.3
Реостатное регулирование частоты вращения
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
const |
Таблица 8.4
Полюсное регулирование частоты вращения
, мин-1 |
|
|
|
|
|
|
, А |
|
|
|
|
|
|
|
const |
7. Включите рубильником QF2 обмотку возбуждения r1, r2 нагрузочного генератора в сеть - 110В и снимите рабочие характеристики двигателя: M(P2); n(P2); I(P2); (P2) при U=const и IB=const для чего выключателями SA1-SA5 включите поочередно нагрузку RH генератора; запишите результаты измерений тока якоря двигателя Iдв, частоту вращения n, напряжение и ток нагрузочного генератора (Uг и IЯ) в табл. 8.5.
8. Результаты испытаний двигателя покажите преподавателю, после чего произведите демонтаж схемы и приведите в порядок испытательный стенд.
Таблица 8.5
Результаты испытаний двигателя
Измерения |
Вычисления |
|||||||||
двигатель |
генератор |
|||||||||
|
мин-1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
9. По данным измерений выполните вычисления остальных параметров (см. табл. 8.5), необходимых для построения рабочих характеристик:
1)
мощность, отдаваемую генератором на
нагрузочные реостаты
,
Вт,
,
где
и
-
напряжение и ток генератора
;
2) мощность на валу двигателя, Вт,
,
где
-
КПД генератора
,
определяемый в зависимости от развиваемой
им мощности по графику
;
График зависимости КПД генератора от нагрузки смотри в приложении 1
3) мощность, потребляемую двигателем из сети, Вт,
,
где Uдв и I - напряжение и ток двигателя I=Iдв+IB, здесь Iдв - ток в цепи якоря, IB - ток в обмотке возбуждения;
4) коэффициент полезного действия двигателя, %,.
.
5) момент, развиваемый двигателем, Н м,
