Метод трех ваттметров
Этот метод применяется для измерения активной мощности в трехфазных цепях с нейтральным проводом при неравномерной нагрузке фаз. В качестве измерительных приборов могут быть использованы три однофазных ваттметра или один трехфазный трехэлементный ваттметр. Ваттметры включаются по схеме, изображенной на рис. 5.4. Каждый из ваттметров (элементов) измеряет мощность одной из фаз.

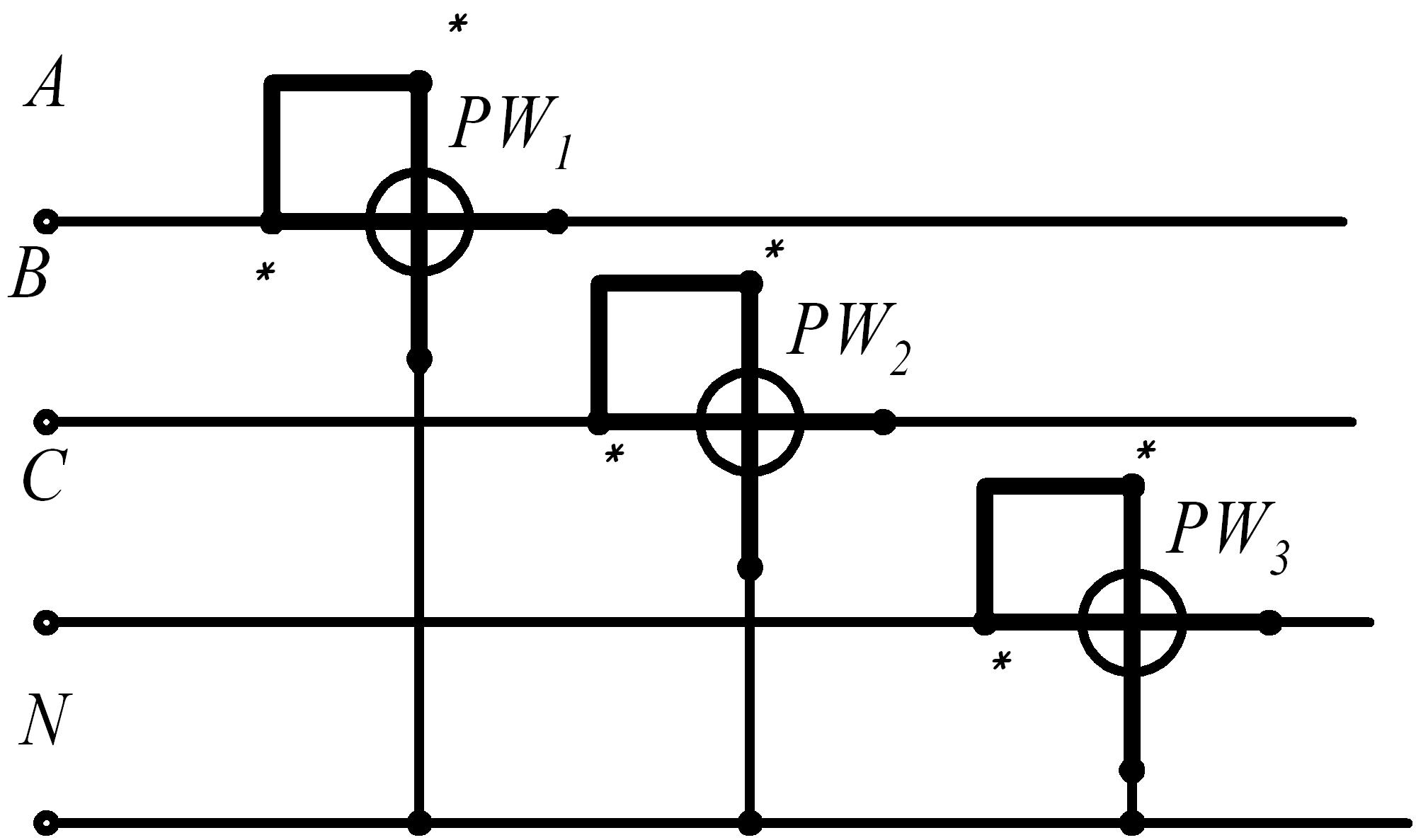

Рис. 5.4. Схема измерения активной мощности в трехфазной четырехпроводной цепи тремя однофазными ваттметрами
Активная
мощность трехфазной цепи определяется
суммой показаний трех ваттметров
.
Порядок проведения работы
1. Ознакомиться с приборами, необходимыми для выполнения работы, записать их технические данные (табл. 5.1).
Таблица 5.1
Технические характеристики приборов
Наименование прибора |
Система прибора |
Класс точности |
Пределы измерений |
Цена деления |
|
|
|
|
|
2. Собрать схему, указанную на рис. 5.5 и проверить ее.

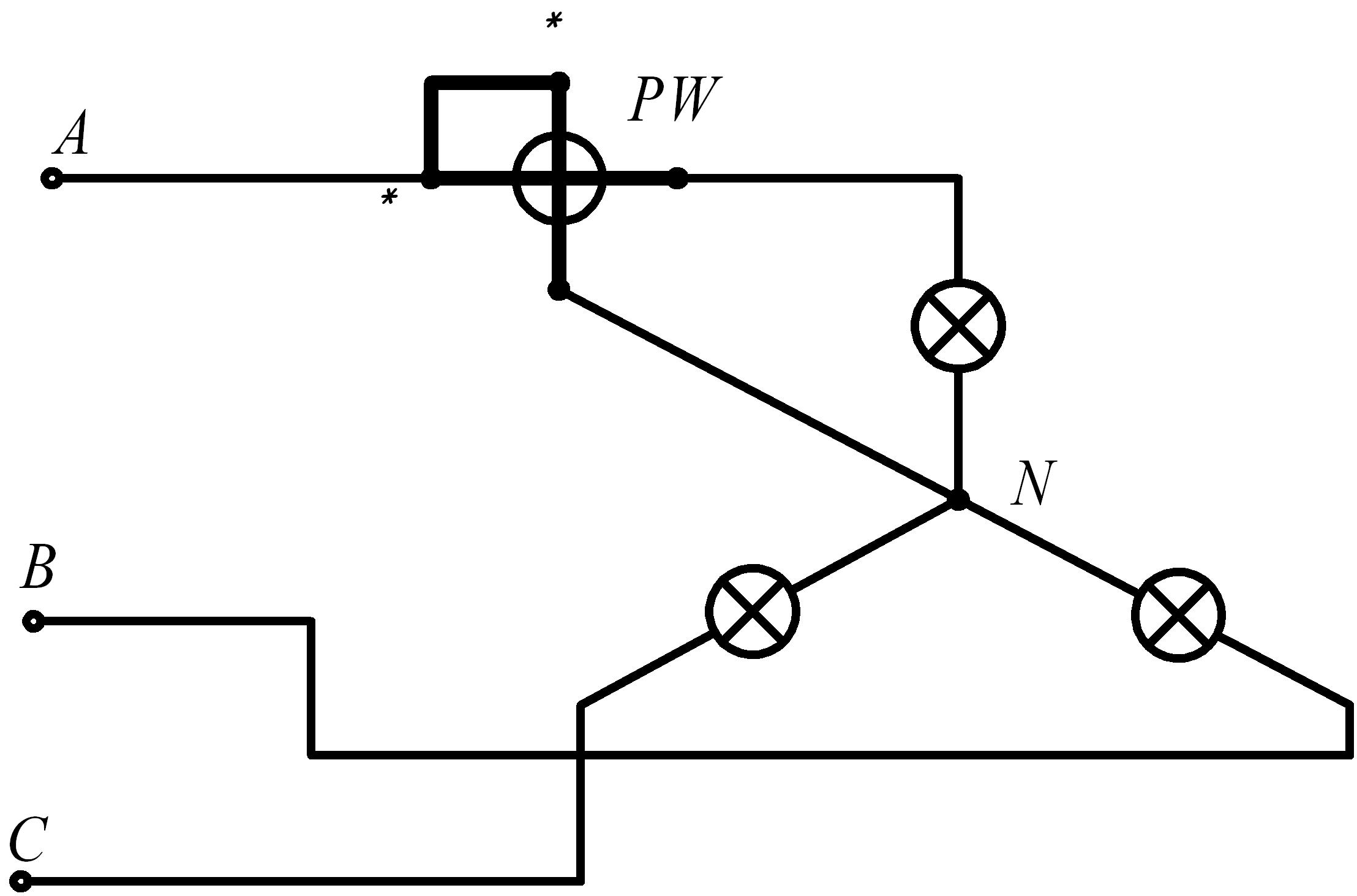

Рис. 5.5. Схема измерения активной мощности трехфазной цепи одним однофазным ваттметром при доступной нулевой точке
3. Установить на всех фазах равномерную нагрузку (по 5 ламп в каждой фазе, по 3 лампы в каждой фазе), измерить мощность, напряжения и токи. Данные опытов занести в табл. 5.2.
Таблица 5.2
Результаты опытов и вычислений
Измерено |
Вычислено |
|||||||||||||
№ опыта |
UAB, B |
UBC B |
UCA, B |
UA, B |
UB, B |
UC, B |
IA, A |
IB, A |
IC, A |
P, Вт |
РΣ, Вт |
UФ, В |
IФ, А |
Ррасч. Вт |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4. Показать руководителю результаты опытов.
5. Разобрать схему.
6. Собрать схему, указанную на рис. 5.6 и проверить ее.
Рис. 5.6. Схема измерения активной мощности трехфазной цепи двумя одинаковыми однофазными ваттметрами
7. Изменяя нагрузку в фазе А (0, 3, 5 ламп), произвести измерение мощностей, напряжений и токов для всех трех опытов. При этом в фазах В и С нагрузка должна оставаться неизменной (по 5 ламп). Данные опытов занести в табл.5.3 .
Таблица 5.3
Результаты опытов и вычислений
Измерено |
Вычислено |
|||||||||||||||
№ опыта |
UAB, B |
UBC B |
UCA, B |
UA, B |
UB, B |
UC, B |
IA, A |
IB, A |
IC, A |
P1, Вт |
Р2, Вт |
РΣ, Вт |
UФ, В |
IФ, А |
Ррасч. Вт |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
8. Показать руководителю результаты опытов.
9. Разобрать схему, привести в порядок рабочее место.
Составить отчет по работе, который должен содержать следующие основные разделы:
- схемы опытных установок;
- техническую характеристику приборов и аппаратов;
- краткое описание порядка и характера проведенных исследований;
- таблицы измерений;
- расчетные формулы и таблицы расчетных данных;
- векторные диаграммы;
- выводы.
