Порядок проведения работы
1. Ознакомиться с приборами и установкой, записать технические данные однофазного трансформатора разборного типа ТР-1 и приборов (табл. 7.1).
Таблица 7.1
Техническая характеристика приборов и аппаратов
Наименование прибора |
Система прибора |
Класс точности |
Пределы измерений |
Цена деления |
|
|
|
|
|
2. Изучить правила и порядок выполнения работы.
3. Собрать схему для испытания трансформатора (рис. 7.3) и дать ее проверить преподавателю.
4. Выполнить опыт холостого хода при номинальном значении приложенного напряжения U1H = 220 В. Номинальное напряжение установить лабораторным трансформатором типа ЛАТР-2М, включенным в первичную обмотку испытываемого трансформатора. Измерить U1H, I0, P0, U20, данные записать в табл. 7.1.
5. Выполнить опыт короткого замыкания. На первичную обмотку подать с помощью автотрансформатора пониженное напряжение (4-11% от U1Н) от 0 до такого значения Uk, при котором токи в обмотках трансформатора достигнут номинального значения I1H, I2H (см. расчетные формулы). Измерить: Uk, I1k = I1H, I2H = I2k, Pk – данные измерений записать в табл. 7.3.
6. Выполнить опыт работы трансформатора при активной нагрузке. Провести 5 измерений, увеличивая ток во вторичной обмотке трансформатора с помощью реостата от I2 = 1 A до I2 = 3 A (через 0,5 А). При опыте приложенное первичное напряжение поддерживать постоянным и равным U1H = 220 B. Измерить U1H, U2, I1, I2, P2. Данные измерений записать в табл. 7.4.
7. Показать преподавателю результаты опытов.
8. Разобрать схему, привести в порядок рабочее место.

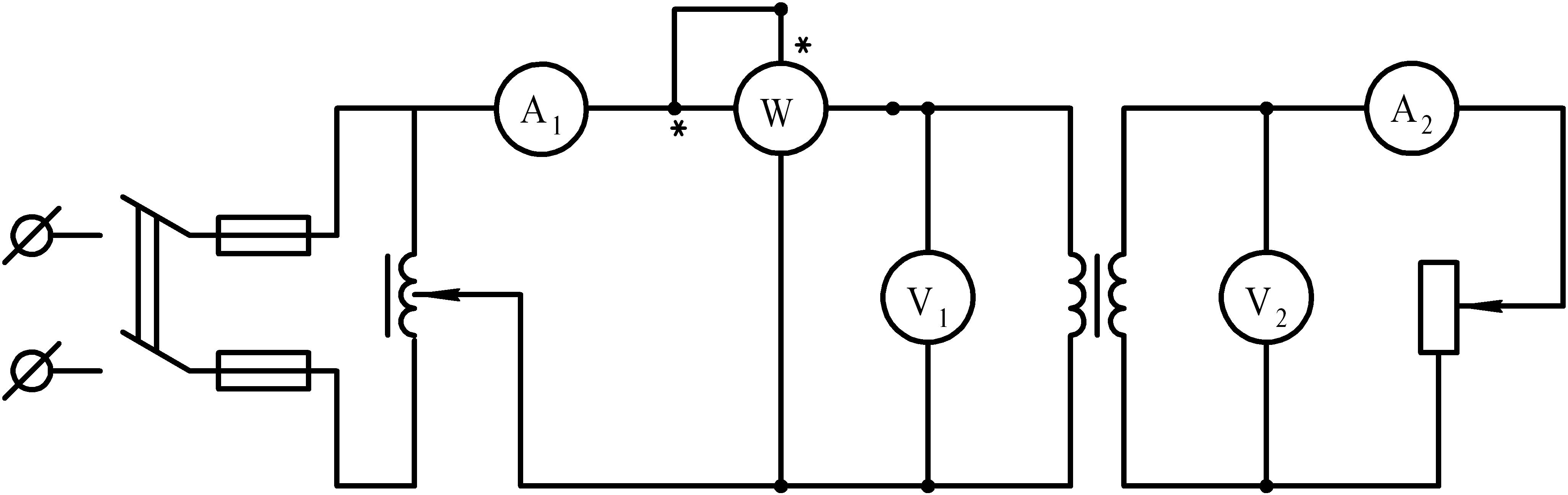

Рис. 7.3 Схема подключения трансформатора
9. По данным опытов определить:
а) коэффициент трансформации n;
б) потери в стали Рст;
в) параметры короткого замыкания Zk, Rk, Xk;
г) активную и реактивную составляющие напряжения Uka, Ukp;
д) потери в меди Рм;
е) значения η, U2;
10. Построить кривые КПД (рис. 7.4) η = f (β):
а) по экспериментальным данным табл. 7.4 (при cos φ = 1);
б) расчетным путем (при cos φ = 0.8).
11. Построить внешние характеристики (рис. 7.5) – U2 = f (β):
а) по экспериментальным данным табл. 7.4 (при cos φ =1);
б) расчетным путем (при cos φ = 0.8).

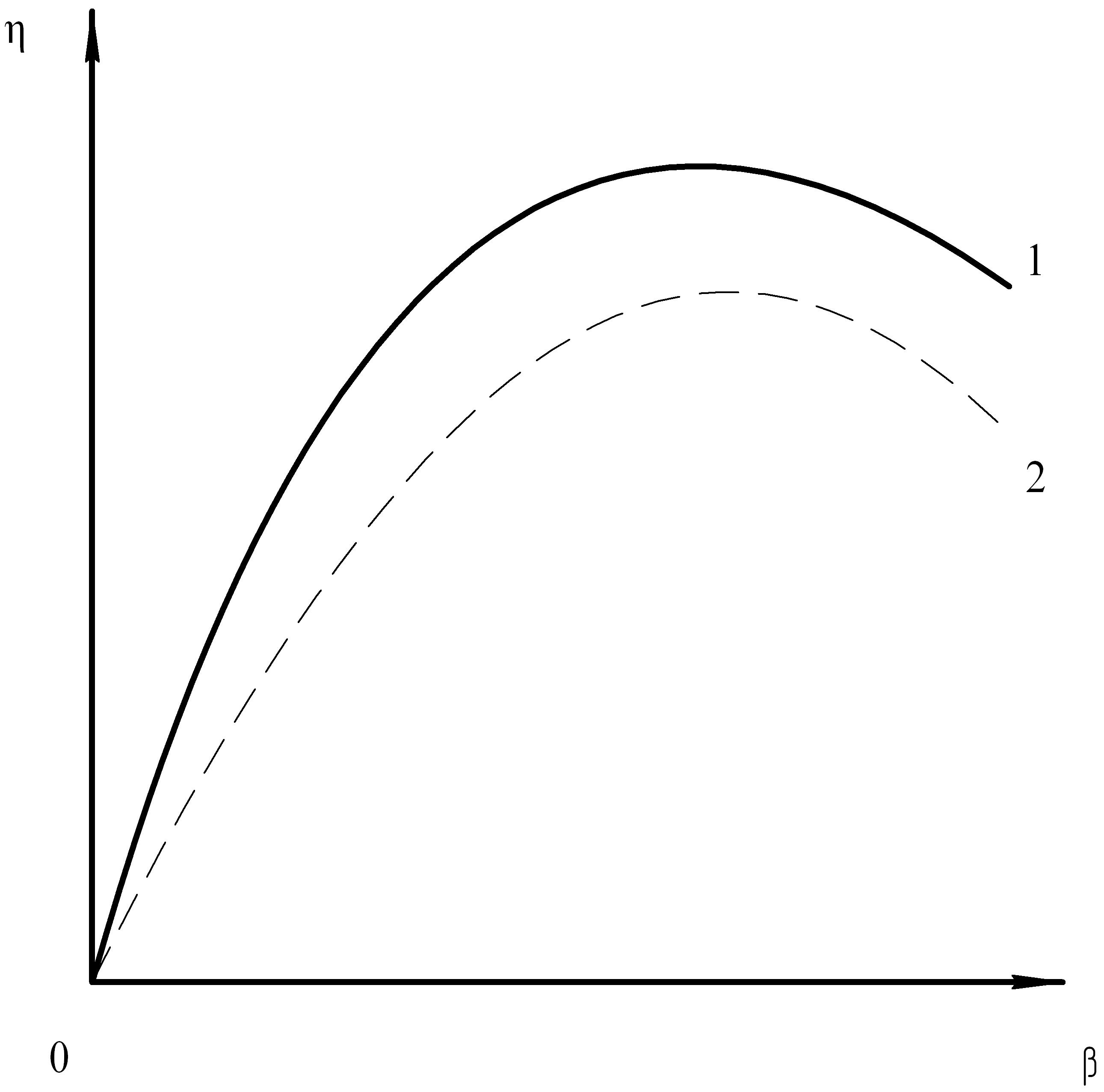

Рис. 7.4. Зависимость КПД трансформатора от коэффициента нагрузки: 1 – cos φ = 1; 2 – cos φ = 0.8

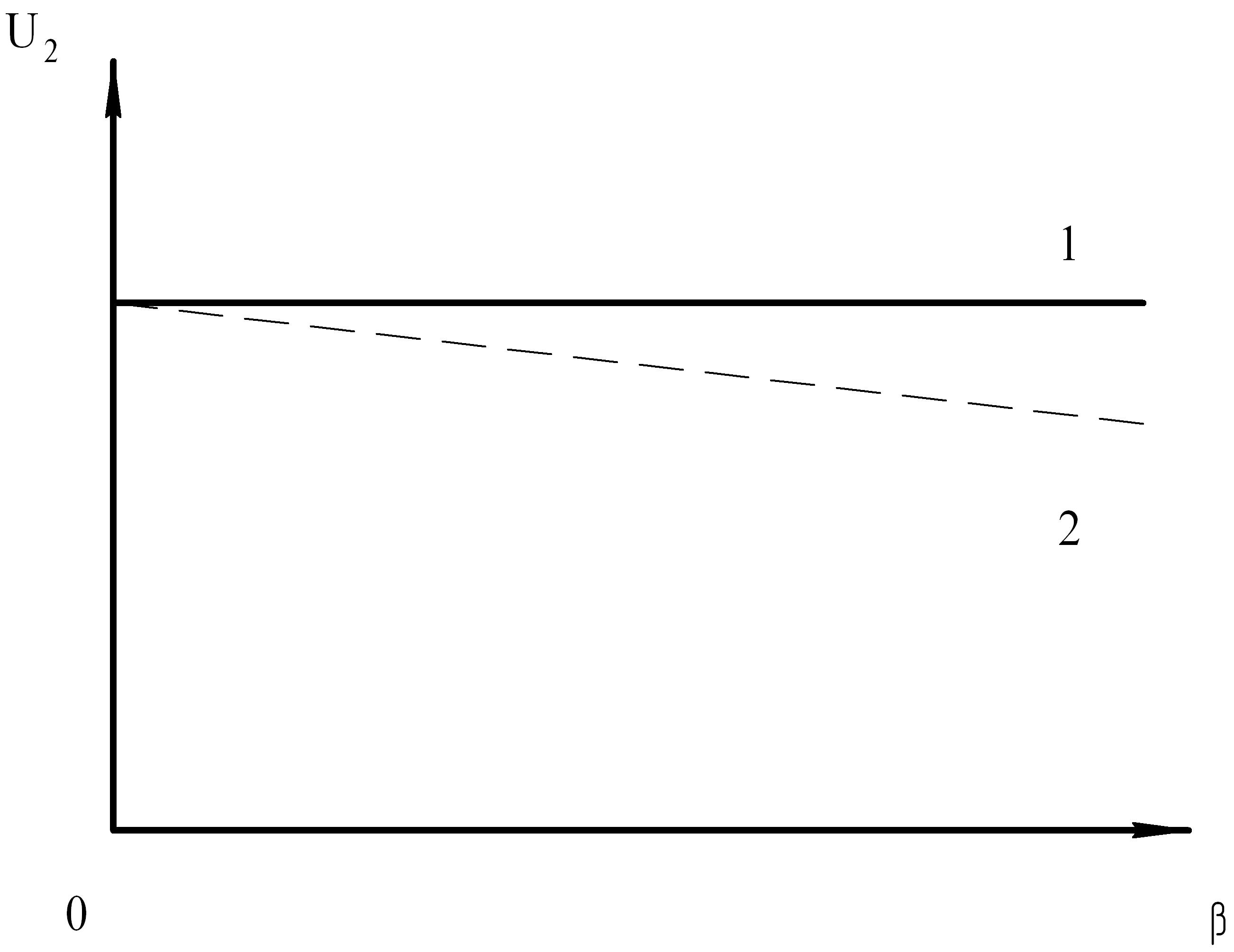

Рис. 7.5. Зависимость напряжения на вторичной обмотке трансформатора от коэффициента нагрузки: 1 – cos φ = 1; 2 – cos φ = 0.8
12. Составить отчет о работе.
Отчет должен содержать следующие основные разделы:
- принципиальную схему опытной установки;
- технические характеристики приборов и аппаратов;
- краткое описание порядка и характера проведенных исследований;
- таблицы измерений;
- расчетные формулы и таблицы расчетных данных;
- графики;
- выводы.
Таблица 7.2
Опыт холостого хода
U1H, B |
U20, B |
I0, A |
P0, Вт |
|
|
|
|
Таблица 7.3
Опыт короткого замыкания
Uk, B |
I1k, A |
I2k, А |
Рк, Вт |
|
|
|
|
Таблица 7.4
Опыт работы трансформатора под нагрузкой
№ опыта |
U1H, B |
U2, B |
I1, A |
I2, A |
P1, Вт |
1 |
|
|
|
|
|
2 |
|
|
|
|
|
3 |
|
|
|
|
|
4 |
|
|
|
|
|
5 |
|
|
|
|
|
