Клещи для снятия изоляции типов кси-1м, кси-2м.

Удаление с жил установочных и монтажных проводов резиновой и пластмассовой изоляции удобно осуществлять с помощью клещей для снятия изоляции типов КСИ-1М и КСИ-2М (рис. 6). Клещи КСИ-1М удерживают большим пальцем и ладонью правой руки за рычаг 1, безымянным и мизинцем—за рычаг 2 и указательным и средним—за рычаг 3. Рычагами 1 и 2 и ножами 9 и 10 отрезают конец провода и, возвратив рычаг в исходное положение, уста­навливают провод при сомкнутых губках в отверстие 11 (1,5 мм²) или 12 (2,5 мм²). Сжимая рычаги 1 и 2, закрепляют провод в при­жимах 4 и 5 и одновременно подрезают его изоляцию. Затем к сжатым рычагам 1 и 2 прижимают рычаг 3. Губки 6 и 7 при этом расходятся и с конца провода сдвигает­ся изоляция. Все рычаги освобождают, провод извлекают из клещей.

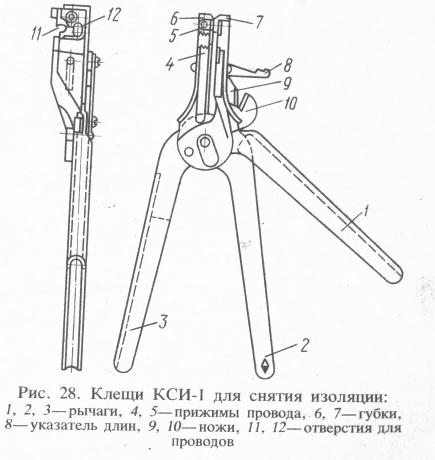

Р ис.6 Клещи КСИ-1 для снятия изоляции:

1,2,3-рычаги; 4, 5-прижимы провода; 6,7-губка;

8-указатель длин; 9,10-ножи;

11,12- отверстия для проводов

Клещи КСИ-2М бо­лее совершенны по кон­струкции и имеют толь­ко две рукоятки.

Для снятия резино­вой, пластмассовой и хлопчатобумажной изо­ляции с концов жил про­водов и кабелей сечени­ем 0,75—1,5 мм² приме­няют клещи МБ-1 М (рис. 7а). Они снабжены ножами для перекусывания жил.

Обработку плоских проводов АППВ, АППВС и т. п. производят клещами МБ-2, устройство которых подобно МБ-1М и КУ-1 (рис. 7а, 7б).

Рис.7, а) Клещи МБ - 1М: 1,10- рукоятки; 2 - копир; 3 - поводок; 4 -подвижный нож; 5 - неподвижный нож; 6 - прижим; 7,8 - губки; 9 -крышка; 10-ножи.

б) - Универсальные клещи КУ - 1 и производимые с их помощью операции:

1 — отрезание провода; 2, 4, 6 - удаление перемычки; 3 - снятие изоляции;

5 - изготовление колец.
