Простановка размеров отверстия на главном виде
Прежде чем проставлять размеры на чертеже, установим следующие параметры для шрифта: Настройка / Статус / Шрифт.
Простановка размеров выполняется с помощью команды D: Создать размер (Чертеж / Создать размер). После вызова команды подведите курсор к окружности. После того, как она подсветится, нажмите ЛКМ. Если затем перемещать курсор, то вместе с ним будет перемещаться обозначение размера. На панели автоменю есть опции «Радиальный/диаметральный размер» и «Изменить направление полки».
В окне «Свойства» разверните группу параметров «Допуск» и выделите галочкой параметр «Отклонения». Для ввода станут доступны два поля – верхний предел и нижний предел. Введите значение 0.05 в первое поле. Зафиксируйте размер.
Создание вертикального габаритного размера

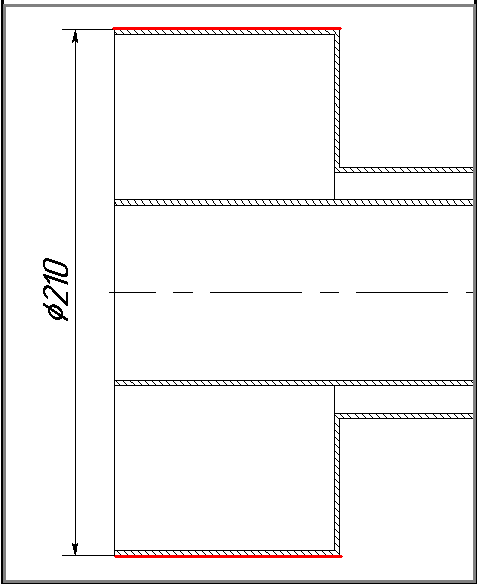

Проставим габаритный размер на виде слева. Для этого в команде «Создать размер» укажите две горизонтальные прямые. В автоменю станут доступными опции:
Включить режим
центрирования размера
Нажмите ее для того, чтобы значение размера располагалось ровно по середине размерной линии;
Сменить знак
Нажмите ее нужное количество раз для вставки знака обозначения диаметра.
Зафиксируйте размер.
Создание второго габаритного размера
Для создания габаритного размера можно использовать не только параллельные линии изображения, но и 2D узлы или окончания линий. Укажите курсором две точки, которые определяют габариты детали.
Размерная линия
изначально расположена параллельно
воображаемой линии, соединяющей выбранные
узлы. Выровнять линии можно при помощи
опции автоменю
М Изменить
тип размера.
Нажмите опцию
нужное количество раз. Также можно
воспользоваться выпадающим списком
опций. Если нажать ЛКМ и удержать ее на
маленьком треугольнике в правом нижнем
углу пиктограммы, то появится расширенный
список опций. Воспользуемся опцией «По
горизонтали»
.
Включите режим центрирования размера. В окне «Свойства» в группе параметров «Допуск» для параметра «Отклонение» введите в оба поля значение 0.05. Зафиксируйте размер.
Создание размера на отрезке
Теперь проставим размер другим способом.
В команде Создать
размер подведите
курсор к нужному отрезку, нажмите ЛКМ
и, не отпуская ее, сдвиньте курсор в
любую сторону. Система перейдет в режим
построения размера по отрезку. Также
этот режим можно включить опцией автоменю
Простановка
размера по отрезку. Укажите
место расположения нового размера и
зафиксируйте.
Самостоятельно создайте остальные размеры.
Создание обозначения шероховатости
Вызовите команду:
Создать
шероховатость
(Чертеж
/ Шероховатость).
В окне Свойства
в группе
параметров
Высотный параметр задается
тип и значение шероховатости. Нажмите
в поле параметра Ra
и укажите
значение 1,60. Выберите опцию
Установить связь
с размером.
Укажите выносную линию диаметрального размера на главном виде, расположите обозначение шероховатости и зафиксируйте результат.
Теперь используя
опцию
Установить
связь с прямой постройте
обозначения шероховатости для внутренней
цилиндрической поверхности. Укажите
на линии чертежа, обозначающие поверхности
и установите требуемой положение знаков
обозначения шероховатости.
Для выхода из
команды нажмите
.

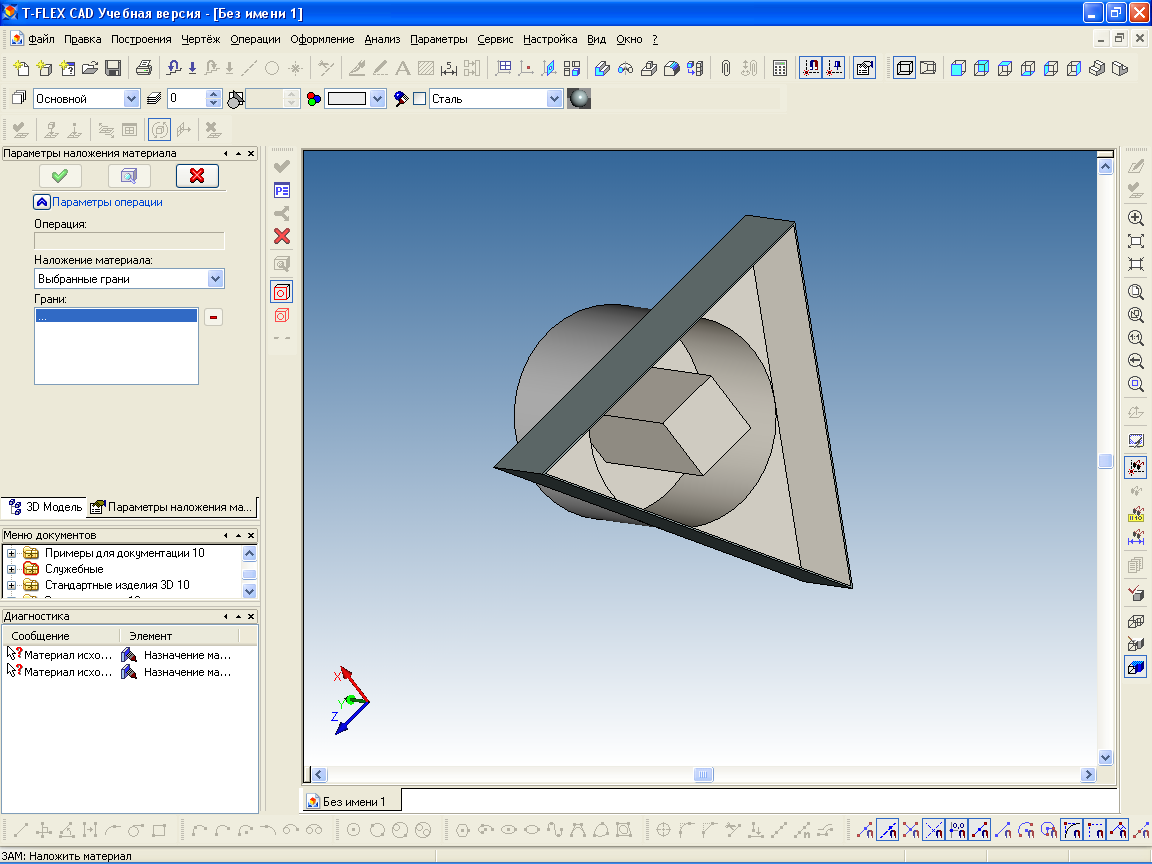

Задание №1
1.
2.
3.
4.
5.
6.
7.
8.
9.
