Лабораторная работа №3.
Тема: Создание простой 3D модели и чертежа по 3D модели.
Цель: Создание простой модели основания с применением инструментов построения профиля - прямоугольника, окружности, операций – выталкивание со сложением, выталкивание с вычитанием, оболочка. Создание чертежа по 3D модели.
Ход работы:
Создание основания.
Добавление выталкивания.
Добавление выреза.
Создание оболочки.
Изменение размеров
Создание чертежа.
Оформление чертежа.
Создание новой детали
Для создания новой детали нажмите кнопку "Новая 3D модель " на панели инструментов или выберите "Файл/Новая 3D модель".
Рисование окружности.

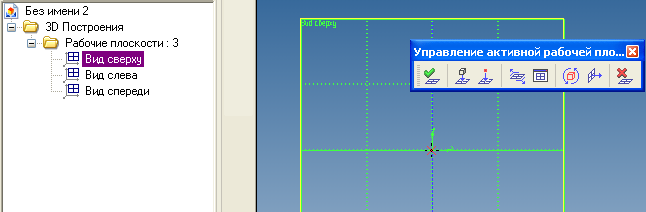

В дереве модели откройте изображения плоскостей, нажмите ЛКМ на название плоскости Вид сверху.
Вызовите ПКМ контекстное меню и выберите Чертить на рабочей плоскости.
Рис. 1
Начертите окружность диаметром 150 мм с центром в начале координат инструментом Окружность , обведите ее линией изображения .
Выталкивание основания.
Первый элемент создаётся путём выдавливания профиля окружности.
Выберите Операция/Выталкивание в строке меню или соответствующую кнопку на панели инструментов.
На экране появится фантом трехмерного элемента — временное изображение, показывающее текущее состояние создаваемого объекта. Если фантом не появился, щелкните ЛКМ на профиль в рабочей области.
В окне свойств выполните следующие операции:

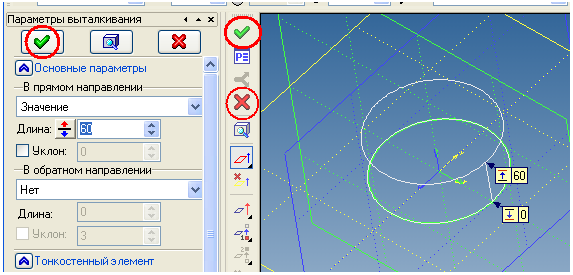

В строке В прямом направлении задайте Автоматически или Значение. В строке Длина - 60. Завершите операцию нажатием на пиктограмму (рис. 2).
Выйдите из команды создания выталкивания, нажав на кнопку Выйти из команды в Автоменю или нажав на ПКМ.
Рис. 2
Новый элемент операция выталкивание_0 появится в дереве 3D модели.
Сохранение детали.

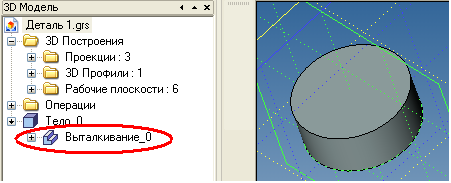

Сохраните модель под именем "Деталь 1". В дереве 3D модели название модели изменится.
Рис. 3
Создание второго тела.

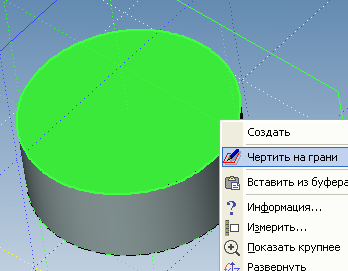

Для следующих элементов на грани детали или плоскостях модели рисуются профили и к ним применяется выбранная операция. Нажмите на лицевую грань детали для её выбора, грань изменит свой цвет. Выберите в контекстном меню Чертить на грани.
Рис. 4

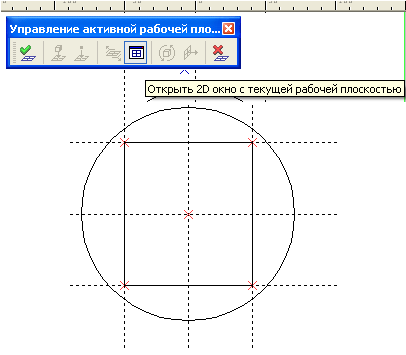

Нажмите кнопку Открыть 2 D окно . .. на панели инструментов Управление активной рабочей плоскостью. Начертите линии построения для прямоугольника симметрично относительно начала координат (рис. 5а) с размерами А1=100; А2=90 (рис. 5б). Обведите линии построения линиями изображения.
а б
Рис. 5
Выталкивание второго элемента модели.
Второй элемент создаётся путём выдавливания профиля прямоугольника.
На экране появится фантом трехмерного элемента — временное изображение, показывающее текущее состояние создаваемого объекта.
Рис. 6

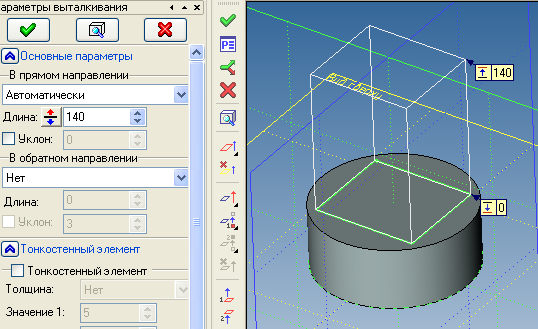

В окне Параметры выталкивания введите с клавиатуры 140. Значение попадет в поле Длина, завершите ввод , система построит второй элемент модели.

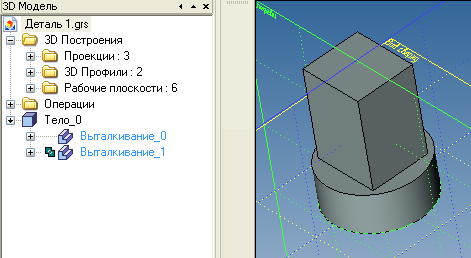

Новый элемент операция выталкивание_1 появится в дереве 3D модели.
Рис. 7

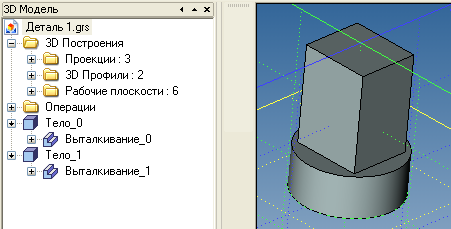

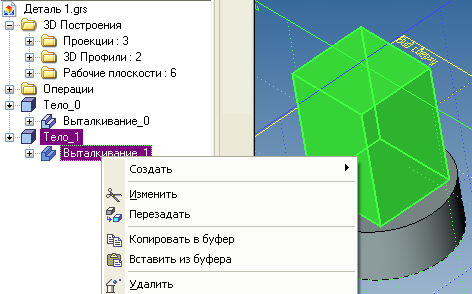

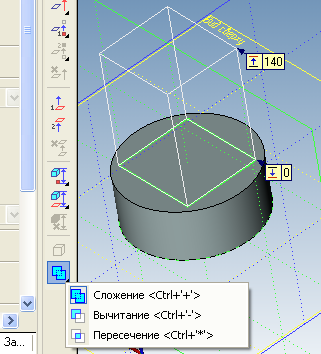

Прежде, чем приступить к созданию выреза, необходимо тела объединить. Объединение возможно в операции Выталкивание. Удалите операцию Выталкивание_1 (рис. 8а) и повторите операцию. Задайте те же параметры и включите пиктограмму сложение в автоменю (рис. 8б). Получится одно тело (рис.8в).
а
б
в
Рис. 8

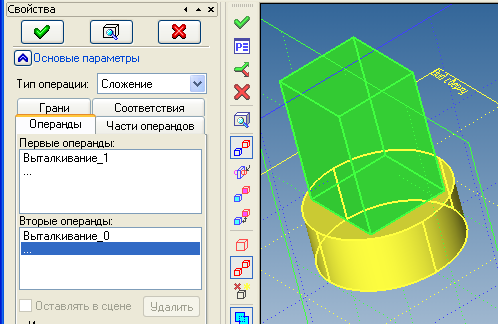

Такой же результат получится, если к двум телам применить операцию Булева.
Рис. 9
Создание выреза.
Нажмите на верхнюю грань прямоугольного элемента и выберите Чертить на грани в контекстном меню.
Рис. 10
Нарисуйте окружность из центра, укажите размер диаметра окружности 70.
Рис. 11

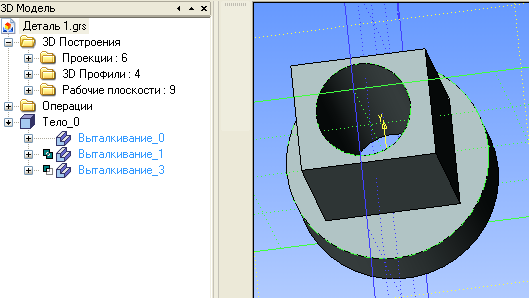

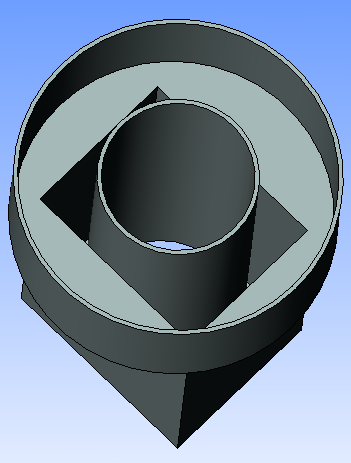

Примените операцию Выталкивание, задайте в прямом направлении – До грани, укажите щелчком ЛКМ нижнюю грань и включите в автоменю кнопку вычитание (рис. 12).

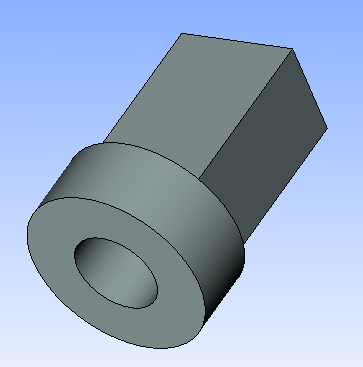

Рис. 12
Сохраните деталь.
Создание оболочки

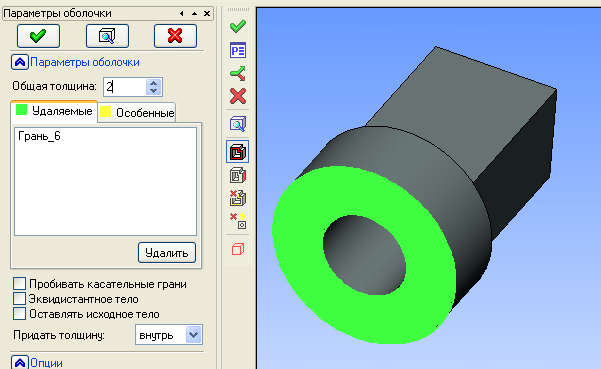

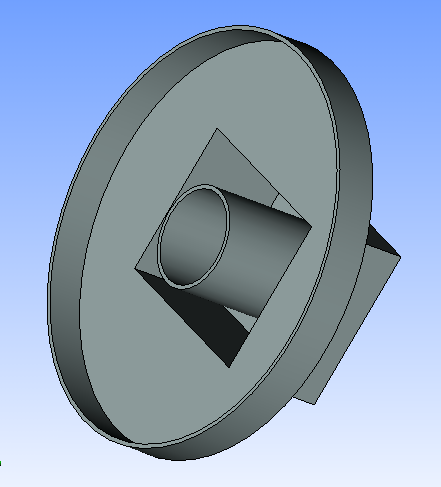

Поверните деталь и выберите нижнюю плоскость. Выберите операцию Оболочка. Установите значение толщины 2 (Рис. 13).
Рис. 13
Сохраните деталь.
Изменение размеров готовой детали
В дереве 3D модели выбрать Выталкивание_0». В контекстном меню для изменения глубины выталкивания (высоты цилиндра) выбрать Изменить. В окне В прямом направлении установите значение по вашему варианту.
В дереве 3D модели выбрать выталкивание_0 . При нажатии ПКМ откроется окно диалога. Для изменения параметров профиля (диаметра окружности) выбрать Редактировать геометрию, выставить диаметр, равный вашему значению по варианту. Завершить черчение на рабочей плоскости. Сохранить результат в папке под именем Деталь 2.
Изменить все размеры в соответствии с вариантом задания.
Рис. 14

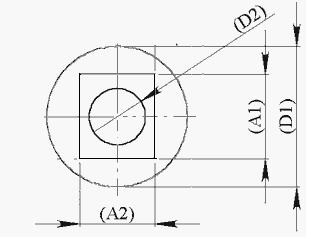

Варианты заданий.
Вариант |
D1 |
H1 |
A1 |
A2 |
H2 |
D2 |
Толщина оболочки |
1 |
50 |
190 |
30 |
20 |
10 |
10 |
1 |
2 |
60 |
180 |
35 |
25 |
20 |
15 |
1 |
3 |
70 |
170 |
40 |
30 |
30 |
20 |
1 |
4 |
80 |
160 |
45 |
35 |
40 |
25 |
1 |
5 |
90 |
150 |
50 |
40 |
50 |
30 |
1 |
6 |
100 |
140 |
55 |
45 |
60 |
35 |
2 |
7 |
110 |
130 |
60 |
50 |
70 |
40 |
2 |
8 |
120 |
120 |
65 |
55 |
80 |
45 |
2 |
9 |
130 |
110 |
70 |
60 |
90 |
50 |
2 |
10 |
140 |
100 |
75 |
65 |
100 |
55 |
2 |
