Топологии локальных сетей
Используются в основном 3 топологии (см. рис.): «звезда», «кольцо» и «шина».
В принципе были предложены также топологии «дерево» и «разомкнутое кольцо», но они не получили широкого распространения.

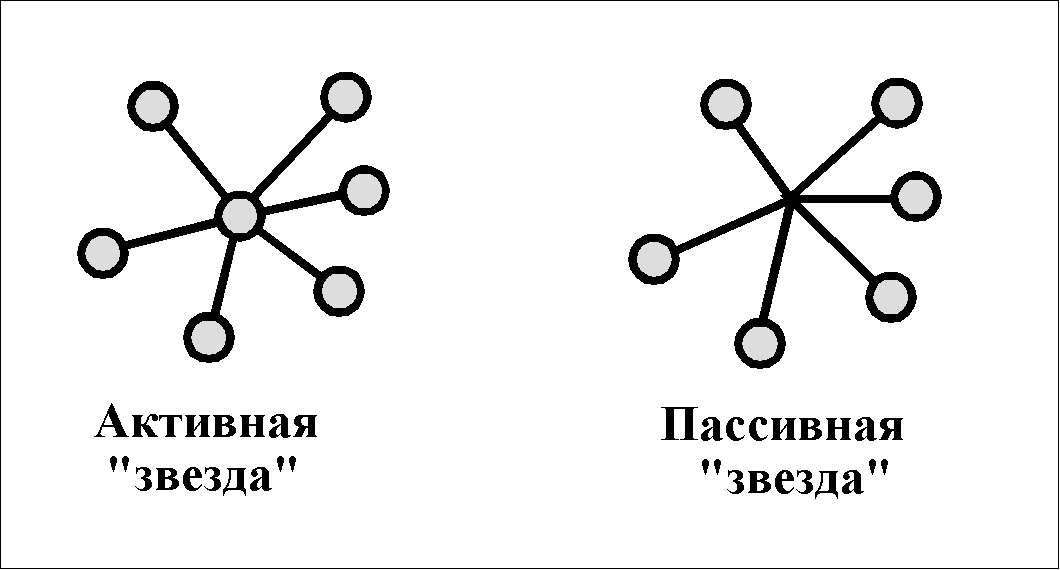

Сеть с топологией «звезда» может иметь 2 разновидности (см. рис.):
«активная звезда» – в центре также имеется абонент;
«пассивная звезда» – в центре просто соединение кабелей и нет никакой обработки информации.
Преимущество топологии «звезда» — конфигурация нечувствительна к выходу из строя кабеля (нарушается связь только с одним абонентом). Недостатками данной топологии являются:
Высокие требования к надежности центрального узла (его выход из строя ведет к отказу всей сети);
Ограниченное число абонентов (редко превышает 16), для увеличения их количества используется соединение нескольких «звезд».
К преимуществам топологии «кольцо» относятся:
Топология допускает большое число абонентов (1024 и более);
Топология нечувствительна к изменению числа абонентов;
Наличие усиления сигналов в кольце позволяет сделать его достаточно большим (до десятков км.).
Недостатком этого типа сетей является то, что выход из строя любого адаптера или разрыв кабеля приводит к выходу ЛВС из строя.
Логически топология «шина» может работать и как «звезда» и как «кольцо».
Преимущества «шины» – это большое допустимое число абонентов – до 1024, а также то, что она нечувствительна к выходу из строя компьютеров.
Недостаток «шины» – чувствительность к повреждению кабеля.
Среды передачи информации
Практически всегда используется последовательная передача, хотя имелись попытки параллельной передачи. Например, кабель Cluster-bus ЛВС Cluster One содержал 11 проводников: 8 – для передачи данных, 2 – для протокола «рукопожатия» и 1 использовался для индикации активности шины.
Витая пара
Это, в основном, неэкранированные витые пары UTP (Unshielded Twisted-Pair cable). UTP выпускаются пяти категорий (1 5). В ЛВС допускается применение категорий 3…5. Кабели категории 5 могут работать до частот в 100 Мгц. Волновое сопротивление UTP составляет 100 Ом. Для кабеля категории 5 установлено, к примеру, и минимальное число скручиваний на 1 фут длины – 8 скручиваний. Применяются (но значительно реже из-за более высокой стоимости) и экранированные витые пары STP.
Коаксиальный кабель
Применяется толстый и тонкий коаксиальный кабель с сопротивлением 50 Ом. Пропускная способность кабеля достигает 500 Мбит/с в режиме модуляции высокочастотного сигнала и 100 Мбит/с – в немодулированном режиме.
Необходимо согласование электрической линии связи, чтобы сохранить форму сигналов в кабеле (исключить отражения). Для этой цели применяют концевые согласователи — терминаторы(см. рис.). Нужно также произвести заземление кабеля в одной точке для предотвращения образования выравнивающего тока.
Волоконно-оптический кабель
Используется, в основном, тонкое (10 мкм) оптоволокно с длиной световой волны 0,85 мкм или 1,2 мкм. Скорость передачи в оптоволоконном кабеле достигает 3 Гбит/с. Длина кабеля достигает десятков километров.
Кроме скорости передачи имеются и такие преимущества, как высокая помехозащищенность и секретность (отсутствие излучения). Недостатками же являются малая механическая прочность и высокая сложность монтажа.
Радиоканал
Преимущества данной среды это:
большие расстояния до объекта (до сотен км.);
высокие скорости передачи (до десятков Мбит/с);
простота смены расположения объектов;
не требуется кабель.
К недостаткам же относятся:
высокая стоимость аппаратуры;
низкая помехозащищенность и секретность передачи.
Инфракрасный канал
Преимущества этой среды:
не требуется кабель;
отсутствие чувствительности к электромагнитным помехам.
Данная среда , однако, обладает такими недостатками, как:
высокая стоимость передатчиков и приемников;
невысокие скорости передачи (до 5 Мбит/с);
не обеспечивается секретность передачи.
Этот способ удобен для связи компьютеров в одной комнате. Наиболее естественный тип топологии при этом – «шина».
