14. Конструкции аппаратов по возрастанию консистенции:
реакторные аппараты с лопастными мешалками;
реакторные аппараты с турбинными мешалками;
шаровые мельницы для измельчения твердых материалов и конгломератов при перемешивании с плохо смачиваемыми жидкостями;
мешалки с вращающимися сосудами и неподвижной лопастью;
мешалки с вращающимися сосудами и лопастью;
аппараты с ленточными мешалками;
аппараты с дисковыми мешалками;
аппараты с рамными и якорными мешалками;
аппараты с двойными лопастями, вращающимися в разные стороны;
аппараты с гребенчатыми мешалками;
аппараты с планетарными мешалками;
валковые машины;
смесительные бегуны;
мешалки с вертикальным винтом;
лопастные и червячные смесители;
роторные смесители;
специальные эмульсионные и гомогенизирующие устройства.

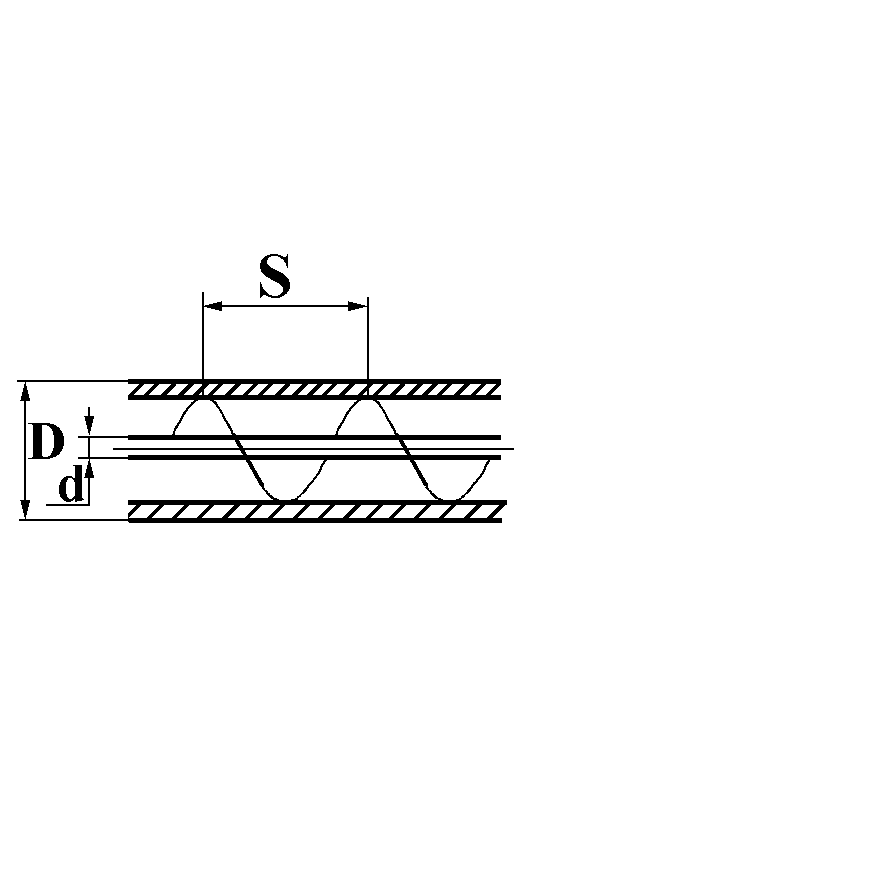

15.Ш
нековые
смесителя. Ленточные
смесители.
Наиболее часто для средних паст применяют шнековые (червячные) аппараты. Эти аппараты работают непрерывно. Шнек – устройство для транспорта и перемещения твердых паст. Изготавливаются сваркой и точением для малых габаритов диаметром не более 150 мм.
Червяк – устройство для перемещения и нагнетания тяжелых паст. Изготавливаются литьем с последующей обработкой поверхности или точением. Диаметры червяков бывают не более 150 мм.
За один оборот все точки условно продвигаются на 1 шаг. Шнек вращается; подаются компоненты; за счет вращения шнека происходит продвижение материала внутри корпуса. Т.к. имеет место трение на поверхности вала, корпуса и шнека, появляются градиенты скоростей. Если все эти скорости сложить по высотам, то получим общую скорость движения массы по высоте градиента.
За счет наличия градиента скоростей происходит неполное перемещение массы, находящейся в межвитковом пространстве за 1 оборот в следующее межвитковое пространство.
Производительность:
;
где
межвитковый
объем
коэффициент
заполнения (проскальзывания) – это доля
продукта прошедшего минус доля
оставшегося. Чем меньше
,
тем больше перемешивающий эффект.
Мощность:
;
где
удельный
расход энергии на единицу
производительности;
сопротивление
материала движению материала в корпусе
шнека;
угол
наклона винтовой линии;
общая
длина шнека.
Для
шнековых смесителей
.
Чем меньше
,
тем больше перемешивающий эффект.
;
n
сплошных шнеков = 20-200 об/мин

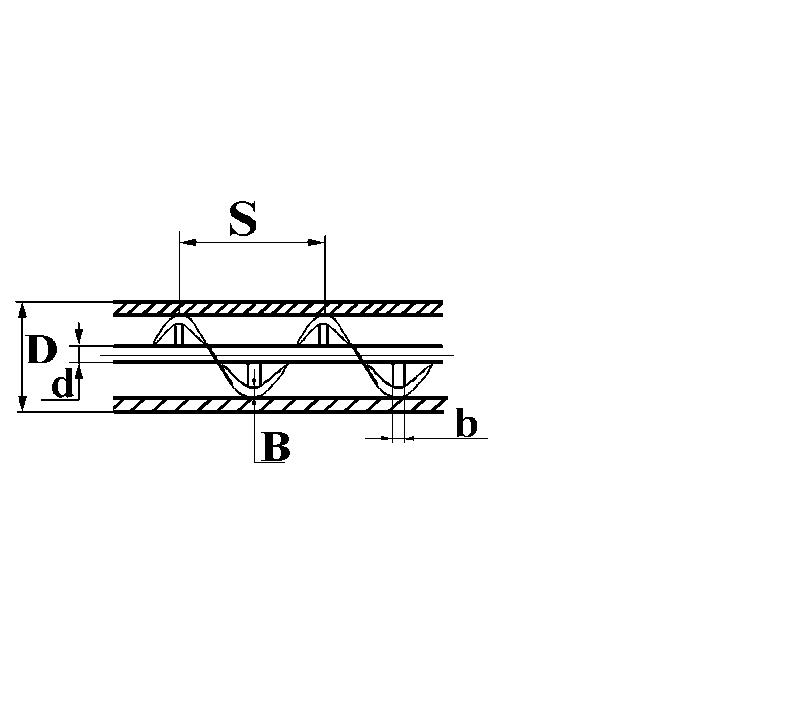

Л
енточные
смесители. Разновидностью
является ленточные смесители (вал, на
котором закреплена спираль в виде ленты;
спираль закрепляется на валу на спицах).
Имеются эмпирические формулы для расчета
производительности (Q)
и мощности (N)
этих смесителей. Коэффициент заполнения
для этих смесителей равен 0,2-0,4 и является
функцией размеров вязкости и рабочих
параметров. Эти смесители работают при
более высоких оборотах 100-500 об/мин.B,
b
– ширина спицы или лопастей.
Производительность:
;
Мощность: ;
