5. Показники ефективності використання води

Теоретична частина. Ефективність використання води в промисловому виробництві, технічна досконалість систем водопостачання, а також технічне оснащення споруд та технології очищення стічних вод оцінюється коефіцієнтами використання зворотної води, використання води, безповоротного водоспоживання, та водовідведення [Л. 2 с.82-83, Л. 13].

Порядок виконання.

1. Основою для виконання завдання є розрахунок витрат води на потреби різних галузей економіки.

2. За результатами розрахунку витрат води повного забору, безповоротного водоспоживання та водовідведення заповнюємо табл. 24, табл. 25, табл. 26.

Таблиця 24

Оцінка повного забору води Q^п з річки

№ з/п	Учасники ВГК	Qп середньорічне, м/3с	Розподіл, %
1	ПТР
2	П
3	КГС
4	КГМ
5	ТК
6	З
7	ТЕП
8		QП	100

Таблиця 25

Оцінка стану водовідведення (Q^в) у поверхневі води басейну річки

№ з/п	Учасник ВГК	Qв м3/с	Розподіл, %
1	ПТР
2	П
3	КГС
4	КГМ
5	ТК
6	З
7	ТЕП
8		Qв	100

Таблиця 26

Оцінка стану безповоротного водоспоживання(Q^б)

№ з/п	Учасник ВГК	Qб м3/с	Розподіл, %
1	ПТР
2	П
3	КГС
4	КГМ
5	ТК
6	З
7	ТЕП
8		 Qб	100

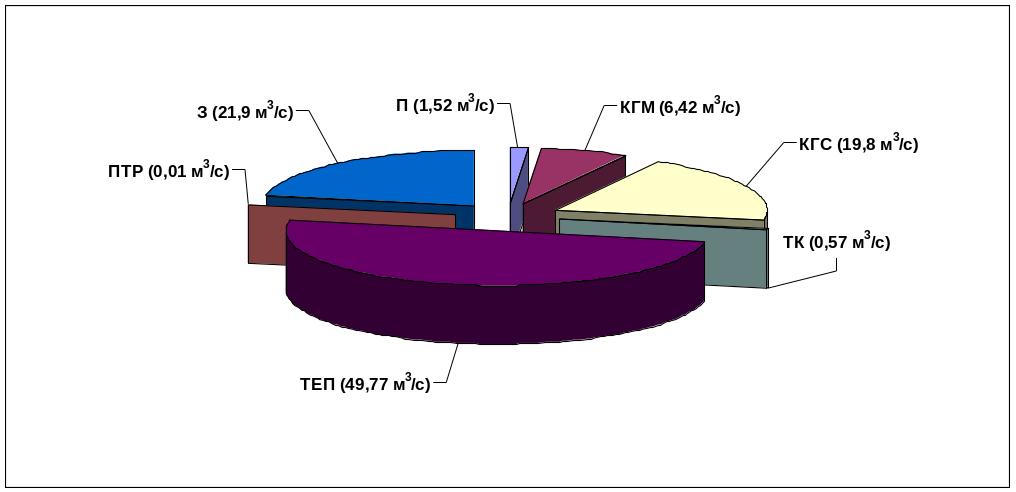

3. За даними табл. 24 навести графічну оцінку повного забору на потреби різних галузей економіки (рис. 17).

Рис. 17. Оцінка повного забору водних ресурсів учасниками ВГК

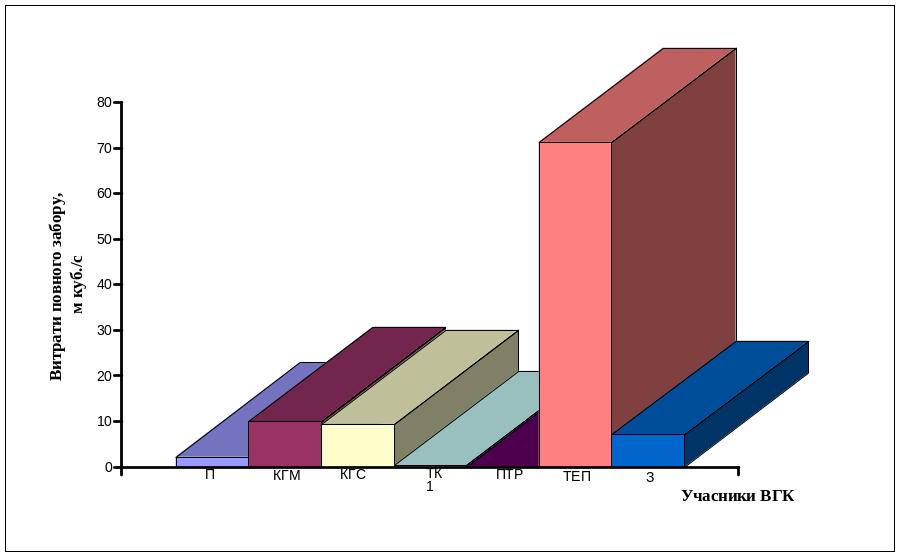

4. За даними табл. 25 навести графічну оцінку водовідведення різними галузями економіки (рис. 18).

Рис. 18. Оцінка стану водовідведення у поверхневі води учасниками ВГК

5. Коефіцієнт використання зворотної води в загальному об’ємі водоспоживання визначається за формулою

(34)

де Q_зв, Q_дж, Q_сир – витрати води які використовуються в зворотній схемі, забираються з джерела та надходять з сировиною.

6. Визначаємо коефіцієнт використання води, яка забирається з водного об'єкту:

(35)

де Q_ск – витрата води, що скидається у водойму.

7. Коефіцієнт безповоротного водоспоживання і втрат свіжої води (%) визначаємо за формулою

(36)

де Q_посл – витрата води яка використовується повторно.

8. Визначаємо коефіцієнт водовідведення

(37)

де Q_ін – витрата води, що надходить від інших водоспоживачів.

Оформлення завдання. Завдання виконується на аркушах формату А-4, або у робочому зошиті відповідно діючим стандартам оформлення конструкторської документації.
