6. Расчет защит преобразовательного агрегата

6.1. Расчет максимальной токовой защиты преобразовательного агрегата

Максимальная токовая защита без выдержки времени на реле РНТ-565 выполняется в двухфазном двухрелейном исполнение. Расчет уставок защиты производится в следующей последовательности.

1. Определяется предварительное значение первичного тока срабатывания защиты:

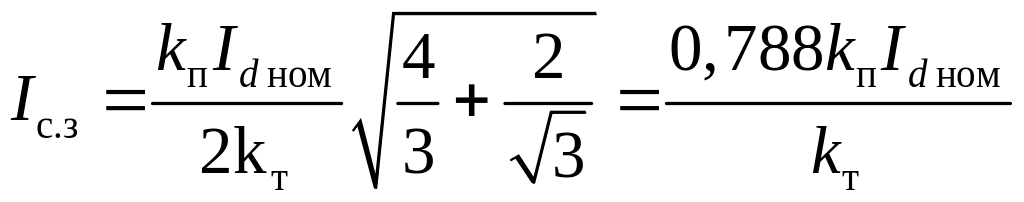

– для шестипульсовой нулевой параллельной схемы:

;

(6.1)

– для трехфазной мостовой схемы:

;

(6.2)

– для двухмостовой 12-ти пульсовой параллельной схемы:

;

(6.3)

– для двухмостовой 12-ти пульсовой последовательной схемы:

;

(6.4)

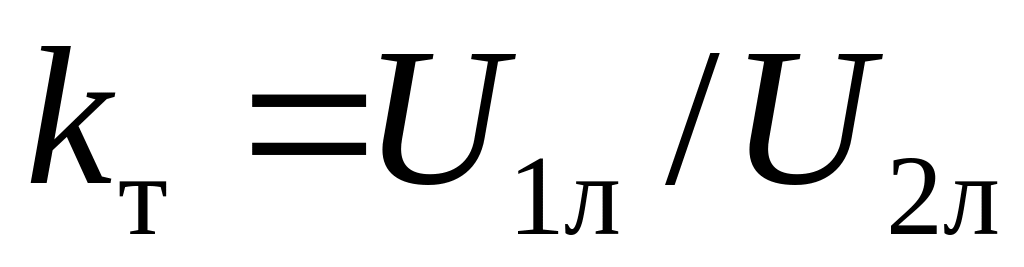

где – номинальный ток преобразователя, А; – коэффициент трансформации преобразовательного трансформатора; – коэффициент допускаемой перегрузки преобразователя, принимаемый 1,5.

2. Определяется предварительное значение тока срабатывания реле:

;

(6.5)

где – первичный ток срабатывания защиты, вычисленный по (6.1) – (6.4);

– коэффициент трансформации трансформаторов тока;

– коэффициент схемы соединения трансформаторов тока и реле.

3. Определяется предварительное число витков НТТ реле РНТ-565

;

(6.6)

где – намагничивающая сила срабатывания реле РНТ-565, равная 100 ампервиткам.

Расчетное значение округляют до такого ближайшего большего числа витков , которое может быть выставлено на коммутаторе реле РНТ-565. При этом может быть использована одна рабочая обмотка или две соединенные последовательно (рабочая и одна из уравнительных) .

4. По полученному значению определяют уточненные значения тока срабатывания реле:

(6.7)

и первичного тока срабатывания защиты:

(6.8)

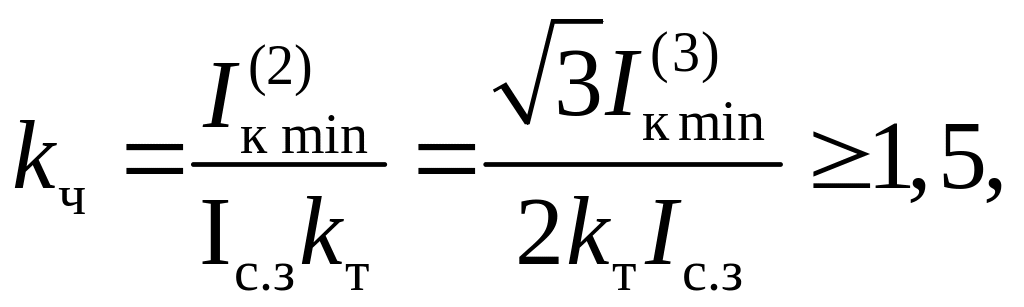

5. Проверяется коэффициент чувствительности защиты по условию:

(6.9)

где – минимальный ток двухфазного или трехфазного короткого замыкания на выводах вентильной (вторичной) обмотки преобразовательного трансформатора, А.

Максимальная токовая защита на реле РТ-40 с выдержкой 0,4 – 0,6 с, применяемая на действующих тяговых подстанциях, выполняется в двухфазном трехрелейном исполнение и рассчитывается по формулам (6.1) – (6.4) и (6.9).

6.2. Расчет токовой отсечки преобразовательного агрегата

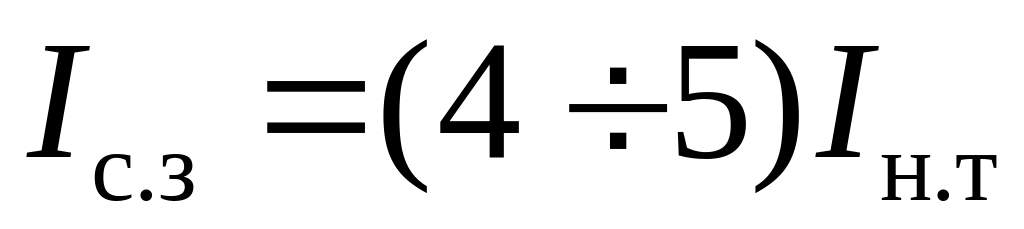

Токовая отсечка, применяемая на действующих тяговых подстанциях, выполняется на реле РТ-40 в двухфазном трехрелейном исполнении и действует без выдержки времени. Защита не должна срабатывать при включении преобразовательного трансформатора на холостой ход от бросков тока намагничивания. Первичный ток срабатывания защиты:

,

(6.10)

где – номинальный ток первичной обмотки преобразовательного трансформатора, А.

Ток срабатывания реле определяется по формуле (6.5).

Коэффициент чувствительности токовой отсечки:

,

(6.11)

где – минимальный ток двухфазного короткого замыкания на выводах первичной (сетевой) обмотки преобразовательного трансформатора, А.
