3.2. Турбулентное движение жидкости
Указанный режим движения характеризуется перемешиванием слоев жидкости, а также наличием пульсаций скоростей движения и давления.
Распределение осредненных по времени скоростей в поперечном сечении турбулентного потока существенно отличается от распределения при ламинарном течении (рис. 3.2). Распределение скоростей при турбулентном течении более равномерное, а увеличение скорости у стенки более интенсивное, чем при ламинарном течении [6].
-
Рис. 3.2. Профили скоростей течения жидкости при ламинарном и турбулентном движениях

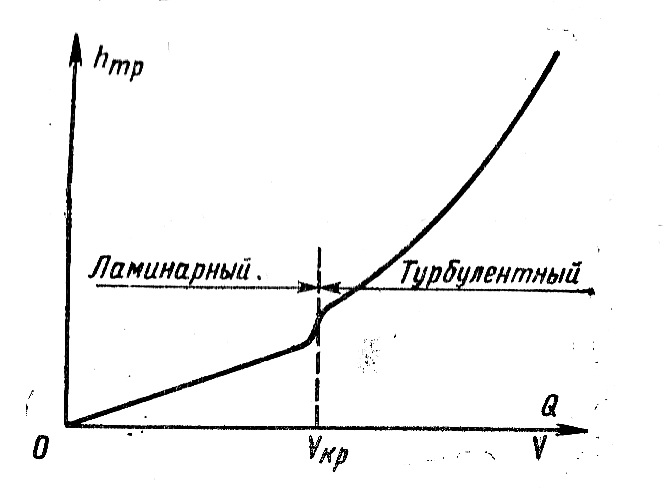

Рис. 3.3. Зависимость потерь на трение в трубе от скорости (расхода) движения жидкости
Значения коэффициента Кориолиса (α) при турбулентном течении заметно меньше.
Вследствие того, что при турбулентном течении отсутствует слоистость потока и происходит непрерывное перемешивание жидкости, то закон Ньютона в этом случае выражает лишь малую часть полного касательного напряжения. Из-за перемешивания жидкости и непрерывного переноса количества движения в поперечном направлении касательное напряжение τ на стенке трубы в турбулентном потоке значительно больше, чем в ламинарном при тех же значениях критерия Рейнольдса и динамического давления , рассчитанных по средней скорости потока.
Следовательно, потери энергии при турбулентном течении жидкости в трубах также получаются иными. В турбулентном потоке при Re > Reкр потери напора на трение по длине значительно больше, чем при ламинарном течении при тех же размерах трубы, расходе и вязкости жидкости.
В частности, если при ламинарном течении потери напора на трение увеличиваются пропорционально скорости в первой степени, то при турбулентном заметен некоторый скачок (рис. 3.3) сопротивления и затем более интенсивное увеличение величины hтр по линии, близкой к параболической.
Вследствие сложности процессов турбулентного течения и трудностей его аналитического исследования до сих пор не существует достаточно строгой и точной теории.
Практически во всех случаях расчетов параметров турбулентного течения используют экспериментальные данные, систематизированные на основе теории гидродинамического подобия.
Основной формулой для расчета потерь напора при турбулентном течении жидкости в круглых трубах является формула Вейбаха-Дарси
, (3.12)
где λт - коэффициент потерь на трение при турбулентном течении жидкости (коэффициент Дарси).
Уравнение (3.12) применимо и для турбулентного и для ламинарного течения. При этом для турбулентного течения коэффициент потерь на трение для данной трубы можно считать постоянной величиной.
Из уравнений гидродинамического подобия следует, что коэффициент λт так же как и λл, должен быть функцией основного критерия подобия напорных потоков – Рейнольдса. Он также может зависеть от безразмерного геометрического фактора - относительной шероховатости.
Если шероховатость трубы не влияет на ее сопротивление (λт), такую трубу называют гидравлически гладкой. В таких случаях λт является функцией лишь критерия Рейнольдса (рис. 3.4).
Рис. 3.4. Зависимость коэффициента потерь на трение от критерия Рейнольдса
|
Рис. 3.5. Зависимость коэффициента потерь на трение труб с искусственной шероховатостью от критерия Рейнольдса |
К гидравлически гладким трубам можно отнести цельнотянутые трубы из цветных металлов, высококачественные бесшовные стальные и пластиковые трубы. Существующие до сих пор водопроводные стальные и чугунные трубы не относятся к гидравлически гладким трубам.
Для шероховатых труб коэффициент потерь на трение зависит не только от критерия Рейнольдса, но и от шероховатости внутренних стенок трубы, а точнее от ее относительного значения - ∆/d.
Результаты проведенных И.И. Никурадзе экспериментальных исследований гидравлического сопротивления труб с различной шероховатостью представлены на рис. 3.5.
Представленные на данном рисунке результаты исследований позволяют сделать следующие выводы:
- при ламинарном течении шероховатость трубы не влияет на гидравлическое сопротивление;
- критическое значение критерия Рейнольдса практически не зависит от шероховатости;
- при небольших значениях критерия Рейнольдса в области турбулентного течения шероховатость не влияет на сопротивление трубопровода;
- при больших значениях Re и относительных шероховатостей коэффициент λ перестанет зависеть от Re и становится постоянным для данной относительной шероховатости.
Следовательно, для каждой из зависимостей коэффициента сопротивления от критерия Рейнольдса для шероховатых труб можно выделить три области значений Re и ∆/r0 , отличающихся друг от друга характером изменения λт:
- область малых значений Re и ∆/r0 , в которой коэффициент λт от шероховатости не зависит и определяется только критерием Re – область гидравлически гладких труб;
- во второй области коэффициент λт зависит одновременно от двух параметров – критерия Рейнольдса и относительной шероховатости;
- в третьей области с большими значениями критерия Рейнольдса и относительной шероховатости коэффициент λт не зависит от Re, а определяется лишь относительной шероховатостью стенок трубопровода. Эту область называют зоной автомодельности или режимом квадратичного сопротивления.
Такой характер зависимости коэффициента сопротивления от Re и относительной шероховатости достаточно логично объясняется наличием в турбулентном потоке пограничного ламинарного слоя. При небольших значениях Re толщина ламинарного слоя больше высоты шероховатости. Таким образом эти шероховатости находятся внутри ламинарного слоя и плавно обтекаются потоком, не влияя на величину сопротивления. По мере увеличения Re толщина ламинарного слоя уменьшается, и шероховатости находятся вне этого слоя, оказывая значительное влияние на сопротивление потоку.
При очень больших значениях Re толщина ламинарного слоя становится очень малой и шероховатости обтекаются турбулентным потоком с вихреобразованиями за каждым из них. Именно этим и объясняется квадратичный закон сопротивления движению потока для данной области.
Для практических расчетов по определению сопротивления реальных шероховатых труб целесообразно использовать универсальную формулу А.Д. Альтшуля
, (3.13)
где - эквивалентная абсолютная шероховатость, d – диаметр трубы.
При значениях Re < 20d/ выражение (3.13) переходит в приведенную выше формулу Блазиуса для гладких труб, а при Re > 500d/ - в формулу для шероховатых труб с квадратичным сопротивлением
Следовательно, зная численные значения критерия Рейнольдса и относительной шероховатости, можно выявить границы вышерассмотренных трех областей течения жидкости в шероховатых трубах.
