5. Вибір системи передачі

Система передачі обирається в залежності від кількості заданих каналів (Згідно варіанту – 256 каналів) та від довжини хвилі (Згідно варіанту–1550 нм).

Я обираю, як систему передачі, мультиплексор CWDM-Mux-Demux-16-LC OptiCin

Рис 5.1 CWDM-Mux-Demux-16-LC OptiCin

(http://www.vimcom.ru)

Характеристика CWDM-Mux-Demux-16-LC OptiCin:

Кількість каналів – 256

Швидкість передачі – 668,428 Мбіт/с

Довжина передачі – до 100 км

Довжина хвилі – 1310, 1330, 1350, 1370, 1390, 1410, 1430, 1450, 1470, 1490, 1510, 1530, 1550, 1570, 1590, 1610 нм

Енергетичний потенціал – 34 дБ

6. Розміщення кабельних майданчиків

Кабельний майданчик – визначене проектом місце для зосередження та зберігання барабанів з кабелем, котушок (бухт) з пластиковими трубами, кабельні арматури, тощо.

При виборі місць розташування кабельних майданчиків необхідно враховувати наявність вільних та придатних для тимчасового зберігання майданів, до яких прокладено дороги.

Кабельні майданчики слід розміщувати безпосередньо біля проходження траси прокладання кабельної лінії на рівних, сухих місцевостях.

Кабельний майданчик розташовуємо в м. Литін, яке знаходиться посередині між містами Вінниця та Хмільник, для зручного та швидкого транспортуванню кабеля.

У м. Литін є відведене місце для кабельного майданчика із складським приміщенням. Дане складське приміщення знаходиться на виїзді з міста, має вільне сполучення з трасою, технічні умови та достатньо місця для організації праці.

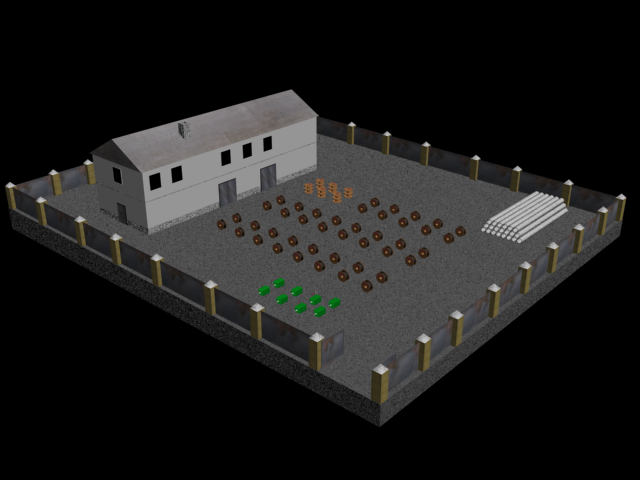

Рис. 6 Кабельний майданчик

7. Експлуатація мережі

Вхідний контроль

Барабани з оптичним кабелем, контейнери НРП, труби для будівництва кабельної каналізації, обладнання, конструкції і арматура тощо, які надходять на будівництво ВОЛЗ від постачальника чи замовника, мають розміщуватися на заздалегідь підготовлених приобєктових кабельних майданчиках. При цьому в міру їх надходження вони мають реєструватися у спеціальних відомостях чи спеціальному журналі із зазначенням їх атрибутів (найменування, марки, заводського номера тощо).

Будівельні довжини ОК, труби, обладнання тощо, які надійшли до кабельного майданчика, підлягають вхідному контролю щодо комплектності та якості. При цьому передбачається 100% вхідний контроль будівельних довжин ОК.

Вхідний контроль контейнерів НРП, труб, обладнання, конструкцій і арматури при будівництві ВОЛЗ не відрізняється від такого контролю цих виробів при будівництві кабельних ліній із застосуванням металевих кабелів і має виконуватися згідно з відповідними розділами таких документів: Руководство по строительству линейных сооружений магистральных и внутризоновых кабельных линий связи та Общей инструкции по строительству

линейных сооружений ГТС.

Вхідний контроль будівельної довжини ОК, який намотаний на барабані, полягає у зовнішньому огляді, оптичних вимірюваннях і за наявності в конструкції кабелю металевих елементів, електричних вимірюваннях та випробуваннях.

Зовнішнім оглядом перевіряється барабан з ОК на відсутність механічних пошкоджень та наявність паспорта на будівельну довжину оптичного кабелю.

Якщо під час зовнішнього огляду виявлено пошкодження барабана чи його обшивки, то останню знімають і перевіряють кабель на відсутність вмятин, перетискань тощо, а також контролюють стан захисного покриття ОК.

При пошкодженні лише барабана непошкоджений кабель має бути перемотаний на справний барабан. При перемотуванні ОК має ретельно оглядатися.

У паспорті на будівельну довжину ОК повинні бути вказані такі дані:

- Марка кабелю;

- Відповідність ДСТУ і ТУ;

- Довжина кабелю, метражні мітки початку і кінця ОК на барабані;

- Порядок відліку модулів і ОВ (за кольором) в кабелі;

- Матеріал покриття оптичного волокна;

- Коефіцієнт загасання на заданій довжині хвилі кожного ОВ;

- Значення хроматичної дисперсії на заданій довжині хвилі;

- Коефіцієнт заломлення серцевини ОВ;

- Результати вимірювань електричних параметрів металевих елементів кабелю (за їх наявності);

- Штамп ВТК заводу-виробника;

- Дата виготовлення.

У разі використання ОК зарубіжного виробництва дані, вказані в паспорті, можуть відрізнятись і погоджуватись між замовником та постачальником кабелю.

Рефлектометри - це технологія, що дозволяє визначати різні характеристики досліджуваної середовища з відображення відгуку сигналу: поверхні (наприклад, визначення коефіцієнтів відбиття і поглинання) або об'ємної середовища (наприклад, вивчення розподілу неоднорідностей в оптичному волокні).

Імпульсна рефлектометрії - це область вимірювальної техніки, яка грунтується на отриманні інформації про вимірюваної лінії з аналізу її реакції на зондуючого (виводить із рівноваги) вплив. Імпульсна рефлектометрії застосовується як для металевих кабелів усіх типів, так і для волоконно-оптичних кабелів зв'язку.

Роботу імпульсного рефлектометра дуже просто роз'яснює приклад довгого тунелю. Ми можемо не бачити кінця цього тунелю, але якщо крикнути в нього, то через деякий час ми почуємо відлуння, яке оповіщує нам про те, що наш крик відбився від кінця тунелю і повернувся назад у вигляді луна. Іноді ми можемо почути множинне луна, коли сигнал кілька разів відбивається від початку і кінця тунелю (про це ми згадаємо, коли будемо розглядати процес узгодження приладу з кабельної лінією).
